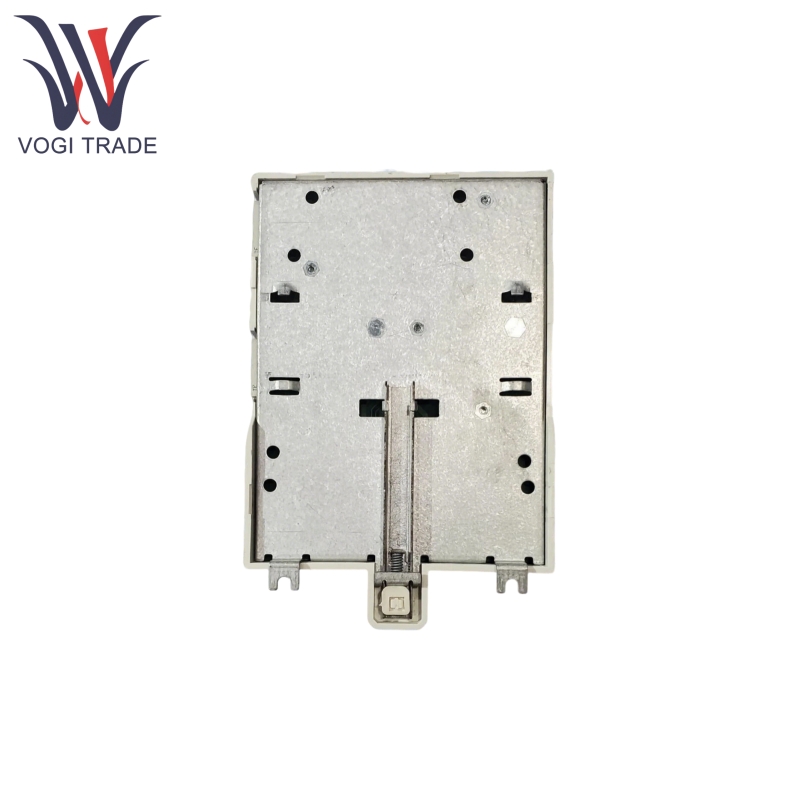

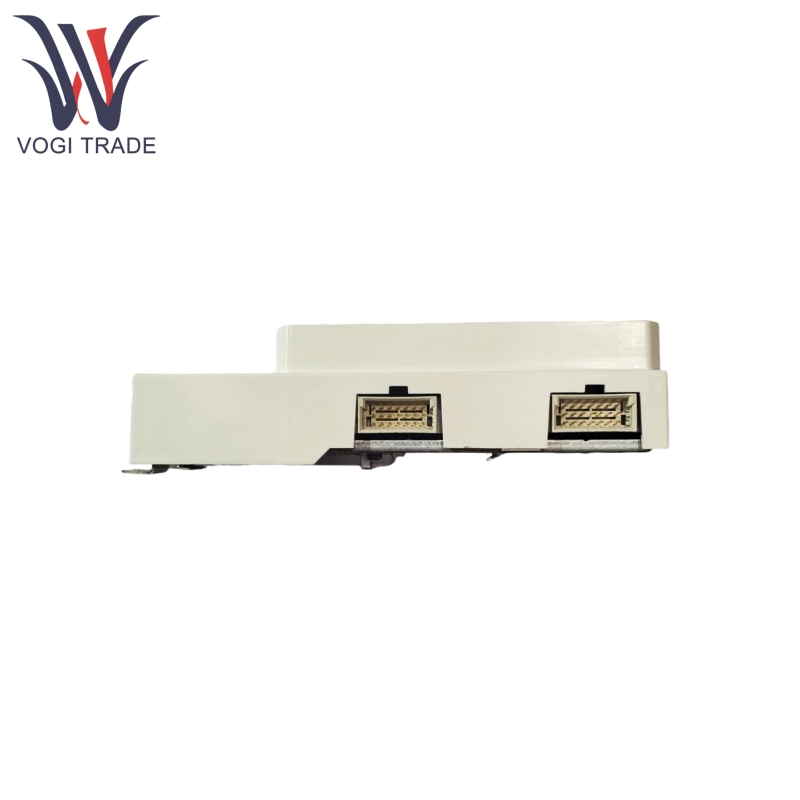

ABB TU848 3BSE042558R1

Caratteristiche del prodotto

ABB TU848 3BSE042558R1 Supporta l'input a doppia alimentazione, garantendo l'alimentazione stabile e ridondante per il dispositivo.

ABB TU848 3BSE042558R1 è dotato di un interruttore rotante per le impostazioni dell'indirizzo cluster da 1 a 7.

ABB TU848 3BSE042558R1 ha due chiavi meccaniche per la configurazione dell'MTU per abbinare il tipo di modulo corretto, con ciascuna chiave che ha 6 posizioni, fornendo un totale di 36 diverse configurazioni. La configurazione può essere modificata utilizzando un cacciavite, impedendo l'inserimento del tipo di modulo errato.

ABB TU848 3BSE042558R1 presenta un modulebus ridondante per migliorare l'affidabilità del sistema.

ABB TU848 3BSE042558R1 Include un dispositivo di bloccaggio della guida DIN per il bloccaggio e la messa a terra, sostenendo l'installazione della guida DIN, che può essere montata in verticale o in orizzontale.

Prodotto usando il principio

TU848 3BSE042558R1 Come unità passiva, fornisce energia ai modem TB840/TB840A tramite connessioni a doppia potenza, con doppio modulo elettrico che fornisce backup ridondante per la trasmissione dei dati.

Un interruttore rotante viene utilizzato per impostare l'indirizzo del cluster, garantendo un'identificazione e la comunicazione adeguate del dispositivo all'interno del cluster.

Diverse configurazioni di chiavi meccaniche possono ospitare diversi tipi di moduli, prevenendo l'installazione errata.

TU848 3BSE042558R1 collegato TB840/TB840A all'I/O ridondante con un alimentatore esterno per trasmissione e isolamento del segnale. Inoltre, ha un meccanismo di bloccaggio sulla guida DIN per ripararlo fortemente e radicarlo, garantendo l'affidabilità e la sicurezza delle attrezzature.

Parametro del prodotto

I seguenti dettagli sono per ABB TU848 3BSE042558R1 Unità di terminazione del modulo.

Protocollo di comunicazione: modulebus

Caratteristiche di ridondanza: supporta la ridondanza della linea e la ridondanza del modulo

Scambio caldo: non supportato

Tipo: ridondante TB840/TB840A, I/O ridondante, Dual Power

Ingresso di potenza: 24 V D.C (19.2-30 V)

Distribuzione della corrente di Modulebus: massimo 5 V 1,5 A, 24 V 1,5 A

Dimensioni del filo accettabile:

Solido: 0,2 - 2,5 mm²

Arracciato: 0,2 - 2,5 mm², 24 - 12 AWG

Coppia consigliata: 0,5 nm

Tensione di isolamento nominale: 50 V.

Tensione di prova dielettrica: 500 V A.C

Dissipazione di potenza: 2,5 W

Temperatura operativa: da 0 a +55 ° C (da +32 a +131 ° F), le approvazioni vengono emesse per +5 a +55 ° C

Temperatura di conservazione: da -40 a +70 ° C (da -40 a +158 ° F)

Umidità relativa: dal 5 al 95 %, non condensando

Temperatura ambiente massima: 55 ° C (131 ° F), per montaggio verticale 40 ° C (104 ° F)
