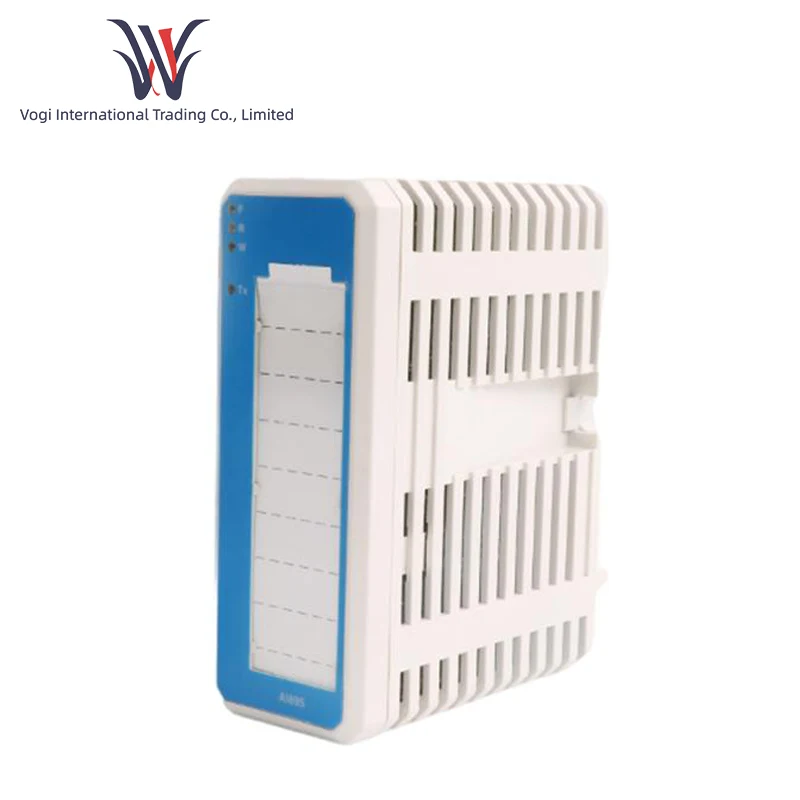

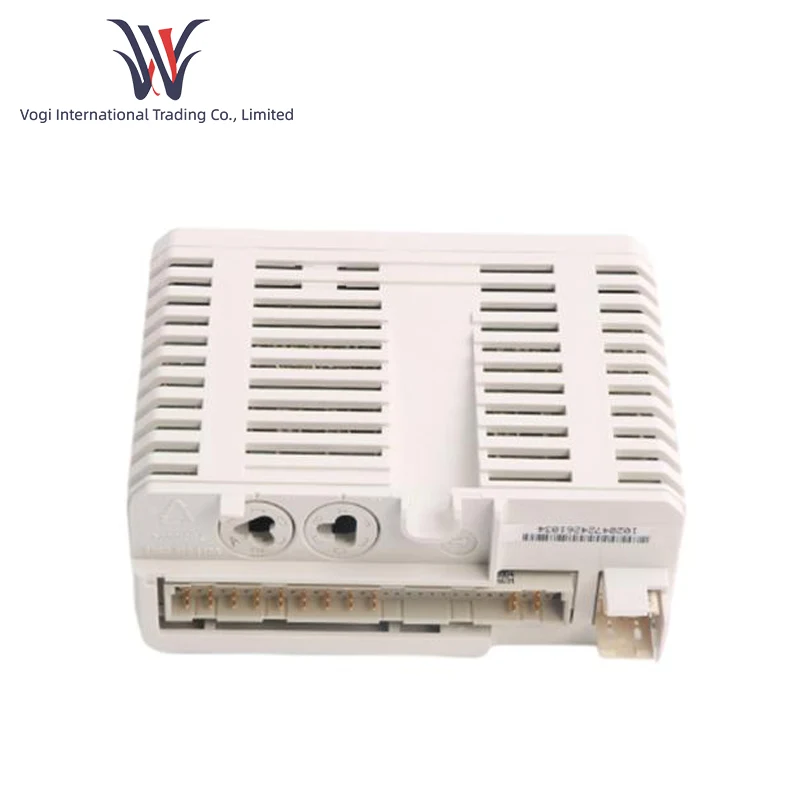

FIG AI895

Parametri tecnici:

Canali di input: 1 canale, completamente isolato.

Tipo di ingresso: tensione (± 10 V) o corrente (± 20MA)

Risoluzione: 16 bit.

Precisione: ± 0,1% della scala.

Intervallo: tensione: ± 10 V, corrente: ± 20 mA.

Isolamento del canale: i canali sono isolati dal bus backplane e dal lato campo, con una tensione di isolamento di RMS AC da 250 V.

Rapporto di rifiuto della modalità comune:> 120 dB.

Rapporto di rifiuto della modalità sequenziale:> 50 dB.

Protezione da sovraccarico: l'ingresso può resistere alla tensione continua ± 35 V o alla corrente di ± 30 mA.

Consumo energetico: il consumo energetico è inferiore a 2,8 W (alimentazione a backplane 5 V CC).

Temperatura operativa: da -25 ° C a +70 ° C.

Temperatura di accumulo: da -40 ° C a +85 ° C.

Umidità relativa: dal 5% al ​​95%.

Per ulteriori informazioni, consultare il foglio dati di seguito.

Caratteristiche:

1. Intervallo programmabile flessibile: ABB AI895 fornisce due modalità di ingresso di base: tensione (± 10 V) e corrente (± 20 mA). Gli utenti possono facilmente selezionare l'intervallo richiesto e calibrare attraverso il software host per soddisfare i diversi requisiti di interfaccia del sensore.

2. Misurazione ad alta precisione: con la sua risoluzione e accuratezza ad alta bit a 16 bit migliori rispetto a ± 0,1% su larga scala, ABB AI895 garantisce l'accuratezza e l'affidabilità del campionamento dei segnali analogici chiave (come pressione, temperatura e produzione di trasmettitori di flusso) nei siti industriali.

3. Isolamento elettrico affidabile: ABB AI895 raggiunge un eaffico isolamento fino a 250 V RMS AC tra canali e bus di backplane e canali e segnali di campo, sopprimendo significativamente l'interferenza del ciclo di terra e il rumore della modalità comune e il miglioramento della purezza del segnale e la sicurezza generale del sistema.

4. Diagnosi e protezione completa: il modulo ha una funzione di rilevamento della rottura della linea integrata per segnalare i guasti del sensore o del cablaggio in tempo. Ha anche capacità di protezione della sovratensione di ingresso (± 35 V) e di sovracorrente (± 30 mA), migliorando efficacemente la stabilità di robustezza e funzionamento a lungo termine di ABB AI845 in ambienti industriali duri.

Scenari di applicazione:

Controllo del processo: raccogliere accuratamente i segnali del trasmettitore di pressione (4-20 mA) nelle piante chimiche per il controllo del reattore.

Monitoraggio ambientale: misurazione in tempo reale dei monitor di qualità dell'acqua (come misuratori di pH, output 0-10 V) negli impianti di trattamento delle acque reflue.

Gestione dell'energia: le centrali elettriche misurano accuratamente la temperatura delle termocoppie di avvolgimento del generatore/trasformatore (trasmesse a ± 10 V dai trasmettitori).

Automazione della produzione: pressione pneumatica della stazione di controllo della catena di montaggio automobilistico (4-20 mA) o temperatura del forno (4-20 mA).

Alimenti e prodotti farmaceutici: controlla accuratamente il segnale del sensore di pesatura (± 10 V) del serbatoio dell'attrezzatura di riempimento.
