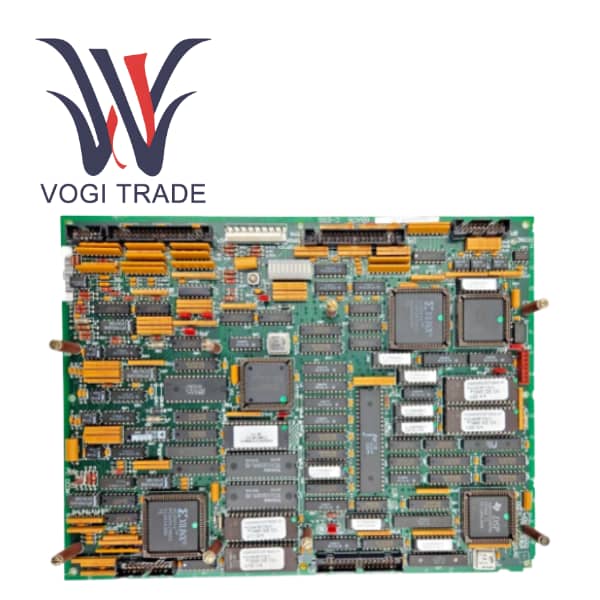

GE DS200SDCCG1AGD

Parametri Operativi

Serie di prodotti: SDCC (scheda di controllo dell'azionamento)

Gruppo: G1 (per azionamenti AC2000, DC2000, EX2000)

Memoria integrata: DS200SDCCG1AGD RAM condivisa accessibile da più processori per una gestione dei dati senza interruzioni

Quattro EPROM (U11, U12, U22, U23): memorizzano i dati di configurazione programmati in fabbrica.

Una EEPROM (U9): memorizza i parametri regolabili sul campo.

Ingresso alimentazione: DS200SDCCG1AGD Ricevuto tramite il connettore 2PL dall'alimentatore/scheda di interfaccia: ±5 V, ±15 V, ±24 V CC.

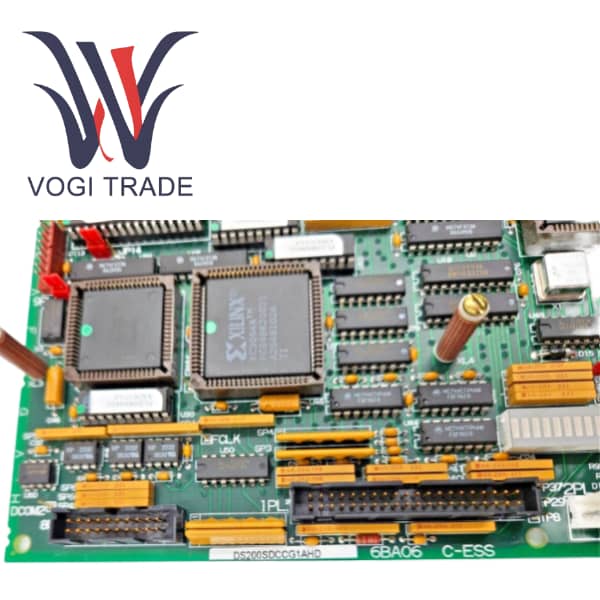

connettori:

Otto connettori primari per la comunicazione del sistema:

1PL, 2PL Interfaccia con l'alimentatore/scheda di interfaccia (IMCP, ecc.).

3PL Interfaccia con la scheda di comunicazione LAN (SLCC).

6PL, 8PL Interfaccia con la morsettiera dell'azionamento (NTB/3TB o STBA) per un'ampia gestione dei segnali I/O.

7PL Interfaccia con la scheda processore di segnale (SPC/SPCB): non presente sui modelli G3.

11PL  Uscite ai contatori: non presente sui modelli G3.

Indicatori diagnostici  Dieci indicatori LED che visualizzano codici di errore dettagliati in formato BCD (guasti 1-399) o binario (guasti 400-1023). Può anche essere configurato per visualizzare grossolanamente le variabili di runtime.

Prodotto Overevisione

La scheda di controllo GE Drive viene utilizzata per gli azionamenti CC DC2000 per controllare i motori CC ed è adatta per scenari applicativi che richiedono una coppia di avviamento elevata e una regolazione precisa della velocità, come laminatoi e avvolgitrici.

In quanto prodotto del Gruppo G1, DS200SDCCG1AGD è destinato principalmente alle applicazioni di azionamento AC2000, DC2000 ed EX2000. Questa scheda utilizza un'architettura avanzata a triplo processore con scambio di dati ad alta velocità tramite RAM a doppia porta, consentendo di gestire algoritmi di controllo motore complessi, gestione a livello di sistema e interazioni I/O in tempo reale.

Caratteristiche del prodotto

Potente capacità di elaborazione multi-core. In un'architettura a tre processori, ciascuna unità è responsabile di un compito dedicato, garantendo l'esecuzione precisa e ad alta velocità di programmi di controllo complessi ed è adatta per applicazioni servo o di controllo vettoriale ad alte prestazioni.

Funzionalità di interfaccia I/O complete, che forniscono ricche interfacce digitali, analogiche, feedback encoder e comunicazione seriale (RS-232C, RS-422), in grado di collegare ed elaborare segnali da motori, sensori, controller principali e dispositivi periferici.

Funzioni avanzate di diagnostica e manutenzione

La diagnosi LED intelligente può identificare rapidamente i codici di errore attraverso le modalità lampeggianti, riducendo significativamente i tempi di risoluzione dei problemi.

Il design del punto di test multiplo integrato supporta la comoda misurazione del segnale e il debug del circuito utilizzando un oscilloscopio o un multimetro.

Il design combinato di ponticelli hardware e parametri software (memorizzati in EEPROM) può adattarsi in modo flessibile a diversi tipi di azionamento, dispositivi di feedback e logiche di controllo.

Modularizzazione e scalabilità. GE DS200SDCCG1A supporta l'installazione di schede ausiliarie (come la scheda di comunicazione LAN SLCC e la scheda di elaborazione del segnale SPC), facilitando l'espansione del sistema.

Il DS200SDCCG1A offre diversi metodi di ripristino, tra cui un pulsante di ripristino integrato, un ingresso di ripristino remoto e un ripristino automatico del watchdog hardware, per garantire il ripristino sicuro del sistema da uno stato anomalo.

Installazione

Lavoro preparatorio

Prima dell'installazione, pulire nuovamente la scheda e assicurarsi che le impostazioni dei ponticelli della nuova scheda siano esattamente le stesse di quella originale per evitare errori di installazione.

Attenzione

Si prega di installare la scheda sostitutiva in una custodia protettiva per evitare danni. Durante il funzionamento, afferrare il bordo del circuito e posizionarlo su una superficie piana. I cavi sospetti sulla scheda difettosa possono essere inseriti direttamente nella nuova scheda, contrassegnati e quindi ricollegati senza saldature.

Ambito di applicazione

Questa scheda di controllo è progettata appositamente per la piattaforma di azionamento industriale GE DIRECTO-MATIC serie 2000. Le applicazioni tipiche includono:

GE DS200SDCCG1AGD viene utilizzato per i convertitori di frequenza CA AC2000 per controllare motori a induzione CA trifase o motori sincroni ed è adatto per scenari applicativi come ventilatori, pompe, compressori e trasportatori.

La scheda di controllo GE Drive viene utilizzata per gli azionamenti CC DC2000 per controllare i motori CC ed è adatta per scenari applicativi che richiedono una coppia di avviamento elevata e una regolazione precisa della velocità, come laminatoi e avvolgitrici.

Questa scheda viene utilizzata per controllare la corrente di eccitazione del generatore nel sistema di eccitazione EX2000.

Nelle apparecchiature automatizzate è adatto a scenari che richiedono elevate prestazioni dinamiche e algoritmi di controllo complessi, tra i quali la funzione del coprocessore DSP è particolarmente cruciale.
