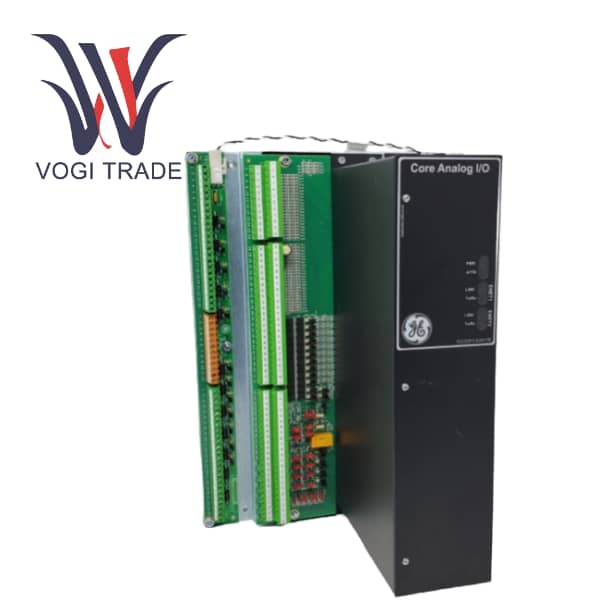

GE IS400TCASH1AFD

Panoramica del prodotto

IS400TCASH1AFD fa parte del modulo analogico core PCAA nel sistema di controllo Mark VIe di General Electric (GE). È un modulo di ingresso/uscita di segnale analogico ad alte prestazioni e ad alta affidabilità di livello industriale. Progettato per i sistemi di controllo delle turbine a gas, fornisce ampie capacità di elaborazione del segnale analogico e supporta l'interfaccia con una varietà di sensori e attuatori industriali, tra cui termocoppie, anelli di corrente da 4-20 mA, LVDT (trasformatori differenziali variabili lineari), servoazionamenti e segnali di vibrazione (sismici).

Caratteristiche principali

Interfacce di segnale multiple

GE IS400TCASH1AFD supporta fino a 25 segnali di termocoppia (che coprono i tipi E, J, K, T e S).

10 canali di ingresso di corrente 4-20 mA, di cui due possono essere configurati come ingresso di tensione 4-20 mA o ±10 V.

Due uscite da 4-20 mA e tre uscite ridondanti (TMR) da 4-20 mA (implementate tramite TCAT).

Uscita di eccitazione LVDT a 6 canali e ingresso di feedback LVDT a 12 canali.

Driver della servobobina a 6 canali, ciascuno dei quali supporta un'uscita da 10 mA.

Ingresso sensore di vibrazione a 12 canali.

2 ingressi impulsivi TTL e 2 pu magneticiLse ingressi di flusso.

Design ad alta affidabilità

Supporta configurazioni a modalità singola, doppia e tripla ridondanza (TMR).

L'ID elettronico integrato garantisce il corretto abbinamento di moduli, morsettiere e cavi.

Le funzioni di protezione includono avvio graduale, limitazione di corrente e gestione dell'alimentazione.

Opzioni di configurazione flessibili

La configurazione, la calibrazione e la diagnosi del modulo vengono eseguite tramite ToolboxST.

Supporta frame rate di 40 ms e 10 ms.

La morsettiera TCAT opzionale consente il fan-out del segnale a più moduli PCAA.

Specifiche tecniche

Un ingresso di tensione da 28 V CC ±5% viene fornito tramite l'interfaccia P5.

L'intervallo di temperatura operativa va da -30°C a +65°C.

L'interfaccia di comunicazione di GE IS400TCASH1AFD è costituita da due porte Ethernet RJ45 (ENET1/ENET2), che supportano 10/100 Mbps.

Morsettiera del modulo analogico principale

Sono presenti tre indicatori luminosi di stato: PWR (alimentazione), ATTN (stato) e LINK/TxRx (rete).

Tipo di terminale: 120 terminali plug-in di tipo europeo.

Dimensioni: 33,02 cm × 17,8 cm (13 pollici × 7 pollici).

Applicazioni

Controllo turbine a gas (GCV, IGV, SRV, ecc.)

Sistema di controllo dei processi industriali

Centrali elettriche, industrie petrolifere e del gas, sistemi di propulsione navale

È necessario un sistema di acquisizione e condizionamento del segnale analogico altamente affidabile

Diagnostica e Manutenzione

Il modulo analogico core è dotato di funzioni di autodiagnosi integrate, tra cui: monitoraggio dell'alimentazione, rilevamento di cortocircuiti/circuiti aperti del segnale, tensione di riferimento e controllo dello stato dell'ADC/DAC e protezione dall'"autodistruzione" dell'uscita del servo.

Gli utenti possono visualizzare codici di allarme dettagliati e suggerimenti operativi tramite ToolboxST.

Compatibilità

GE IS400TCASH1AFD è completamente compatibile con tutti i moduli I/O e controller Mark VIe.

La morsettiera del modulo analogico principale supporta l'uso insieme alla scheda di messa a terra schermata JGPA e alla morsettiera TCAT.
