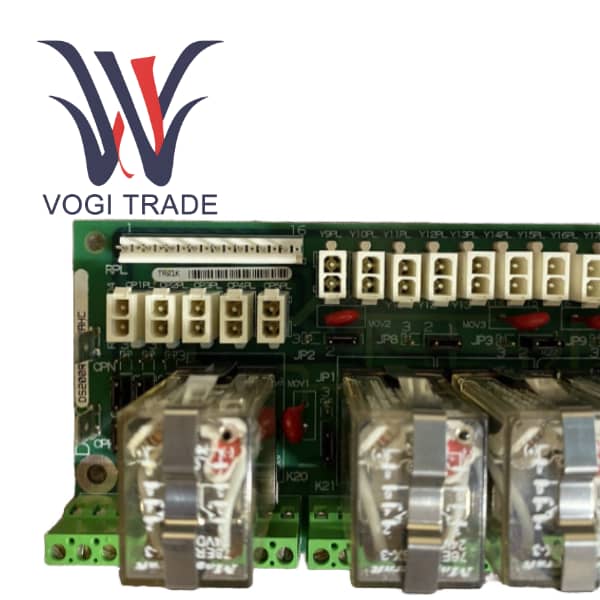

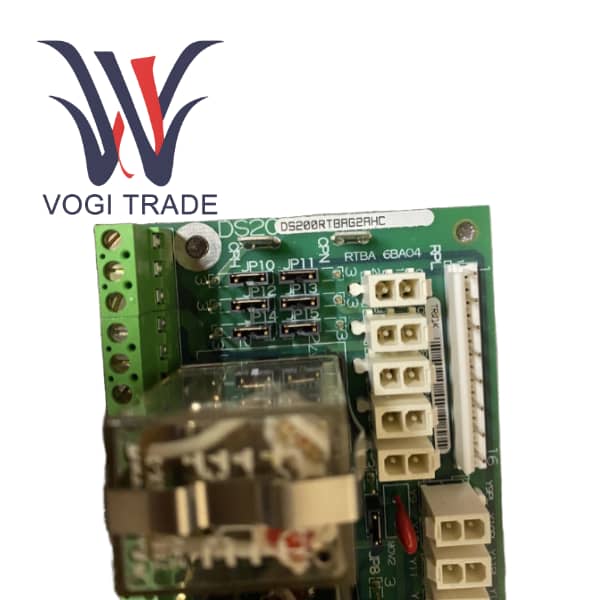

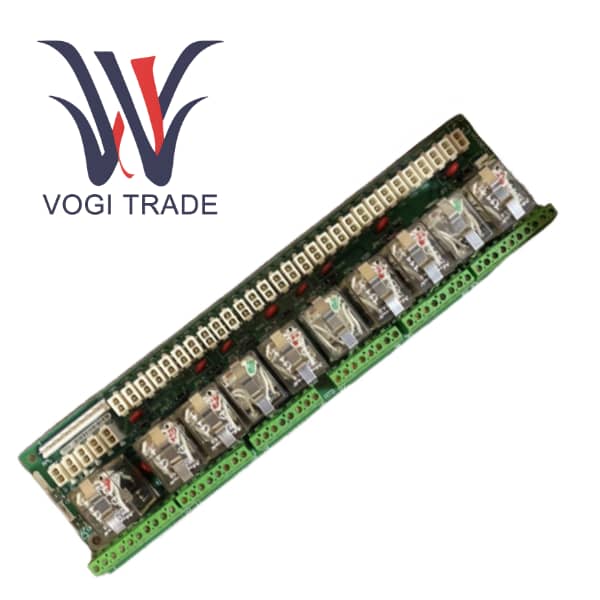

GE DS200RTBAG2AHC

Parametri tecnici

Numero di relè: 10 (K20–K29)

Tipi di relè:K20–K26: DPDT (bipolare a doppia corsa)    K27–K29: 4PDT (quadripolare a doppia corsa)

Voltaggio bobina: 24 V CC (Gruppo G2)

Valutazione del contatto: Relè DPDT: 10 A      Relè 4PDT: 1 A

Protezione I/O: Varistori all'ossido di metallo (MOV) da 130 V CA

Connettori chiave: RPL (16 pin), OPTPL (2 pin), C1PL–C5PL, Y9PL–Y37PL, ecc.

Punti terminali: 52 terminali per relè I/O (K20–K26)

Configurazione: configurabile tramite ponticelli (JP1–JP15) per la fonte di alimentazione e l'instradamento del segnale

Montaggio: montato su scheda, fissato con viti ai distanziatori

Panoramica del prodotto

GE DS200RTBAG2AHC è un componente chiave nella morsettiera relè della serie RTBA di General Electric. Come scheda di espansione opzionale per azionamenti industriali e armadi di eccitazione, DS200RTBAG2AHC offre dieci relè configurabili per migliorare la logica di controllo, la gestione dell'interfaccia e le capacità di uscita in sistemi di automazione complessi.

Essendo un modello del gruppo G2, questa scheda è progettata con una tensione della bobina di 24 V CC. Questa caratteristica lo rende perfettamente adatto agli scenari dei moderni ambienti industriali dominati da sistemi di controllo CC a bassa tensione, come i sistemi che utilizzano PLCS e DCS, consentendo l'integrazione diretta e semplificando l'architettura complessiva del sistema.

Caratteristiche

La bobina da 24 V CC funziona a bassa tensione per garantire la compatibilità con i moderni sistemi di controllo, migliorare la sicurezza degli operatori e può essere collegata direttamente a PLCS, sensori e altre apparecchiature a bassa tensione.

L'elevata flessibilità di configurazione si riflette nel fatto che i ponticelli (JP1-JP15) supportano la selezione dell'alimentazione interna (da LTB) o esterna per ciascuna bobina del relè, consentendo strategie di controllo personalizzate.

La morsettiera relè ha un design robusto e affidabile. Tutti i relè I/OS sono dotati di dispositivi di protezione da sovratensione MOV, che resistono efficacemente ai picchi di tensione e alle interferenze transitorie, garantendo un funzionamento stabile a lungo termine in ambienti industriali difficili.

Il DS200RTBAG2AHC adotta un design a relè collegabile ed è dotato di un indicatore di stato LED indipendente, che consente il rilevamento rapido dei guasti. Il relè può essere sostituito separatamente senza smontare l'intero circuito, riducendo al minimo i tempi di fermo.

La compatibilità del sistema maturo è progettata specificamente per l'integrazione perfetta di vari azionamenti industriali e sistemi di controllo GE, garantendo prestazioni e affidabilità.

Campo di applicazione

Impianti in cui l'alimentazione di controllo CA è standard e facilmente disponibile.

Essendo un modello del gruppo G2, questa scheda è progettata con una tensione della bobina di 24 V CC. Questa caratteristica lo rende perfettamente adatto agli scenari dei moderni ambienti industriali dominati da sistemi di controllo CC a bassa tensione, come i sistemi che utilizzano PLCS e DCS, consentendo l'integrazione diretta e semplificando l'architettura complessiva del sistema.

Essendo un modello del gruppo G2, questa scheda è progettata con una tensione della bobina di 24 V CC. Questa caratteristica lo rende perfettamente adatto agli scenari dei moderni ambienti industriali dominati da sistemi di controllo CC a bassa tensione, come i sistemi che utilizzano PLCS e DCS, consentendo l'integrazione diretta e semplificando l'architettura complessiva del sistema.

Il circuito di interblocco di sicurezza realizza il controllo di interblocco tra più trasportatori, dove lo stato di avvio e arresto di un trasportatore dipende dallo stato operativo dell'altro. Realizza funzioni di sicurezza chiave in macchinari automatizzati e sistemi di trasporto, come interblocchi di controllo degli accessi, monitoraggio della pressione/temperatura e circuiti di arresto di emergenza.

Il DS200RTBAG2AHC può essere integrato direttamente nei moderni sistemi di controllo standard di produzione da 24 V CC senza la necessità di moduli di conversione di tensione aggiuntivi.

Fornire isolamento elettrico tra dispositivi elettronici di controllo sensibili (come terminali di uscita PLC) e apparecchiature di campo per proteggere il controller da disturbi elettrici e transitori di tensione.
