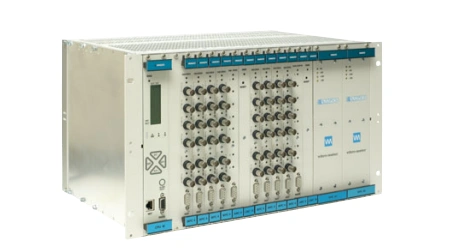

Sistema VM600
1.VM600 Frame di sistema
Se vuoi saperne di più, fai clic sulla pagina dei dettagli del prodotto
https://www.vogi-interl.com/abe040-204-040-100-015.html
1.Faturi
»Prodotti Vibro-Meter®
»Frame standard da 19", alto 6u
»Struttura in alluminio
»Le carte Modular Design, TSI e TDM possono condividere la stessa cornice
»Installazione del cabinet o del pannello
»Trasmissione Bus VME di backplane, supporto/grezzo/OC/tacho
»Alimentazione ridondante, con allarme di interruzione dell'alimentazione
2.Dscrive

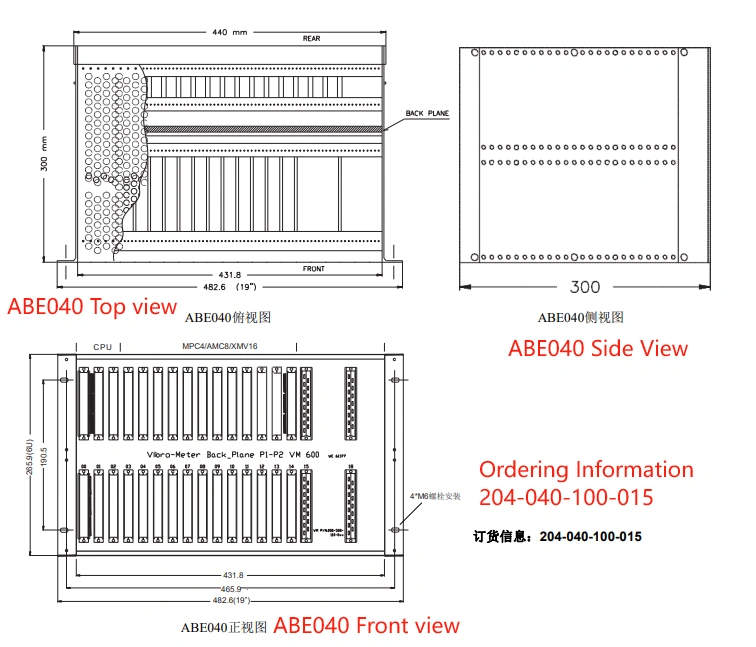

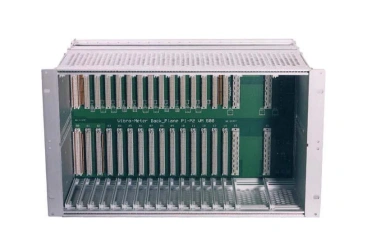

ABE040 è un telaio di sistema VM600, alto 19 ”6u, 15 slot per il fissaggio di carte singolo o a doppio slot, ospitando fino a 12 carte funzionali (
MPC4/AMC8/XMV16), adatto per l'installazione di mobili o pannelli in ambienti industriali. CPUM/MPC4/AMC8/XMC16 e altre schede di elaborazione e alimentatori RPS6U sono installati nella parte anteriore del telaio e IOCN/IOC4T/IOC8T/XIO16T/RLC16/IRC4 e altre schede IO e relè, così come le planime di input di alimentazione, sono installate nella parte posteriore. Gli slot senza carte sono coperti da piatti ciechi.
ABE040 ha un bus di backplane VME integrato all'interno e tutte le carte, tra cui alimentazione, elaborazione del segnale, acquisizione dei dati, input e output, sono isolati elettricamente. Il frame richiede uno o due moduli di potenza RPS6U per l'alimentazione singola o ridondante. Quando viene utilizzata l'alimentazione ridondante, ogni alimentazione è caricato al 50%. Se uno fallisce, l'altro passa al 100%. Esiste un'uscita del relè di guasto dell'alimentazione nella parte posteriore del telaio, che può essere impostato per funzionare quando uno o tutto perde potenza.
