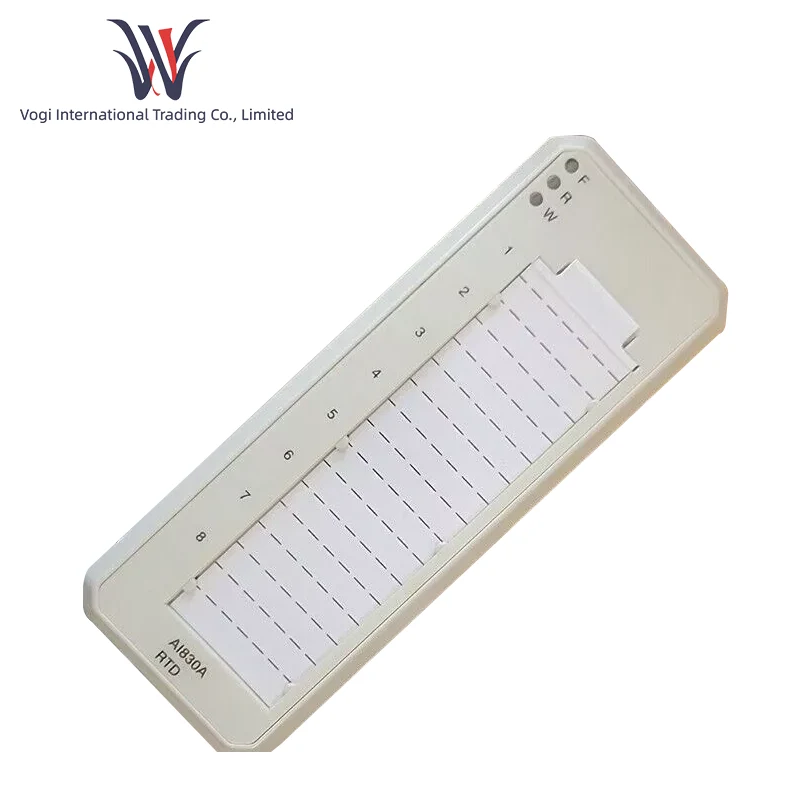

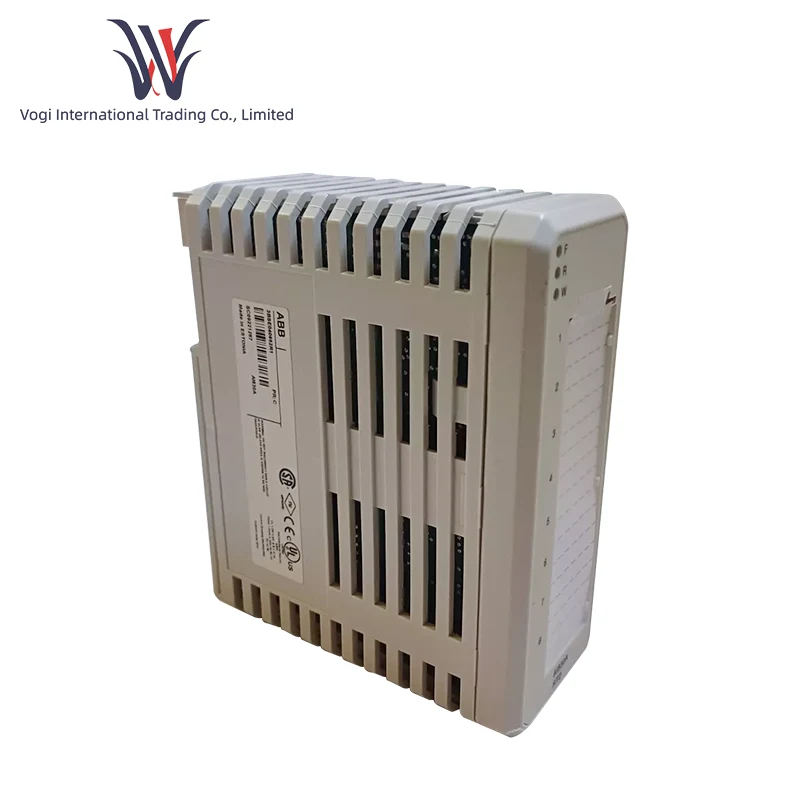

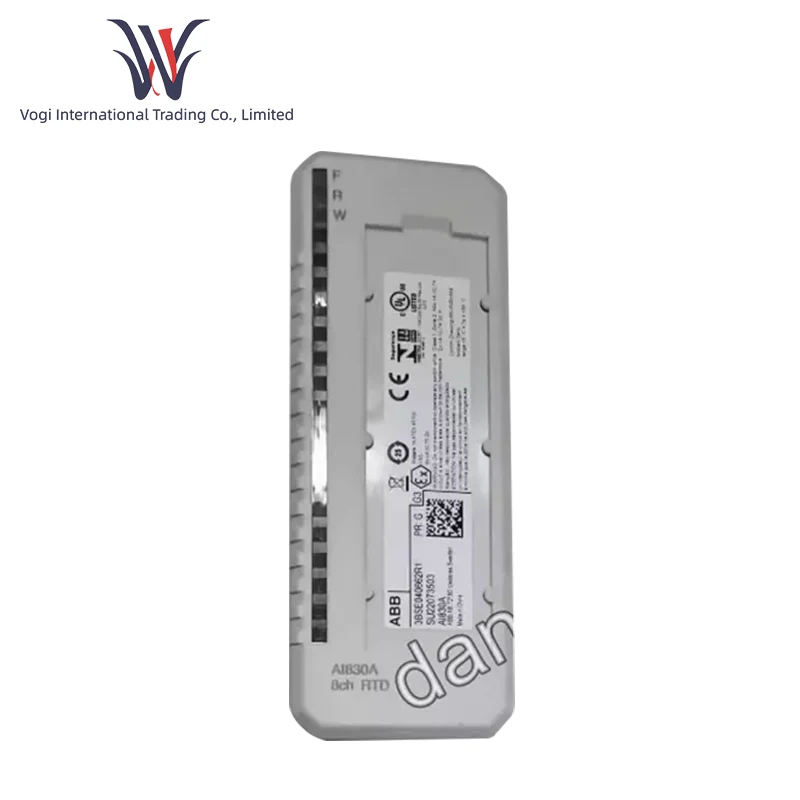

ABB AI830A

Parametri tecnici

Configurazione del canale: 8 canali di input RTD indipendenti, supporto a 3 fili

Compatibilità del segnale: supporto PT100, Cu10, NI100, NI120 e sensori di resistenza

Risoluzione e accuratezza: risoluzione a 14 bit, fornire un'uscita di linearizzazione della temperatura

Design anti-interferenza: filtro Notch regolabile integrato, sopprimere l'interferenza di frequenza di potenza da 50Hz/60Hz

Impedenza di ingresso: 3,5 kΩ

Tensione di isolamento: isolamento tra gruppi e terra

Consumo energetico: valore tipico 2.2W

Temperatura operativa: da -25 ° C a +70 ° C (temperatura di conservazione da -40 ° C a +70 ° C)

Livello di protezione: IP65

Range di umidità: 5-95%

Caratteristiche funzionali

1. Acquisizione multicanale ad alta precisione: ABB AI830A Modulo acquisisce sincrono in modo sincrone segnali RTD attraverso 8 canali indipendenti, una risoluzione a 14 bit combinata con l'elaborazione di linearizzazione in tempo reale per garantire che l'errore di monitoraggio della temperatura sia ≤ ± 0,1 ℃

2. Capacità dinamica anti-interferenza: filtro di frequenza di potenza programmabile integrata (Notch 50Hz/60Hz) sopprime efficacemente l'interferenza elettromagnetica; Il design dell'alloggiamento protettivo IP65 consente a ABB AI830A di operare stabilmente in ambienti polverosi, umidi o corrosivi (come i seminari chimici).

3. Diagnosi intelligente e protezione della sicurezza: funzioni di rilevamento del rilevamento di circuito aperto/corto circuito integrato, diagnosi in tempo reale dello stato del sensore; La progettazione modulare supporta la manutenzione a caldo, riducendo notevolmente il rischio di tempi di inattività del sistema.

4. Configurazione flessibile e compatibilità industriale: ciascun canale può essere configurato in modo indipendente con il tipo di sensore (PT100/NI120, ecc.), Output diretto ℃/℉ Valore unitario; Luogo perfettamente compatibile con sistemi di controllo tradizionale come OCS ABB Advant, 800xa, ecc., Semplificazione della complessità di integrazione

Scenari tipici

Monitoraggio in tempo reale della temperatura del reattore chimico (come il monitoraggio PT100 ± 1 ℃ fluttuazione)

Acquisizione della temperatura dell'avvolgimento del generatore (la progettazione di interferenza anti-elettromagnetica garantisce dati affidabili)

Record di conformità del processo di sterilizzazione farmaceutica (IP65 Adatta alla protezione per l'ambiente di area pulita)
