Informazioni di base

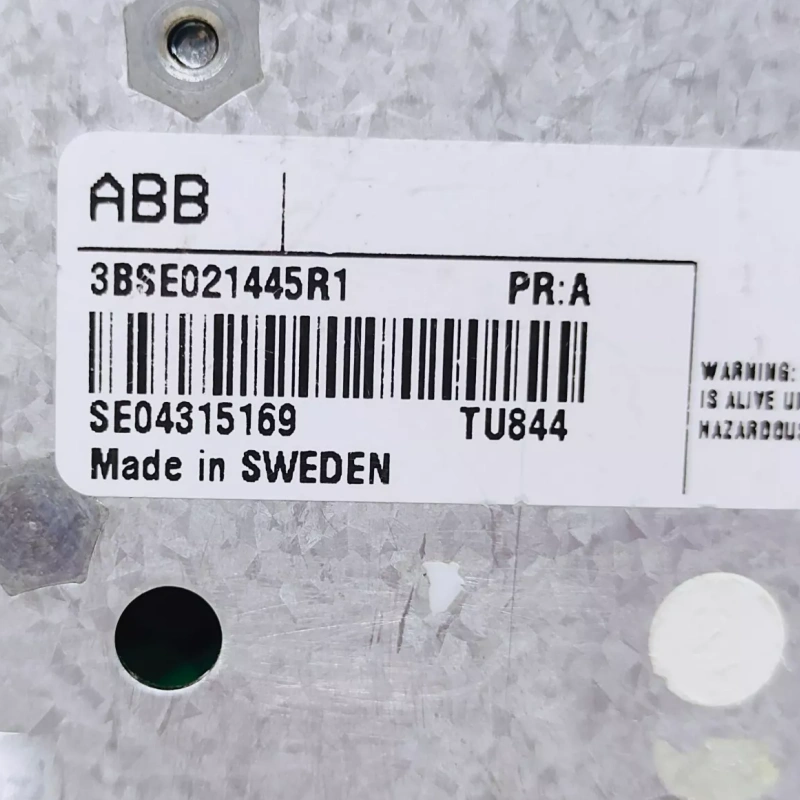

Numero prodotto: 3BSE021445R1

Tipo: ridondante

Connessione: blocco terminale

Numero di canali: 8

Tensione: 50V

Montaggio: orizzontale

Dettagli di montaggio: 55 ± 131 ° F.

Dispositivi I/O applicabili: AI845, AI880, AI880A e DP840

Numero di I/O per canale: fino a 40 canali I/O

Collegamento del processo: 4 alimentatori di processo, 20 V alimentazione di processo

Tipo I/O: ridondante

Descrizione dettagliata

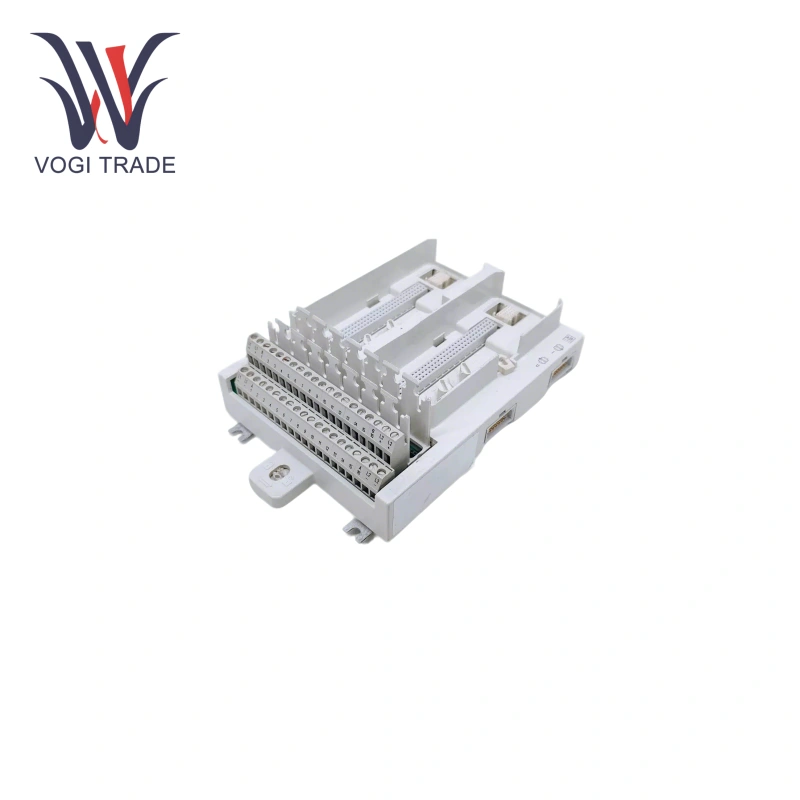

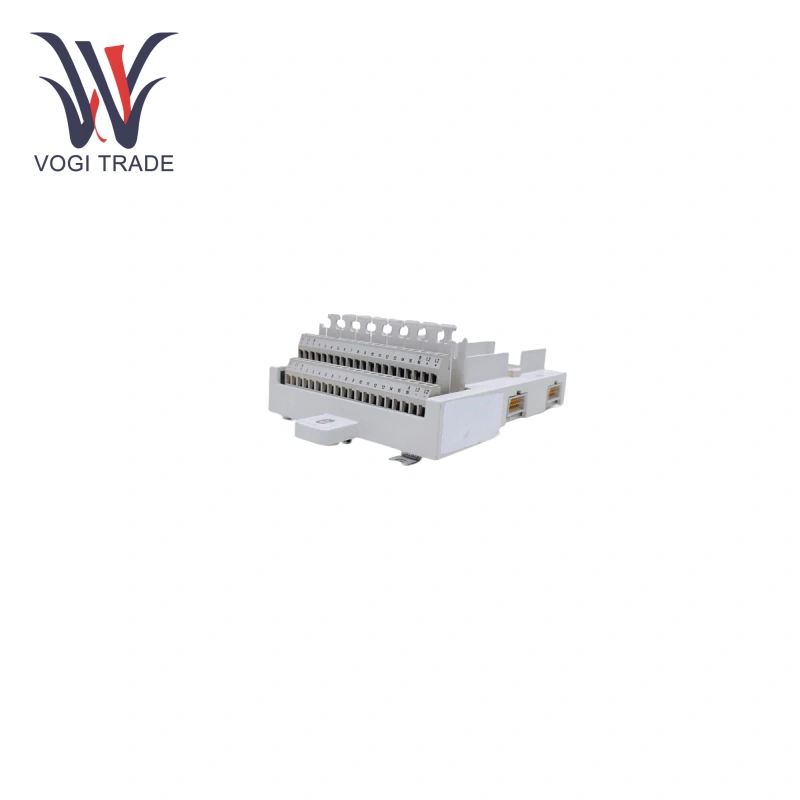

L'MTU TU844 può avere fino a 8 canali I/O e connessioni di tensione di processo 2+2. Ogni canale ha due connessioni I/O e una connessione ZP. I segnali di input sono collegati tramite singoli bastoncini di shunt, TY801. Lo shunt stick viene utilizzato per scegliere tra tensione e ingresso di corrente. La tensione massima nominale è di 50 V e la corrente nominale massima è 2 A per canale.

L'MTU distribuisce i due moduli, uno per ciascun modulo I/O e al prossimo MTU. Genera anche l'indirizzo corretto ai moduli I/O spostando i segnali di posizione in uscita al prossimo MTU.

L'MTU può essere montato su una guida DIN standard. Ha un chiavistello meccanico che blocca l'MTU sulla guida DIN. Quattro chiavi meccaniche, due per ciascun modulo I/O, vengono utilizzate per configurare l'MTU per diversi tipi di moduli I/O. Questa è solo una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O. Ogni chiave ha sei posizioni, che forniscono un numero totale di 36 configurazioni diverse.

Feattures e beneficiosuo

Installazione completa di moduli I/O mediante connessioni a 2 fili e distribuzione dell'alimentazione sul campo.

Fino a 8 canali di segnali di campo e connessioni di alimentazione di processo.

Collegamenti a due moduli e moduli I/O.

La chiave meccanica impedisce l'inserimento del modulo I/O errato.

Dispositivo di bloccaggio a Din Rail per la messa a terra. Montaggio della rotaia DIN.
