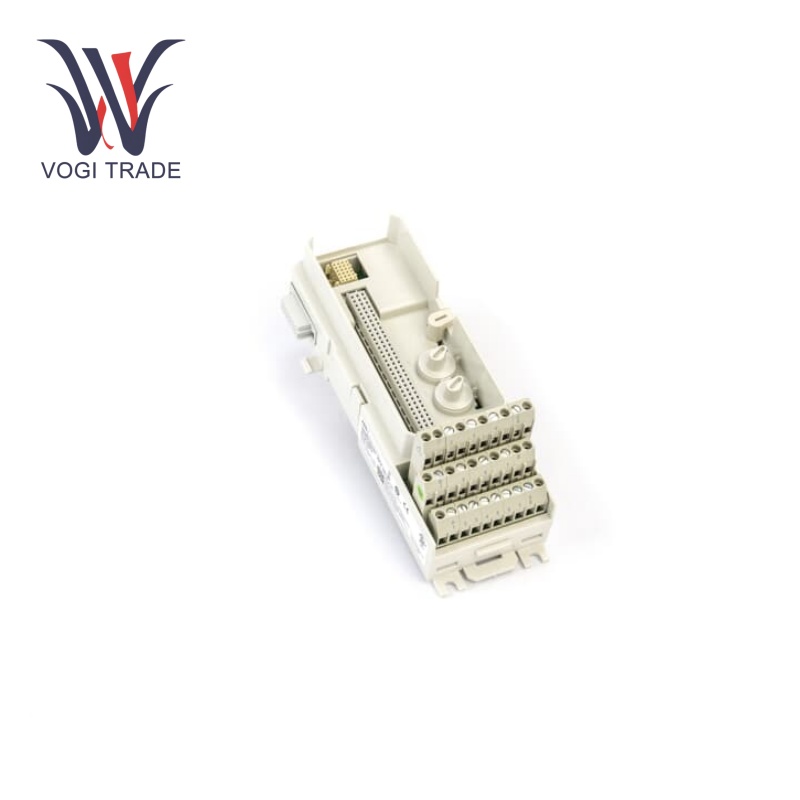

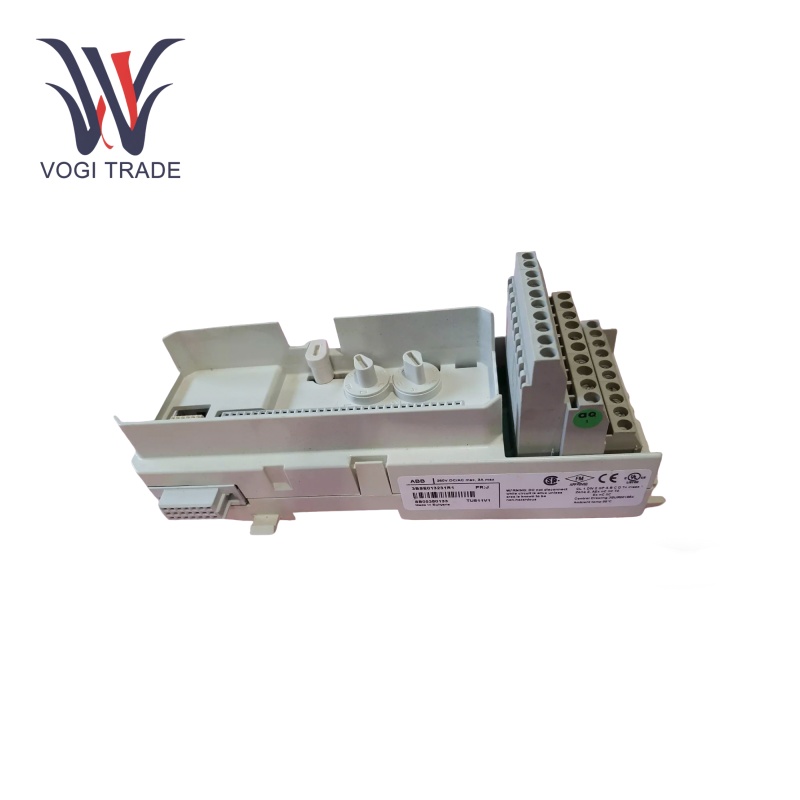

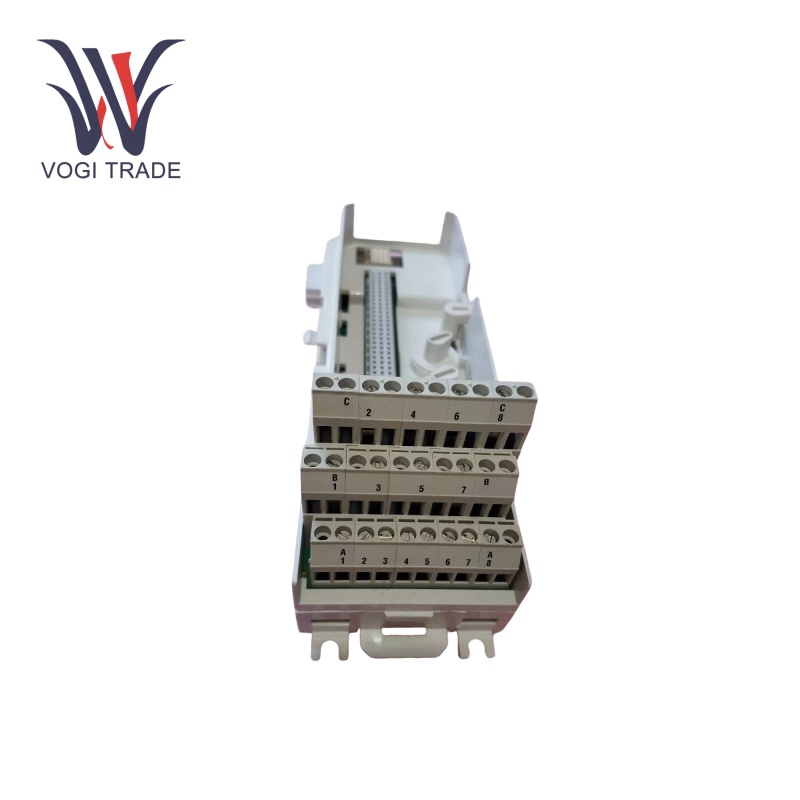

ABB TU811V1

Parametri operativi

Valutazione della tensione:Funziona con una tensione di 250 V

Temperatura operativa:-25 ° C a +70 ° C,

Gamma di umidità:Dal 5% al ​​95% non condensante

Canali:Il TU811v1 fornisce 8 canali isolati per i segnali di campo, che ospitano vari tipi di input.

Distribuzione del modulebus:L'MTU distribuisce il modulebus al modulo I/O e al prossimo MTU, garantendo una comunicazione senza soluzione di continuità all'interno del sistema.

Configurazione dell'indirizzo:Le chiavi meccaniche vengono utilizzate per configurare l'MTU per diversi tipi di moduli I/O, offrendo flessibilità nella progettazione del sistema.

Caratteristiche del prodotto

Terminatura e distribuzione del segnale:L'ABB TU811V1 viene utilizzato come punto di terminazione e distribuzione del segnale in cui il cablaggio di campo viene terminato sui moduli I/O. Con 8 canali, è in grado di supportare fino a 8 segnali di campo isolati. Il bus del modulo viene distribuito al modulo I/O e al prossimo MTU nel sistema dall'unità. Consente la comunicazione e il trasferimento senza sforzo di segnalazione tra varie parti di un sistema di automazione industriale.

Generazione di indirizzi:ABB TU811v1 genera l'indirizzo corretto per il modulo I/O. Lo fa spostando i segnali di posizione in uscita al prossimo MTU. Questa funzione di generazione di indirizzi è cruciale per la corretta identificazione e comunicazione di ciascun modulo I/O all'interno della rete industriale. In un ambiente industriale complesso con più moduli I/O, ciò garantisce che il sistema di controllo possa inviare e ricevere dati dai moduli corretti, impedendo errori di comunicazione e guasti del sistema.

Configurazione meccanica per la compatibilità:MTU può essere configurato meccanicamente per la compatibilità con due tipi di moduli I/O. Ogni chiave può essere commutata attraverso sei posizioni di posizionamento, dando 36 configurazioni. Tale semplice design meccanico consente ancora di adattarsi a un gran numero di moduli I/O, motivo per cui è diventata una soluzione standard molto popolare. Con l'integrazione ABB TU811v1 nei sistemi di automazione industriale esistenti o nuovi è facile e non richiede configurazioni RE basate su software complesse ogni volta che viene utilizzato un diverso modulo I/O.

Installazione

Preparazione:Assicurarsi che tutte le fonti di alimentazione siano scollegate per prevenire rischi elettrici.

Montare:Montare correttamente l'ABB TU811V1 all'interno dello slot nel rack System S800 I/O.

Segnale e indicato a:Collegare il campo ai terminali del segnale come indicato negli schemi di cablaggio contenuti nel manuale dell'utente

Configurazione:Configurare MTU per l'I/O desiderato impostando il DWORD MINIDP con tre chiavi meccaniche.

Accensione:Dopo aver effettuato tutte le connessioni, ripristinare l'alimentazione al sistema e verificare che l'MTU si inizialisca correttamente, indicata da indicatori LED appropriati.

Gamma di applicazioni

Piante di produzione:L'ABB TU811V1 è utilizzato nelle applicazioni di produzione per interfacciarsi diversi sensori e attuatori con il sistema di controllo. Ad esempio, in una catena di montaggio automobilistico, può collegare i sensori che rilevano le posizioni delle parti sulle cinture del trasportatore ai moduli di ingresso/output. Quindi il sistema di controllo può monitorare il processo di produzione in tempo reale e regolare il sistema di conseguenza regolando la velocità delle cinture del trasportatore o innescando bracci robotici al momento opportuno.

Strutture di generazione di energia:Può essere utilizzato in una centrale elettrica per interfacciarsi i dispositivi di monitoraggio del livello del campo al sistema di controllo. Consente al sistema di controllo della centrale elettrica di monitorare e gestire la generazione e la distribuzione dell'elettricità in modo efficiente fornendo una connessione affidabile. Collega i sensori di temperatura dell'avvolgimento dei generatori ai moduli I/O, affinché il sistema di controllo si agita se la temperatura non è nell'intervallo normalmente accettato per il raggiungimento.

Impianti di trattamento dell'acqua e delle acque reflue:ABB TU811V1 collega i sensori che misurano i parametri di qualità dell'acqua e gli attuatori di controllo del funzionamento di pompe, valvole e apparecchiature di trattamento negli impianti di trattamento dell'acqua/acque reflue. Ciò è utile per il trattamento e lo scarico di acqua e le acque reflue di conseguenza e seguire le regole ambientali. La sua funzionalità principale è quella di assicurarsi che tutti i sensori nei serbatoi di trattamento delle acque si colleghino con i moduli I/O in modo che il sistema di controllo possa regolare le pompe di dosaggio chimico secondo i parametri di qualità dell'acqua ricevuti dai sensori.

Risoluzione dei problemi

Controlla tutte le connessioni:Guarda ciascuna delle tue connessioni fisiche per l'usura Controlla che tutti i cavi di connessione siano correttamente cablati e in buone condizioni.

Configurabile:Assicurarsi che i tasti meccanici configurabili siano impostati correttamente per il tipo di modulo I/O previsto.

Capacità diagnostiche:Approfitta del software diagnostico di ABB per tracciare in anticipo la salute dell'MTU e rilevare i problemi.

Condizioni ambientali:Garantire che l'ambiente operativo soddisfi le condizioni specifiche, in particolare per quanto riguarda la temperatura e l'umidità, per prevenire effetti negativi sull'esecuzione.
