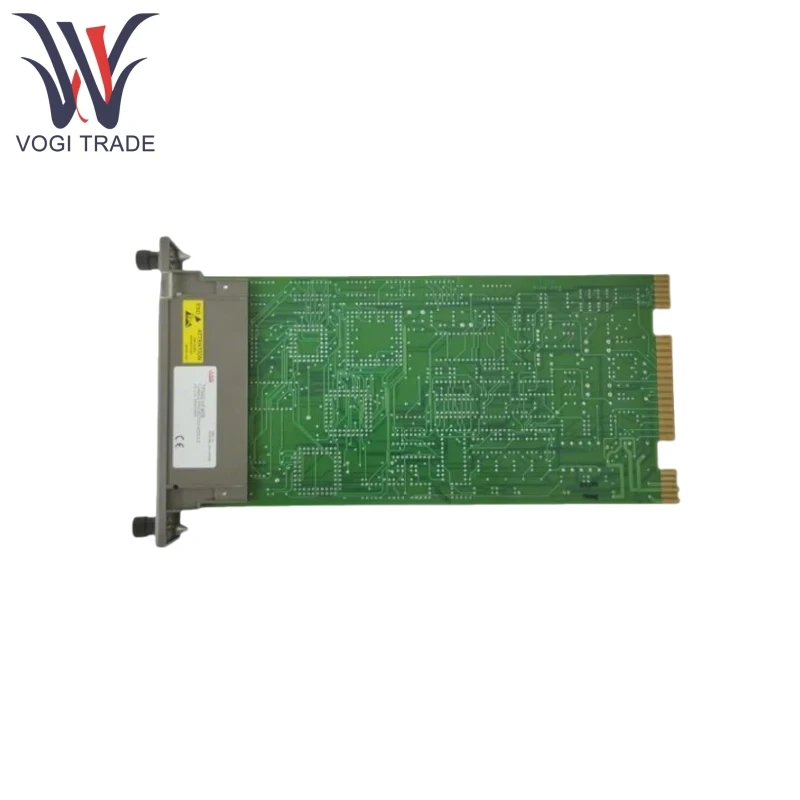

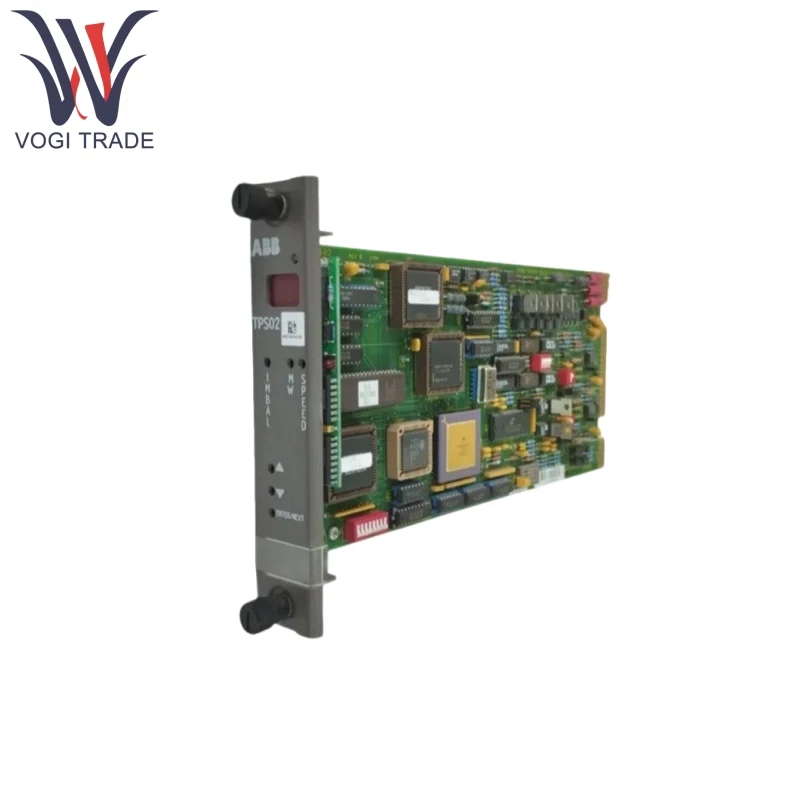

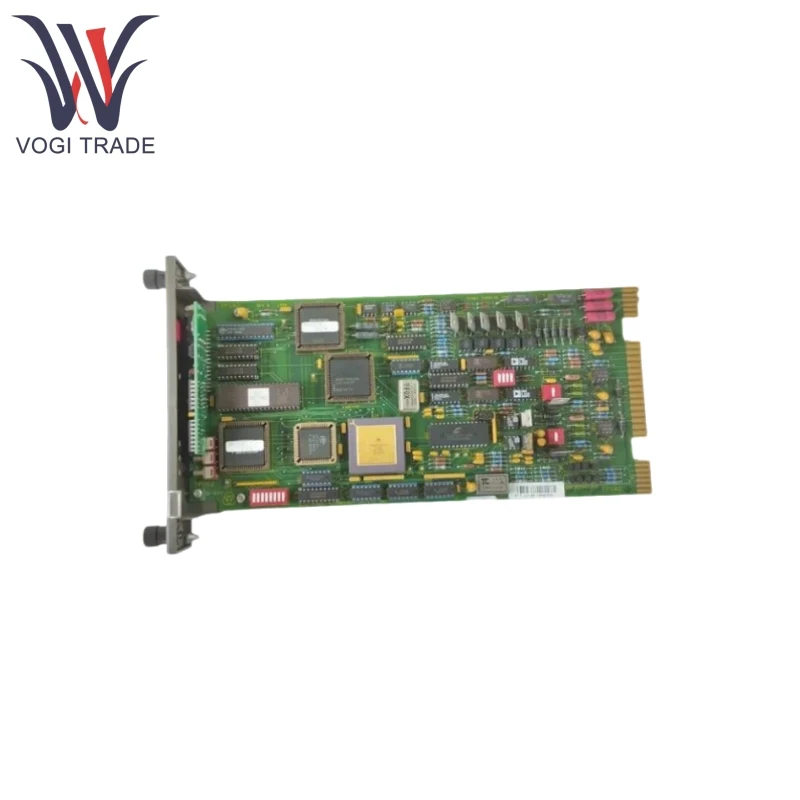

Marchio: ABBDescrizione: Modulo di slave di protezione della turbinaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenABB TPS02 riceve segnali di sensore e li trasmette alla principale unità di controllo per fornire protezione eccessiva, monitoraggio dello squilibrio di potenza e controllo di viaggio di emergenza per le turbine a vapore. Il suo design è conforme agli elevati standard di affidabilità, impiegando input tripla ridondanti e un meccanismo di elaborazione logica tripla ridondante per garantire un funzionamento stabile anche in condizioni estreme.
| Produzione |
Abb |
| Numero modello |
TPS02 |
| Numero di ordinazione |
TPS02 |
| Catalogare |
Bailey Infi 90x |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
26*14*4cm |
| Peso |
0,6 kg |
Caratteristiche del prodotto
ABB TPS02 ha una funzione di protezione eccessiva che limita l'aumento della velocità chiudendo la valvola di regolazione ad alta pressione quando la velocità supera il 103% del valore nominale.
ABB TPS02 ha una funzione di viaggio di emergenza, che innesca gli arresti a bassa pressione e ad alta pressione quando la velocità di rotazione raggiunge il 110% del valore nominale, tagliando rapidamente tutta la pressione idraulica della valvola.
ABB TPS02 ha funzionalità di protezione da squilibrio di potenza, confrontando il carico elettrico con l'input di energia meccanica per impedire il rischio di velocità eccessiva causata da cambiamenti di carico improvvisi.
ABB TPS02 supporta il triplo elaborazione del segnale di ingresso ridondante combinato con una logica di voto di due di tre per evitare guasti a punto singolo.
ABB TPS02 ha funzionalità autodiagnostiche integrate, monitorando continuamente lo stato della salute del modulo e fornendo feedback sulle anomalie tramite luci di indicatore a LED.
ABB TPS02 supporta la comunicazione con il modulo di controllo principale INFI 90 tramite un bus di espansione, trasmettendo dati critici come velocità e potenza. È compatibile con il protocollo Modbus RTU, consentendo l'integrazione con sistemi di livello superiore di terze parti.
Prodotto usando il principio
ABB TPS02 riceve segnali del sensore di velocità attraverso tre canali indipendenti, utilizza un microprocessore per calcolare la velocità in tempo reale e lo confronta con una soglia preimpostata. Allo stesso tempo, segnali analogici come potenza e pressione vengono convertiti in segnali digitali tramite conversione da analogico a digitale e quindi immettono l'unità logica di protezione.
Quando viene rilevato uno squilibrio eccessivo o di alimentazione, ABB TPS02 può generare un segnale di viaggio tramite un circuito logico di due di tre, guidando i relè nell'unità terminale per scollegare il circuito dell'olio idraulico, inviando contemporaneamente un messaggio di allarme al sistema di controllo principale tramite il bus di espansione.
ABB TPS02 presenta tre processori indipendenti che operano in parallelo, con risultati verificati dai comparatori hardware per garantire la coerenza dell'output. Se un canale si guasta, il sistema passa automaticamente a un percorso ridondante e innesca un allarme.
Pparametro del rodotto
Il seguente dettaglio è per il modulo slave di protezione della turbina ABB TPS02.
Sonde di velocità: supporta sonde passive (con una soglia di inizio di 50-100Hz) o sonde attive, con una risoluzione fino allo 0,01%.
Ingni analogici: corrente 4-20 mA o tensione 1-5 V, con una precisione di ± 0,1% FS.
Controllo digitale: uscita a contatto a secco (10a/120VAC), utilizzato per guidare relè o valvole a solenoide.
Uscita analogica: 4-20MA, che può essere collegata a dispositivi di visualizzazione esterni per il monitoraggio della velocità in tempo reale.
Requisiti di alimentazione:
+15 V DC (± 5%), 14MA
-15 V DC (± 5%), 14MA
+24 V DC (± 10%), 150 mA
Temperatura di funzionamento: da -40 da ℃ a +85 ℃, umidità 0-95% (non condensa).
