ABBTC5703BSE001458R1

Panoramica del prodotto

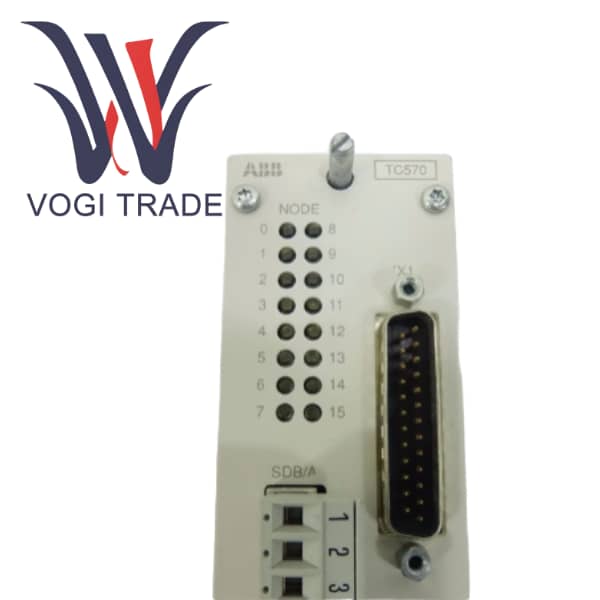

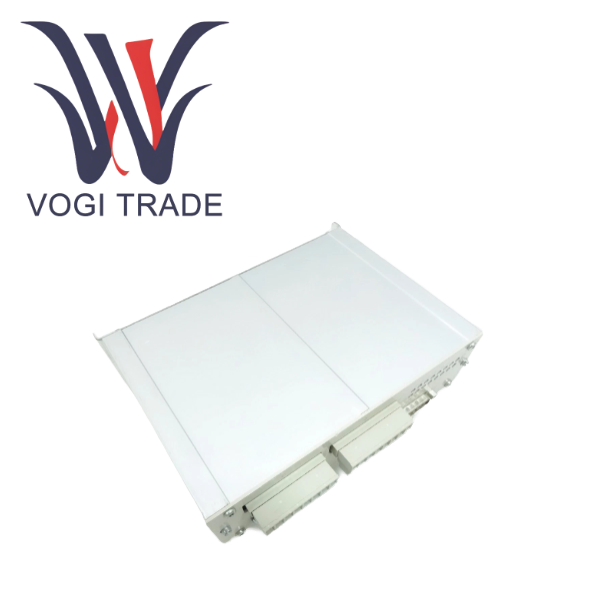

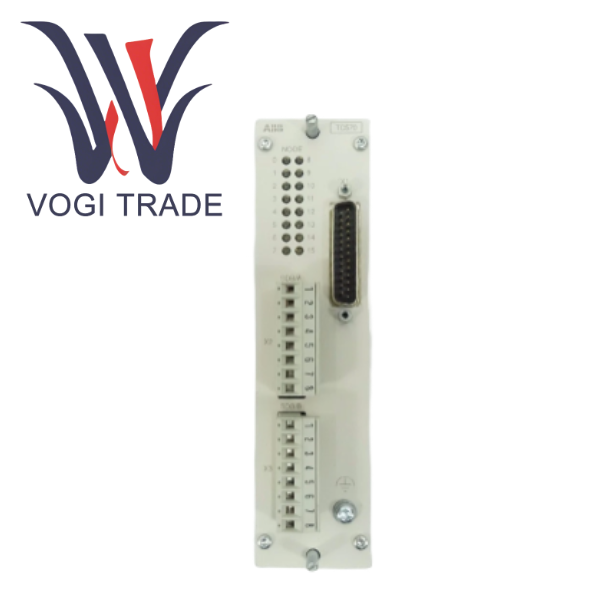

TC570 è un componente hardware di comunicazione chiave nel sistema di controllo di processo distribuito ABB Advant Master. 3BSE001458R1 è definita come l'unità di connessione master del bus di campo. La funzione principale è quella di fungere da interfaccia fisica e gateway di protocollo tra i controllori della serie Advant Controller 410/450 e la rete Advant Fieldbus.

Nell'architettura di sistema di Advant Master, il controller è responsabile dell'esecuzione della logica di controllo principale, mentre un gran numero di dispositivi I/O di campo sono collegati tramite Advant Fieldbus, un bus seriale proprietario ad alta velocità. Il modulo TC570 è installato all'interno del rack del controllore. Un'estremità comunica con la CPU del controller attraverso il bus backplane, mentre l'altra estremità esce dal bus AFB e si collega alla stazione I/O remota. Si può dire che TC570 è l'hub di comunicazione dell'intero sistema I/O Advant Master. Senza di esso il controllore non può scambiare dati con nessun dispositivo di campo.

Confronto tra vantaggi e svantaggi

Vantaggi

L'affidabilità definitiva del sistema nativo è stata verificata sul campo per decenni. Il TC570 e il suo bus AFB hanno dimostrato un'eccezionale stabilità e capacità anti-interferenza nel sistema Advant Master e sono gli eroi che supportano il funzionamento a lungo termine delle infrastrutture critiche.

Il meccanismo token ring della comunicazione deterministica garantisce il determinismo e la prevedibilità della trasmissione dei dati, rendendolo particolarmente adatto per applicazioni di controllo a circuito chiuso.

Un ecosistema maturo dispone di una catena di strumenti ingegneristici completa, di una ricca documentazione e di personale di manutenzione esperto.

Svantaggio

La piattaforma tecnica è obsoleta. Advant Master è una piattaforma classica. ABB non aggiorna più le sue funzioni e fornisce principalmente manutenzione e supporto. I nuovi progetti non dovrebbero più scegliere questa piattaforma.

Forte esclusività ma scarsa apertura, AFB è il protocollo proprietario di ABB ed è incompatibile con i moderni standard aperti come Profibus, PROFINET, EtherNet/IP e OPC UA, rendendo difficile l'integrazione di 3BSE001458R1 con sistemi o dispositivi di terze parti.

Il costo e la disponibilità dei pezzi di ricambio. Nel corso del tempo, il costo dei pezzi di ricambio per prodotti più vecchi come il TC570 potrebbe aumentare e vi è il rischio di future interruzioni della produzione.

Gli strumenti di progettazione sono obsoleti e il software di progettazione che li accompagna funziona su vecchi sistemi operativi, rendendo difficile l'integrazione di 3BSE001458R1 con i moderni ambienti IT.

Aggiornamenti di prodotto e sviluppo tecnologico

TC570 rappresenta la tecnologia di comunicazione di ABB nell'era DCS completamente distribuita di prima generazione:

Da centralizzato a distribuito. Prima dell'avvento del TC570, l'I/O era per lo più centralizzato. L'introduzione dei bus TC570 e AFB ha consentito la vera implementazione distribuita degli I/O, segnando un'importante pietra miliare nella storia dello sviluppo dei DCS.

Da proprietario ad aperto e poi a integrato. Sebbene la comunicazione di base della successiva piattaforma AC 800M + S800 di ABB rimanga proprietaria, il suo controller integra un'interfaccia Ethernet standard e supporta protocolli aperti come OPC, ottenendo una buona integrazione con sistemi di livello superiore. L'ultimo sistema 800xA ha IT e OT profondamente integrati.

Il futuro della comunicazione industriale è OPC UA su TSN. TSN può fornire comunicazioni deterministiche su Ethernet standard e si prevede che in futuro sostituirà vari bus di campo proprietari. Il percorso tecnico rappresentato dal TC570 ha compiuto la sua missione storica.
