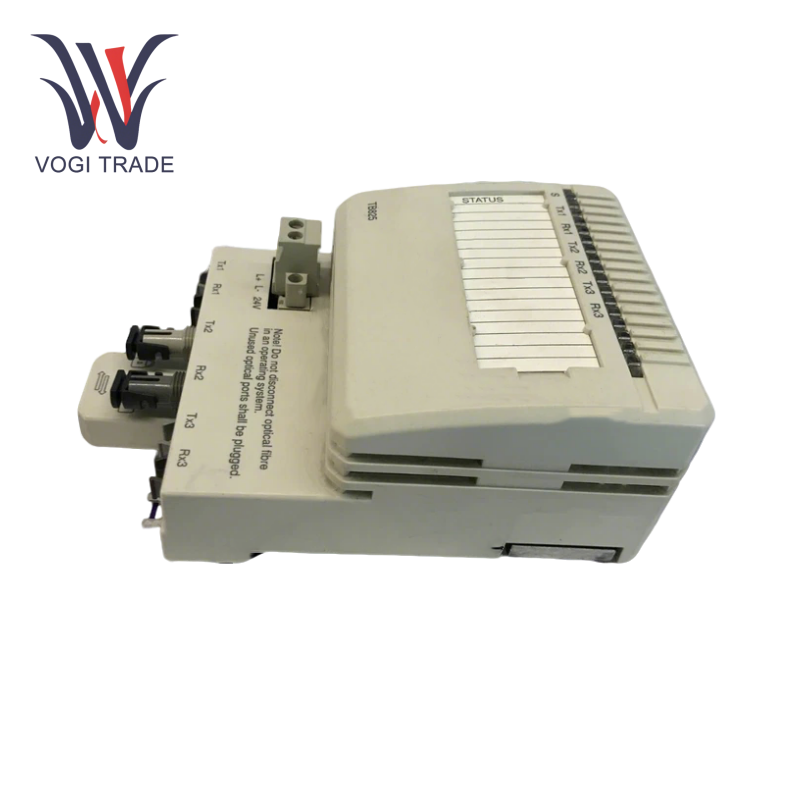

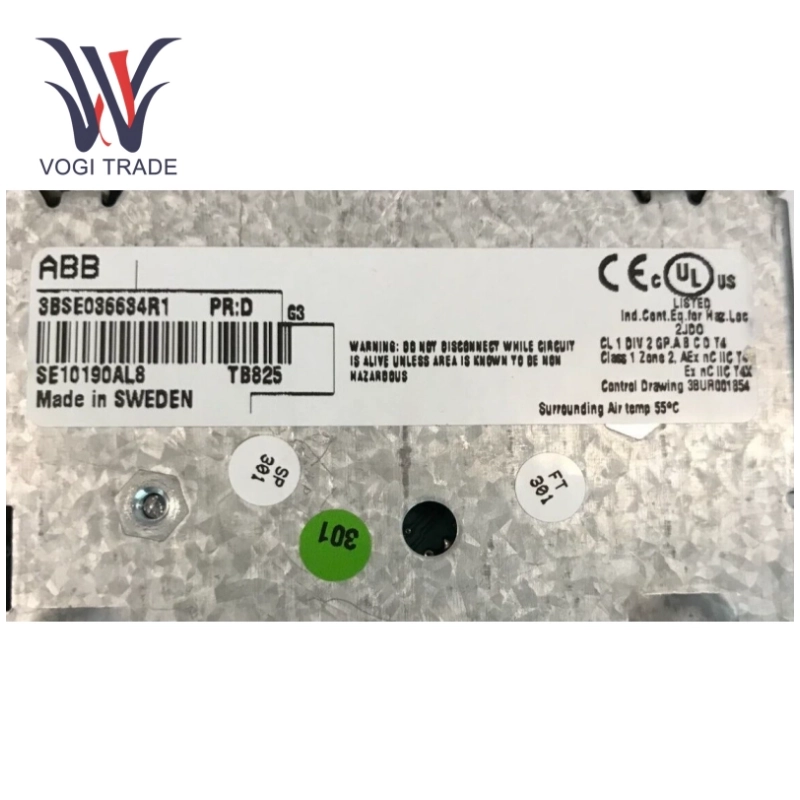

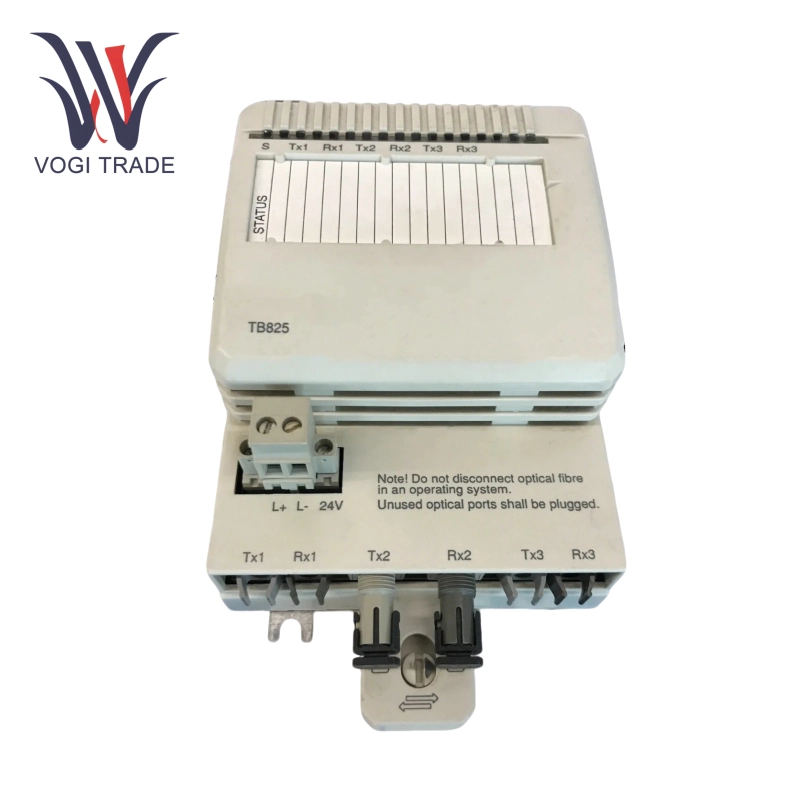

Marchio: ABBDescrizione: Interfaccia di comunicazione I/OCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 6Termina di pagamento: t/tPorta di spedizione: ShenzhenABB TB825 3BSE036634R1 è un modulo di input digitale che consente il monitoraggio e il controllo in tempo reale dei segnali digitali come sensori e switch attraverso funzioni di acquisizione ed elaborazione del segnale ad alta velocità.
| Produzione |
Abb |
| Numero modello |
TB825 |
| Numero di ordinazione |
3BSE036634R1 |
| Paese di origine |
Svezia |
| Codice HS |
9031809090 |
| Dimensione |
9*14*6cm |
| Dimensione di imballaggio |
11*16*8cm |
| Peso |
0,4 kg |
Parametri tecnici
Intervallo di tensione di ingresso: 24 V CC (compatibile con ingresso di tensione larga 18-30 V CC).
Tensione di isolamento: 500 V AC.
Tempo di risposta: ≤1ms.
Temperatura di funzionamento: da -20 ° C a +70 ° C.
Livello di protezione: IP40.
Performance sismica: conforme allo standard IEC 60068-2-6.
Protocollo di comunicazione: supporta protocolli industriali come Modbus RTU/TCP e Profinet.
Caratteristiche funzionali e principio di lavoro
Condizionamento e ridondanza del segnale: ABB TB825 3BSE036634R1 ha un circuito di isolamento optoelettronico incorporato e la progettazione di alimentazione ridondante, supporta la commutazione di standby a caldo a doppia macchina (tempo di commutazione ≤50ms) e garantisce la continuità del sistema.
Diagnosi in tempo reale: monitoraggio in tempo reale di disconnessione, corto circuito e altri guasti attraverso gli indicatori di stato a LED e supporto alla sveglia del computer host (come il software Profy ABB).
Espansione modulare: ABB TB825 3BSE036634R1 supporta la collaborazione conXIO16T (modulo di espansione I/O digitale)e TU840/TU841 (unità terminale ridondante) per espandere in modo flessibile la scala del sistema.
Principio di lavoro: ABB TB825 3BSE036634R1 raccoglie segnali digitali esterni attraverso l'ADC ad alta velocità, li trasmette al sistema di controllo dopo il condizionamento del segnale e realizza il controllo logico o l'unità attuatore.
Scenari di applicazione
Sistema di alimentazione: monitoraggio dello stato dell'interruttore dello intervento a griglia, acquisizione del segnale di protezione del generatore.
Petrolchimico: feedback dell'interruttore della valvola della pipeline, elaborazione del segnale del sistema di arresto del compressore di emergenza (ESD).
Produzione: rilevamento del segnale di completamento della saldatura robot nella linea di produzione automobilistica, controllo della porta di sicurezza della macchina per macchine per macchine CNC.
Compatibilità e prodotti di supporto
Serie ABB compatibile con:
Controller: AC800M, sistemi di controllo OCS Advant.
Moduli di espansione: XIO16T (modulo I/O digitale), TU840 (unità terminale ridondante), TP853 (modulo di uscita analogica).
Serie Belcente Nevada 3500: strumento di monitoraggio delle vibrazioni, gestione della salute delle attrezzature collaborative.
