Marca: ABBDescrizione: Unità terminale I/OCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 4Termine di pagamento: T/TPorto di spedizione: XiamenABB TB511-ETH 1SAP111100R0270 è una base terminale con interfaccia Ethernet per controllori logici programmabili serie ABB AC 500.
| Produzione |
ABB |
| Numero di modello |
TB511-ETH |
| Numero d'ordine |
1SAP111100R027 |
| Catalogare |
S500 I/O |
| Paese di origine |
Svizzera |
| CODICE SA |
8538900000 |

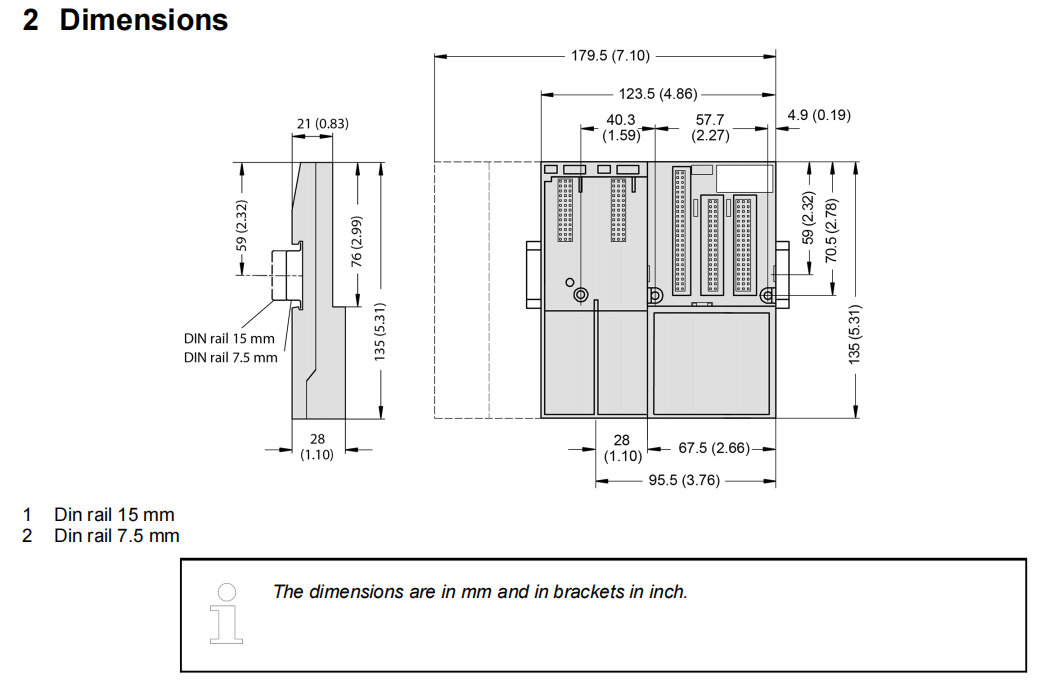

| Dimensione |
14*8*4 cm |
| Peso |
0,2 kg |
Panoramica del prodotto

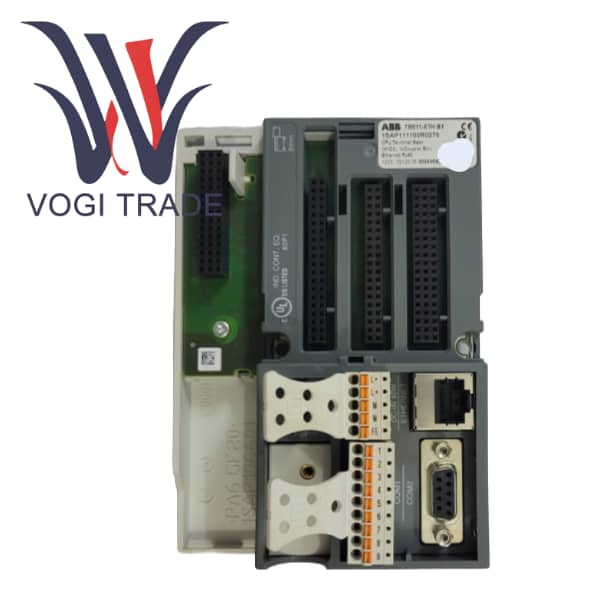

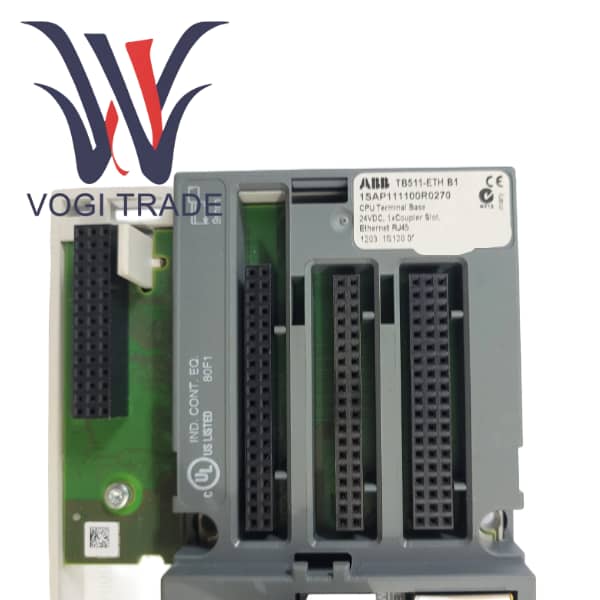

TB511-ETH è una base terminale compatta e integrata progettata da ABB per il PLC modulare della serie AC 500. 1SAP111100R0270 non è solo una piattaforma di installazione fisica per il modulo processore CPU e il modulo di comunicazione, ma integra anche bus I/O locale, distribuzione dell'alimentazione, interfaccia di comunicazione e funzioni chiave di connessione Ethernet.
Questa base adotta un design "integrato", integrando direttamente le porte di comunicazione Ethernet che solitamente necessitano di essere configurate separatamente sulla base. Gli utenti devono solo inserire il modulo CPU AC 500 nell'unico slot del processore e scegliere se installare moduli di comunicazione aggiuntivi nello slot di comunicazione secondo necessità per ottenere immediatamente una stazione PLC completa con un'interfaccia Ethernet RJ45. Questa interfaccia Ethernet integrata supporta il protocollo TCP/IP standard e viene utilizzata per implementare la programmazione PLC, la comunicazione HMI/SCADA, l'accesso al server Web e lo scambio di dati da PLC a PLC. TB511-ETH è un punto di partenza ideale per realizzare applicazioni di automazione di piccole e medie dimensioni o per fungere da stazione master I/O distribuita.
Confronto di prodotti simili
| Dimensione del confronto |
TB511-ETH |
TB521-ETH |
TB523-2ETH |
TB541 |
| Slot del processore |
1 |
1 |
1 |
1 |
| Slot di comunicazione |
1 |
2 |
2 |
4 |
| Ethernet integrata |
1 (RJ45) |
0 |
2 | 0 |
| Consumo massimo di corrente |
0,35 A |
0,4 A |
0,4 A |
0,6 A |
| Principali vantaggi |
La soluzione più compatta ed economica con porte di rete |
Capacità di espansione della comunicazione bilanciata |
Doppia porta di rete ridondante/rete separata |
Massima capacità di espansione della comunicazione |
| Applicazioni tipiche |
Piccole macchine singole, apparecchiature OEM, semplice controllo del processo |
Applicazioni di medie dimensioni che richiedono 1-2 tipi di comunicazione aggiuntivi |
Applicazioni critiche che richiedono ridondanza di rete o separazione IT/OT |
Sistemi grandi e complessi, applicazioni gateway |
Punti chiave da notare
Le specifiche dell'alimentatore garantiscono che la capacità dell'alimentatore esterno da 24 V CC sia sufficiente. Non solo deve soddisfare il requisito di 0,35 A di TB511-ETH, ma deve anche tenere conto del consumo di corrente totale della CPU e di tutti i moduli I/O, con un certo margine rimasto.
L'intera stazione PLC deve essere collegata a una buona terra protettiva per garantire la compatibilità elettromagnetica e la sicurezza operativa.
Sebbene TB511-ETH sia compatibile con tutte le CPU AC 500, assicurati che la versione firmware della CPU selezionata sia compatibile con il tuo software di ingegneria.
Al primo utilizzo è necessario impostare l'indirizzo IP della porta Ethernet integrata tramite la porta seriale (COM1) o utilizzando lo strumento di configurazione IP di ABB, in modo da facilitare la successiva programmazione e comunicazione via Ethernet.
