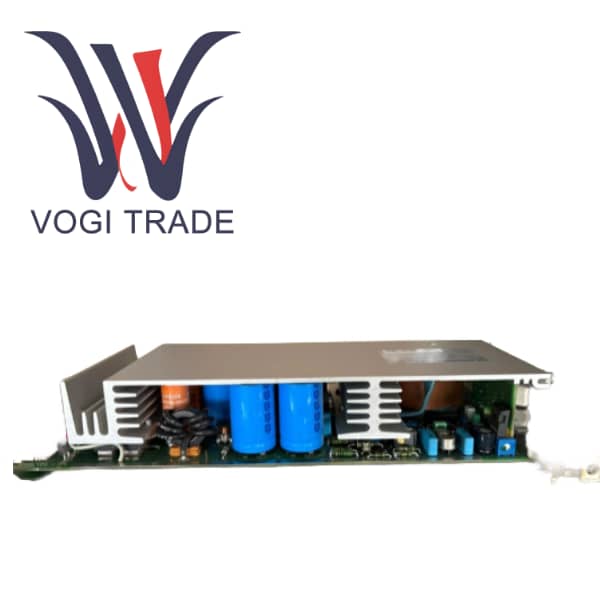

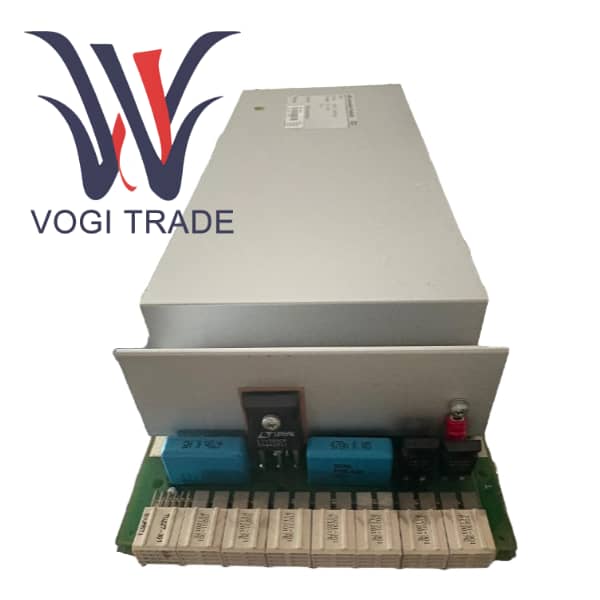

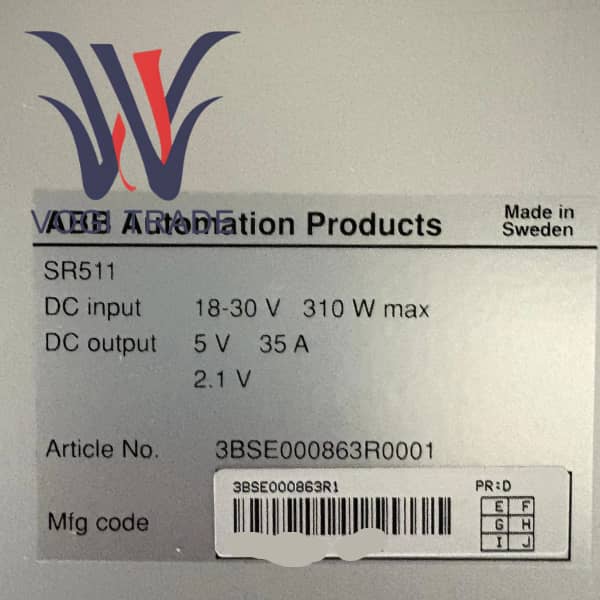

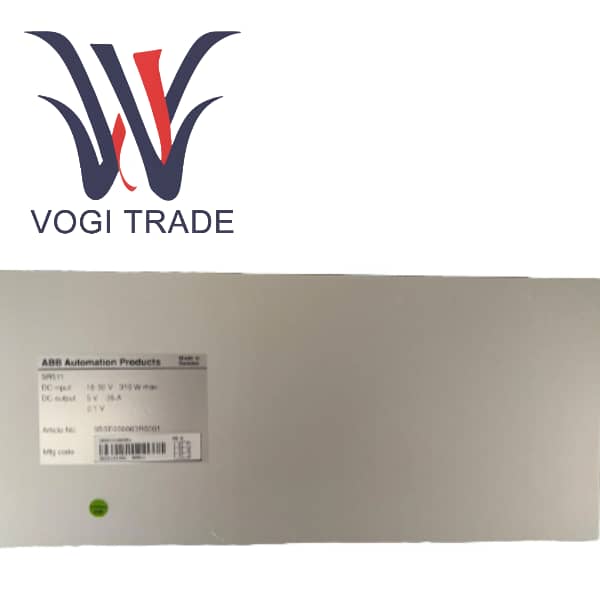

ABB SR5113BSE000863R1

Panoramica del prodotto

SR511 è un componente di gestione energetica di precisione nel sistema di controllo di processo distribuito ABB Advant Master. Il 3BSE000863R1 è definito come "Regolatore 24V/5V". La funzione principale è convertire e stabilizzare l'alimentazione principale +24 V CC fornita dal sistema in una tensione di +5 V CC, per alimentare i circuiti logici digitali all'interno del sistema Advant Master che hanno requisiti estremamente elevati di qualità dell'alimentazione.

Nei sistemi elettronici complessi, diversi tipi di circuiti hanno requisiti completamente diversi per l'alimentazione. I moduli I/O e i relè ad alta potenza possono utilizzare direttamente +24 V, ma i microprocessori e i chip digitali che formano il "cervello" del controller richiedono un'alimentazione +5 V molto pura, a basso ripple e altamente stabile. L'SR511 svolge proprio il ruolo di questa "alimentazione secondaria" o "alimentazione di bordo". 3BSE000863R1 viene generalmente installato come modulo indipendente all'interno del rack del controller, ricevendo un ingresso +24 V dall'unità di alimentazione indipendente o dal backplane del rack e passando attraverso il circuito di regolazione lineare interna o di regolazione di commutazione. Uscita di alimentazione +5 V di alta qualità per garantire che la logica di controllo principale possa funzionare in un ambiente elettrico estremamente stabile, non influenzato dalle fluttuazioni dell'alimentazione principale o dai cambiamenti di carico.

Caratteristiche funzionali del prodotto

Conversione di tensione e stabilizzazione della tensione ad alta precisione

Soppressione dell'ondulazione. L'alimentazione principale (+24 V) può introdurre rumore e ondulazioni durante la trasmissione. Il circuito di stabilizzazione della tensione all'interno dell'SR511 può filtrare efficacemente queste interferenze ed emettere una corrente CC di +5 V estremamente fluida e pura, fondamentale per il funzionamento stabile dei circuiti digitali ad alta velocità.

Tasso di regolazione del carico. Indipendentemente da come cambia la corrente di carico del circuito digitale a valle, l'SR511 può mantenere la tensione di uscita di +5 V entro un intervallo di tolleranza estremamente ridotto, garantendo la precisione del livello logico.

Protezione e isolamento

Protezione da sovracorrente/cortocircuito. Se si verifica un cortocircuito o un sovraccarico nel circuito a valle, l'SR511 dovrebbe avere un meccanismo di protezione interno in grado di limitare la corrente di uscita o interrompere l'uscita per evitare danni a se stesso e al costoso modulo controller a valle dovuti a sovracorrente.

Integrazione e affidabilità a livello di sistema

Progettato specificamente per l'AC 400. Le sue dimensioni fisiche e i suoi connettori sono appositamente progettati per il rack Advant Master, garantendo una perfetta compatibilità meccanica ed elettrica.

Ambito del settore applicabile

Gli scenari applicativi dell'SR511 sono completamente determinati dal sistema Advant Master a cui appartiene. Il 3BSE000863R1 serve tutti i settori che hanno implementato questo DCS classico e hanno requisiti estremamente elevati per la stabilità del suo controller principale.

Energia ed elettricità. Nelle principali sale di controllo delle centrali nucleari e delle grandi centrali termoelettriche, qualsiasi guasto del controller causato da problemi di alimentazione è inaccettabile.

Industria petrolifera, del gas naturale e chimica. Le strutture principali della raffineria di petrolio, l'unità di cracking dell'etilene su larga scala, devono funzionare ininterrottamente per 7x24 ore.

Minerario e metallurgico. Le perdite dovute alla chiusura di altiforni, convertitori e linee di produzione di laminazione a caldo nelle imprese siderurgiche integrate sono enormi.

Per qualsiasi fabbrica che utilizza ancora il sistema ABB Advant Master/AC 400 DCS, l'SR511 è un "pacemaker" indispensabile all'interno del proprio rack di controllo.

Scarica la scheda tecnica
