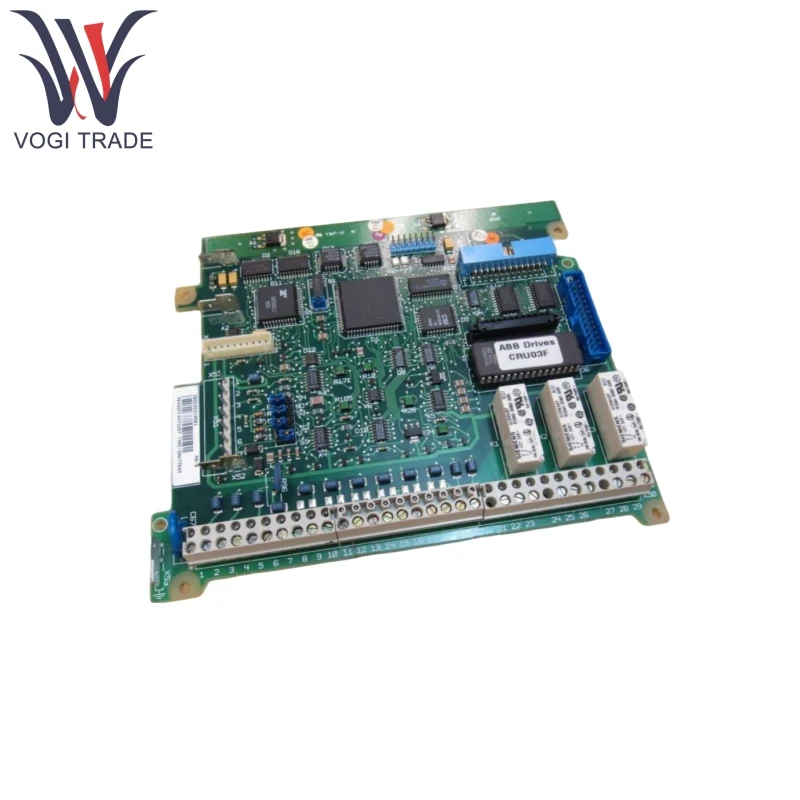

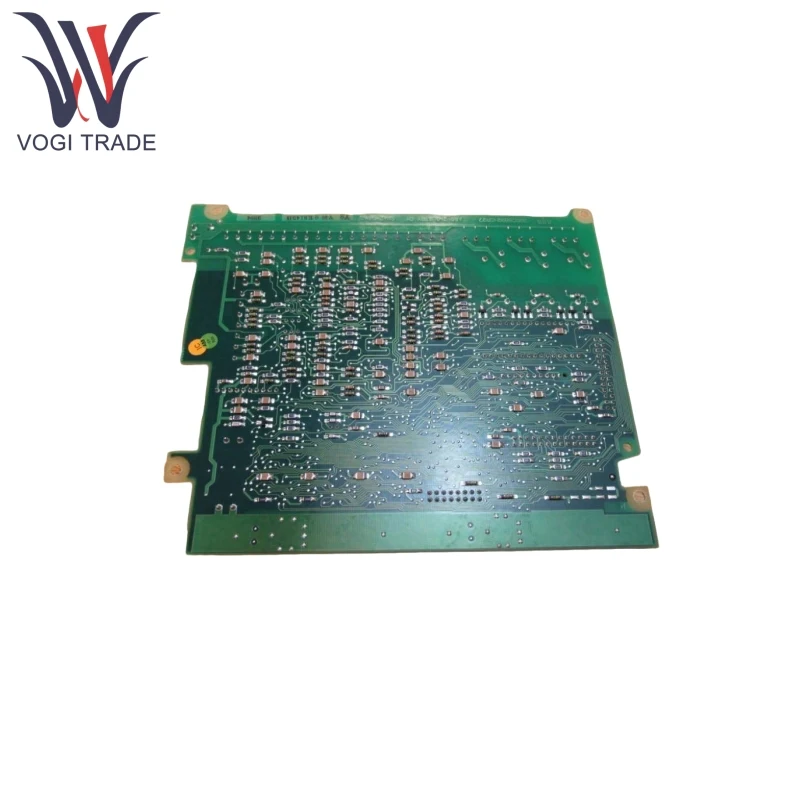

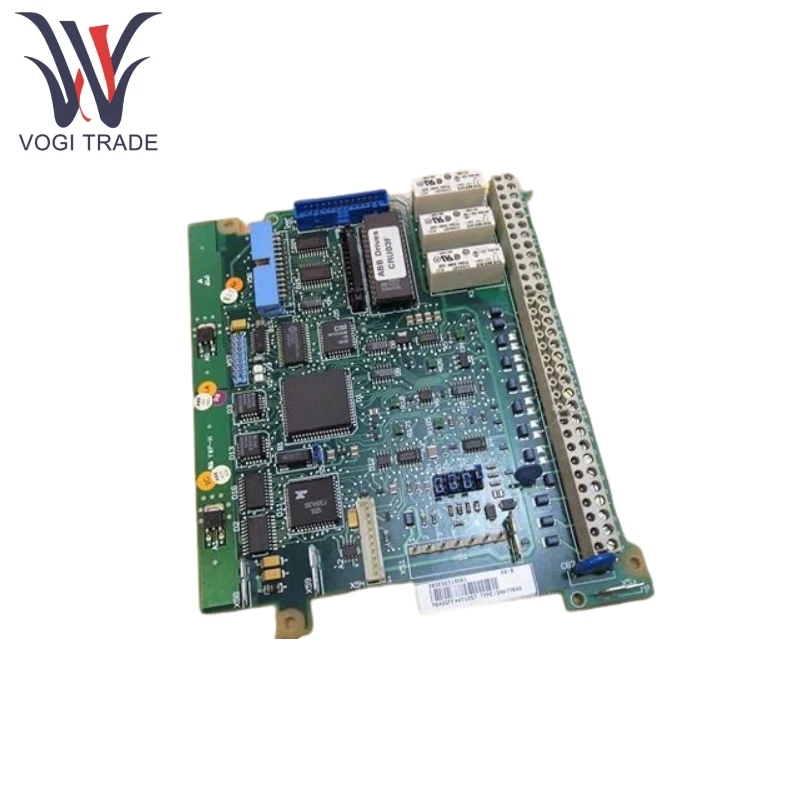

Marchio: ABBDescrizione: Board di controlloCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenLa funzione core ABB SNAT7640 3BSE003195R è quella di convertire i segnali di controllo analogici/digitali esterni in segnali digitali che sono conformi agli standard del settore, compatibili con l'intera serie di servi azionamenti ABB, consentendo il controllo di posizione a livello di micron e la risposta dinamica a livello millisecondo dei motori.
| Produzione |
Abb |
| Numero modello |
Snat7640 |
| Numero di ordinazione |
3BSE003195R |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
22*16*8cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
ABB SNAT7640 3BSE003195R supporta la tensione analogica ± 10 V, la corrente 4-20 mA, i sensori di temperatura PT100 e i segnali incrementali/ad assoluto (frequenza di impulso fino a 1 MHz).
ABB SNAT7640 3BSE003195R fornisce 8 uscite digitali (24 V DC, carico 0,5a) e 4 uscite analogiche (± 10 V o 0-20MA).
ABB SNAT7640 3BSE003195R presenta un ADC a 16 bit incorporato e DAC a 12 bit con una velocità di campionamento di 1kHz, a supporto del filtro programmabile (frequenza di cutoff 0,1-1000Hz).
ABB SNAT7640 3BSE003195R viene fornito di serie con Profibus DP V1 (12 Mbps) e può essere facoltativamente dotato di moduli di espansione TCP a canopen, Ethercat o Modbus.
La porta RS-232 viene utilizzata per gli aggiornamenti del firmware e il debug dei parametri e supporta il monitoraggio in tempo reale tramite il software ABB DriveWindow.
ABB SNAT7640 3BSE003195R integra un controller PID (con compensazione feedforward), filtri Notch (per sopprimere la risonanza meccanica) e una funzione di coppia sicura (STO), conforme allo standard di sicurezza EN 61800-5-2.
ABB SNAT7640 3BSE003195R supporta i rapporti elettronici degli ingranaggi (da 1: 1 a 65535: 1) e la generazione della curva a camma, adatta per il controllo del movimento sincrono.
Prodotto usando il principio
I segnali del sensore esterno sono condizionati da un amplificatore differenziale, convertiti in valori digitali da un ADC, filtrati per eliminare il rumore e infine mappato sui parametri di controllo dell'unità.
I segnali di feedback dell'encoder vengono inseriti tramite un contatore ad alta velocità, rispetto alla posizione target per generare un segnale di errore, e quindi elaborati da un algoritmo PID per produrre un segnale PWM all'inverter dell'unità.
ABB SNAT7640 3BSE003195R supporta oltre 200 parametri configurabili tramite il software DriveWindow, inclusa la modalità di controllo (posizione/velocità/coppia), la regolazione dei guadagni e le soglie di allarme. Supporta il backup dei parametri e il download remoto, nonché la lettura/scrittura del registro Modbus (intervallo di indirizzo 40001-49999).
Attrezzatura compatibile dal prodotto
Controller principale:
ABB AC500 PLC, Siemens S7-1500, Rockwell Contrologix, comunicando tramite Profibus DP o Ethernet.
Servo Drives:
ABB ACS880-01 (Supporta Hot-SWAP diretto), serie ACS580, compatibile con unità di terze parti (richiede la configurazione del gateway Modbus).
Interfaccia umana-macchina (HMI):
Pannello ABB 800, Siemens HMI Comfort Series, supportando lo scambio di dati UA OPC.
Modulo di sicurezza:
Modulo Opzione di coppia al sicuro Off (STO), conforme alle valutazioni di sicurezza PL E / SIL 3, innescate da un pulsante di arresto di emergenza o da un segnale PLC.
