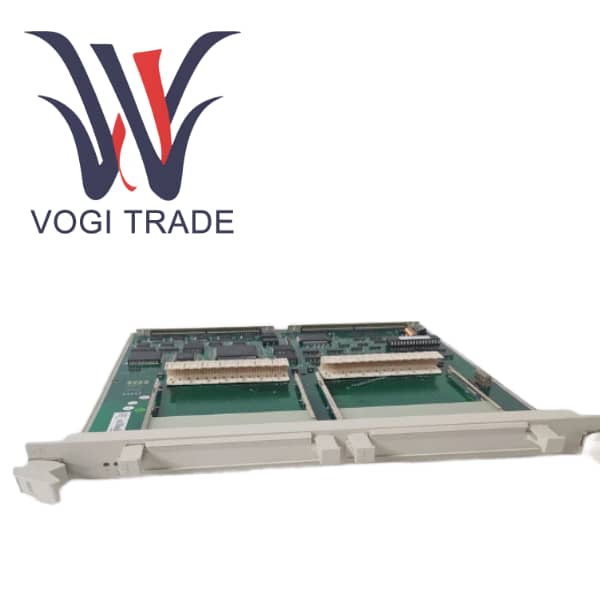

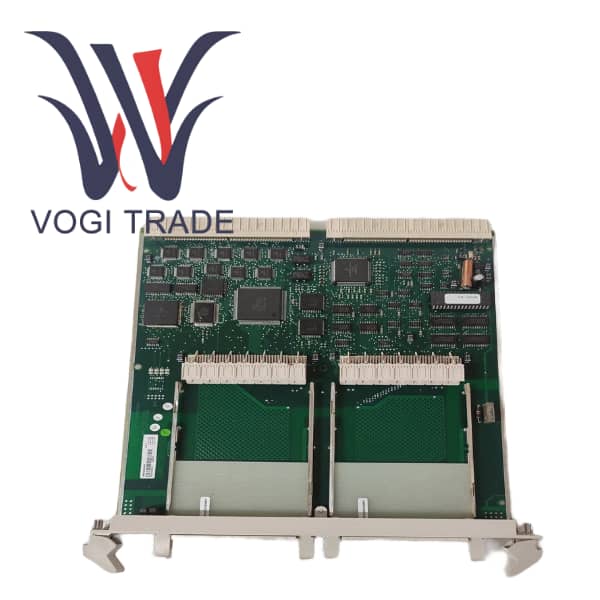

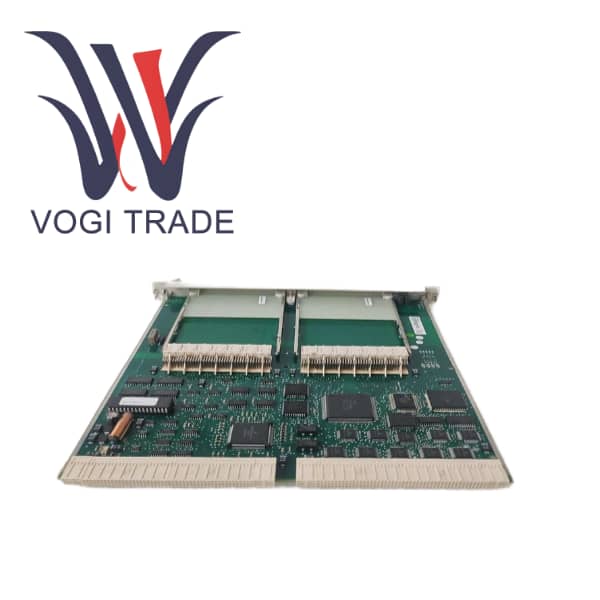

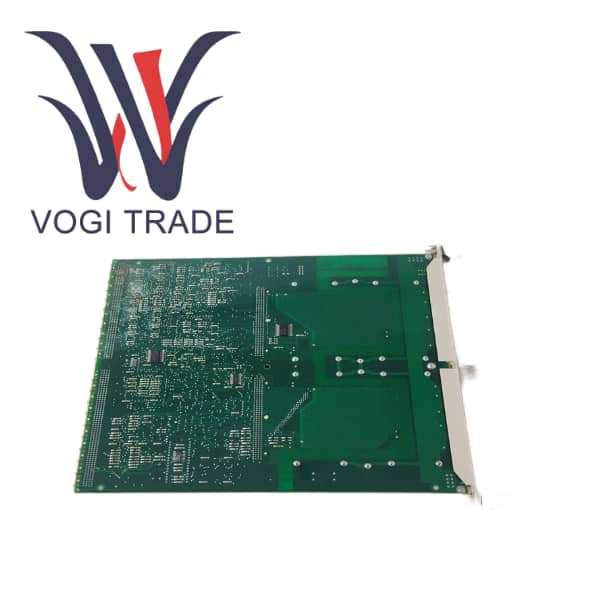

ABB SC5103BSE003832R1

Panoramica del prodotto

ABB SC510 è una piattaforma di espansione hardware chiave nel sistema di controllo di processo distribuito Advant Master. 3BSE003832R1 è definito come supporto per sottomodulo senza CPU. La funzione principale è quella di fungere da supporto di interfacce fisiche ed elettriche per l'installazione e il trasporto di vari sottomoduli di comunicazione funzionali.

Nell'architettura del sistema Advant Master, per ottenere un'espansione funzionale flessibile e risparmiare preziosi slot nel rack, ABB ha adottato la filosofia di progettazione "master-slave" o "carrier board-sub-card". Substrati come SC510 non contengono alcuna capacità di elaborazione. Forniscono principalmente connettori backplane, distribuzione dell'alimentazione, strutture di dissipazione del calore e uno o più slot dedicati. La vera funzione è implementata dai sottomoduli in esso inseriti. Questo design migliora notevolmente il grado di modularizzazione e l'efficienza di utilizzo dello spazio del sistema. Ad esempio, una scheda portante SC510 può supportare due sottomoduli CI531, fornendo così fino a quattro porte seriali RS-232 all'interno di uno slot standard, il che è incomparabile con i tradizionali moduli a funzione singola.

Caratteristiche funzionali del prodotto

Piattaforma di espansione modulare

Host del sottomodulo. Il valore fondamentale dell'SC510 risiede nella sua capacità di agire come "host". Il 3BSE000863R1 può ospitare serie specifiche di sottomoduli di comunicazione e integrare perfettamente le funzioni di questi sottomoduli nel bus backplane del sistema Advant Master.

Risparmia spazio sullo scaffale. Questo è il vantaggio più significativo. Installando più sottomoduli su una singola scheda portante SC510, il numero di punti I/O o di comunicazione può essere moltiplicato occupando un solo slot nel rack. Ciò è fondamentale per gli scenari applicativi in ​​cui lo spazio è limitato o è richiesto un numero elevato di porte di comunicazione seriale.

Semplificare l'architettura e il cablaggio del sistema

Alimentazione e comunicazione centralizzate. Tutti i sottomoduli inseriti nell'SC510 ricevono alimentazione e comunicazione dati dal backplane del sistema attraverso la scheda portante, eliminando la necessità di cablaggio separato per ciascun sottomodulo. Ciò semplifica notevolmente il cablaggio all'interno dell'armadio, riduce il tasso di errore e migliora l'ordine e la manutenibilità del sistema.

Gestione unificata. Nel software di ingegneria di ABB, l'SC510 e i suoi sottomoduli possono essere configurati, diagnosticati e gestiti come un'unità integrata, migliorando l'efficienza ingegneristica.
