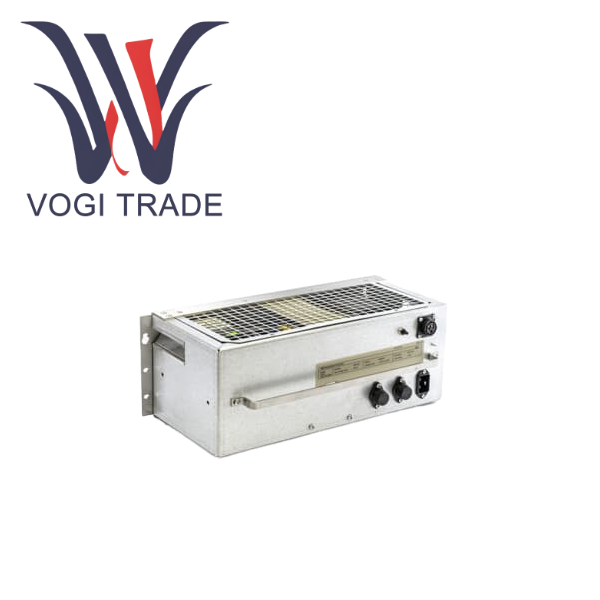

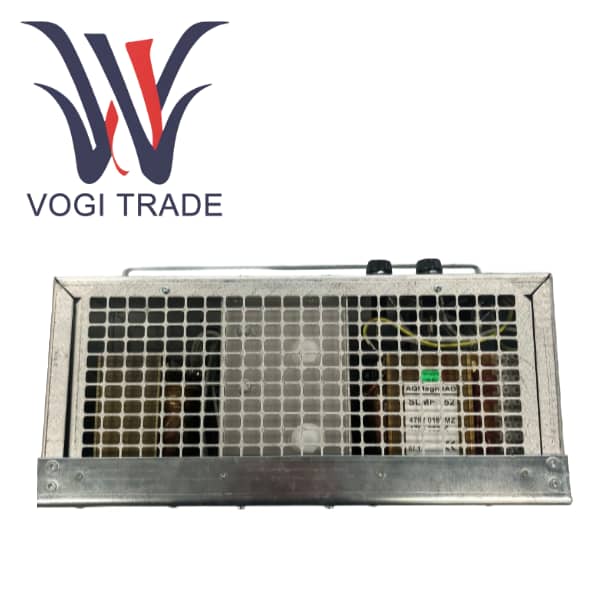

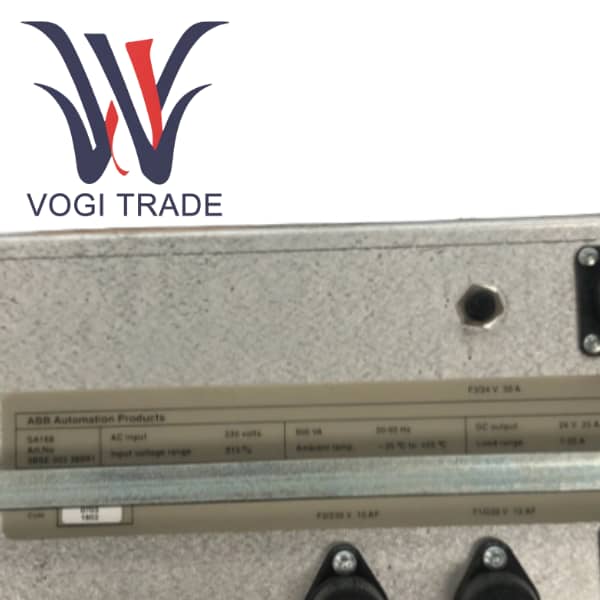

ABB SA1683BSE003389R1

Panoramica del prodotto

SA168 è un componente fondamentale dell'alimentatore nel sistema di controllo di processo distribuito ABB Advant Master. Il 3BSE003389R1 è definito come un "alimentatore", la cui funzione fondamentale è convertire l'alimentazione principale CA fornita dalla fabbrica in una tensione di lavoro CC stabile, pura e a basso ripple richiesta da tutti i moduli elettronici all'interno del sistema Advant Master.

In un DCS su larga scala come Advant Master utilizzato per processi industriali critici, il funzionamento affidabile dell'intero sistema di controllo dipende completamente da un sistema di alimentazione di alta qualità e altamente ridondante. In quanto fornitore di alimentazione a livello di rack, SA168 non solo deve offrire potenza sufficiente, ma deve anche possedere caratteristiche di sicurezza come protezione da sovratensione, sovracorrente e cortocircuito. Inoltre, dovrebbe essere in grado di mantenere un'uscita stabile quando l'alimentazione principale subisce brevi fluttuazioni, prevenendo il collasso dell'intero sistema di controllo a causa di problemi di alimentazione ed evitando così gravi incidenti di sicurezza della produzione o danni alle apparecchiature.

Caratteristiche funzionali del prodotto

Progettato specificamente per DCS ad alta disponibilità

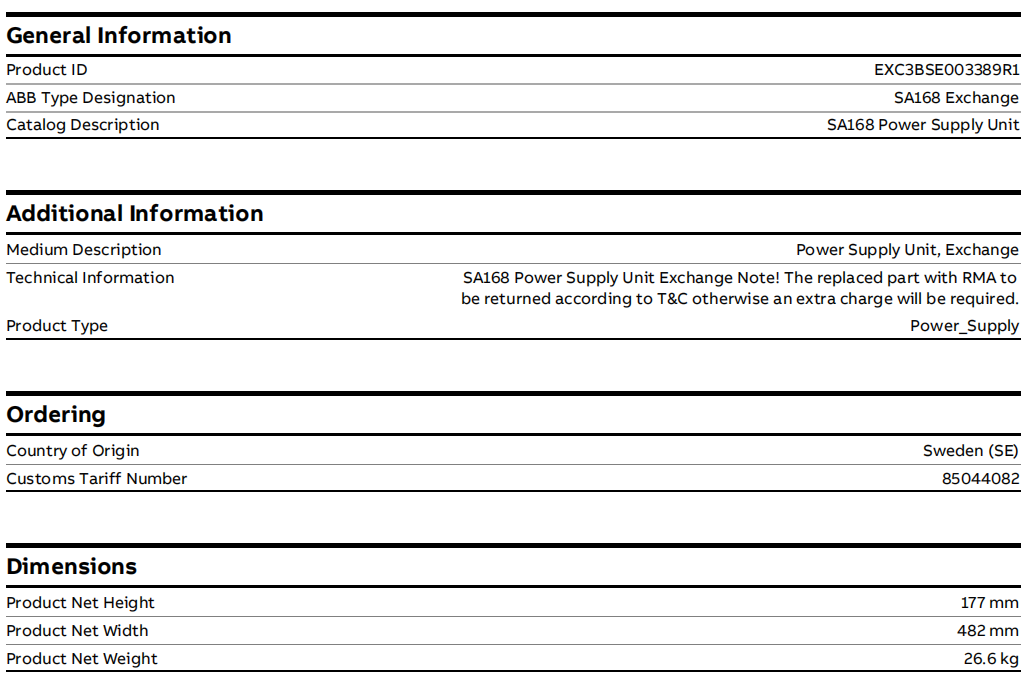

Con un peso di 26,6 kg e un'altezza di 177 mm, integra al suo interno trasformatori, filtri e dispositivi di alimentazione di grande capacità, in grado di fornire alimentazione abbondante e stabile a tutti i moduli dell'intero rack AC 400.

Presenta molteplici meccanismi di protezione ed è dotato di protezione completa da sovratensione, protezione da sovracorrente e circuiti di protezione da cortocircuito. Quando si verifica un guasto sul terminale di uscita, può interrompere rapidamente l'uscita o entrare in modalità di limitazione di corrente per proteggere il costoso modulo di controllo a valle.

Supporto per la ridondanza dell'alimentazione: nelle applicazioni critiche, i rack AC 400 sono generalmente dotati di due o più unità di alimentazione SA168 e funzionano in modalità ridondante parallela. Anche se uno degli alimentatori si guasta, gli altri apparecchi possono far fronte senza problemi all'intero carico per garantire che l'alimentazione elettrica del sistema non venga interrotta.

Integrazione e diagnosi del sistema

Alimentazione backplane, SA168 fornisce alimentazione CC a tutti i moduli inseriti attraverso il backplane del rack, semplificando il cablaggio interno.

Indicazione di stato e allarme: solitamente sono presenti indicatori LED sul pannello dell'unità di alimentazione per mostrare lo stato dell'alimentazione normale, guasto, ecc. Ancora più importante, questi segnali di stato verranno segnalati in tempo reale al controller Advant attraverso il bus backplane. Gli operatori possono monitorare in remoto lo stato di salute di ciascuna unità di potenza sulla stazione operatore Advant OCS per ottenere una manutenzione predittiva.
