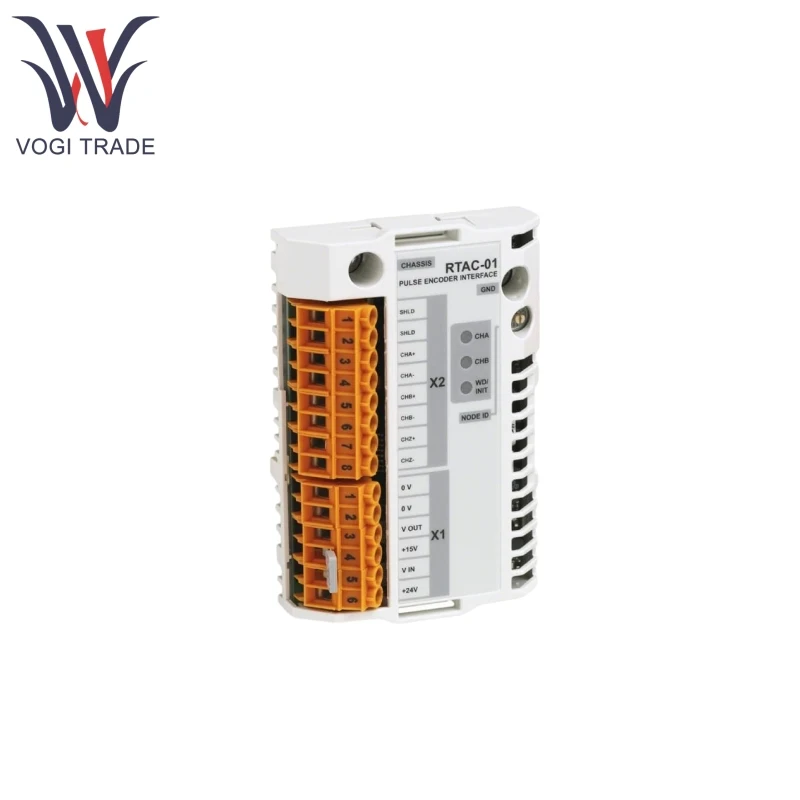

ABB RTAC-01 3ABD64610805

Caratteristiche del prodotto

ABB RTAC-01 3ABD64610805 supporta connessioni di codificatore differenziale o singolo ed è compatibile con vari tipi di uscita dell'encoder, tra cui push-pull, collettore aperto (affondamento) e emettitore aperto (Sourcing).

ABB RTAC-01 3ABD64610805 include tre canali di segnale: A, B e Z. I canali A e B sono canali di feedback di velocità (con una differenza di fase di 90 ° nell'angolo elettrico), mentre il canale Z funge da riferimento a zero posizioni con una rivoluzione dell'impulso (utilizzato esclusivamente per le applicazioni di posizionamento).

ABB RTAC-01 3ABD64610805 può fornire alimentazione 15 V o 24 V CC all'encoder, con 15 V come impostazione predefinita (selezionata tramite un jumper sul terminale X1; terminali 4-5 collegati per 15 V e 5-6 collegati per 24 V).

ABB RTAC-01 3ABD64610805 ha una potenza di uscita massima di 5 W, superando ciò richiede un alimentatore esterno (il jumper di selezione della tensione deve essere rimosso quando si utilizza un alimentatore esterno).

ABB RTAC-01 3ABD64610805 è dotato di 3 LED diagnostici: CHA (verde, che indica un'attività del canale), CHB (verde, indicando l'attività del canale B) e WD/INIT (giallo, indicando lo stato del modulo, si illumina durante la configurazione di accensione).

ABB RTAC-01 3ABD64610805 può essere installato direttamente nello slot 1 o nello slot 2 del driver ACS 800 (le connessioni di segnale e di alimentazione vengono stabilite automaticamente tramite un connettore a 38 pin) o installati su una guida DIN utilizzando l'Adattatore I/O esterno AIMA-01 (non ancora disponibili al momento del rilascio).

ABB RTAC-01 3ABD64610805 Supporta la selezione dell'indirizzo del nodo (impostata tramite la manopola S1 quando si utilizza AIMA-01, intervallo 16-31, impostazione predefinita 16).

ABB RTAC-01 3ABD64610805 Le viti di montaggio fungono anche da punti di messa a terra, soddisfando i requisiti EMC, i canali di ingresso sono isolati da circuiti logici, alimentazione e terra (tensione di prova 1,5 kV CA, durata 1 minuto).

Prodotto usando il principio

ABB RTAC-01 3ABD64610805 è montato sull'albero del motore e genera segnali di impulsi A e B (con una differenza di fase di 90 °) mentre il motore ruota. Quando il motore è in esecuzione in avanti, il segnale di canale A dovrebbe condurre il canale B di un angolo elettrico a 90 °. Il modulo converte questo segnale in dati di velocità o posizione e lo trasmette nell'unità ACS 800, che regola l'uscita in base a questi dati per ottenere un controllo preciso.

Viene inserito nello slot dell'unità 1/2 e fisso con viti (garantendo la messa a terra e la conformità EMC). L'alimentazione dell'encoder è collegato tramite il terminale X1 (selezionare 15 V/ 24 V in base ai requisiti dell'encoder) e i segnali dell'encoder sono collegati tramite il terminale X2 (fare riferimento agli schemi di cablaggio per tipi di uscita, come il knobulle differenziale/ singolo, il collettore aperto, ecc.) E se utilizzando l'adattatore AIMA-01, impostare l'indirizzo S1 (S1 Knobino.

Durante il funzionamento in avanti, assicurarsi che il segnale del canale A conduca il canale B (verificare l'utilizzo di un manuale di oscilloscopio o codificatore); Altrimenti, regolare il cablaggio (ad es. Canali di scambio A e B).

Parametro del prodotto

Il seguente dettaglio è per ABB RTAC-01 3ABD64610805 Modulo di interfaccia encoder impulso.
