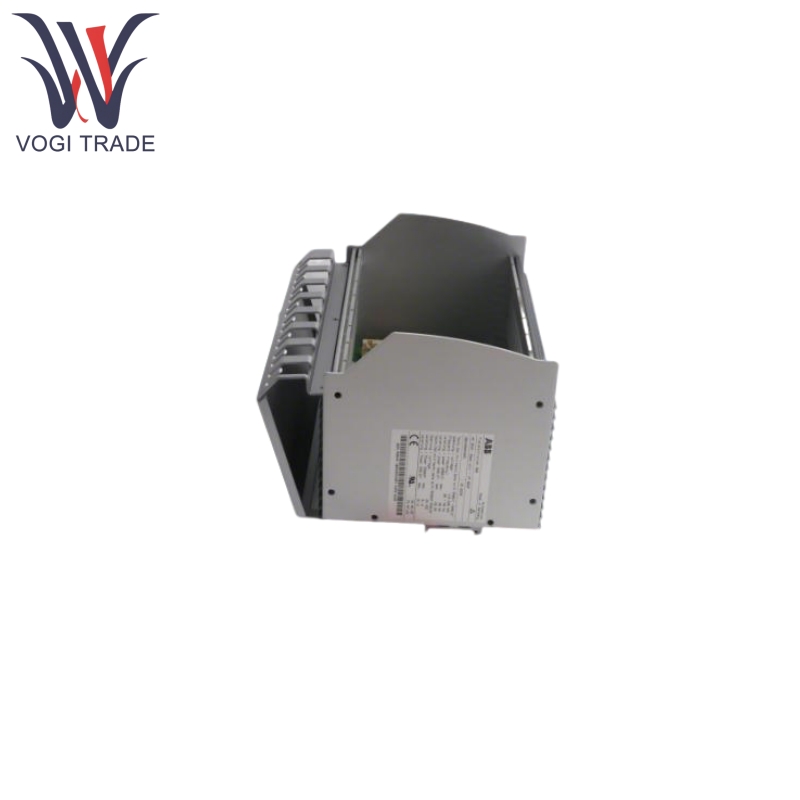

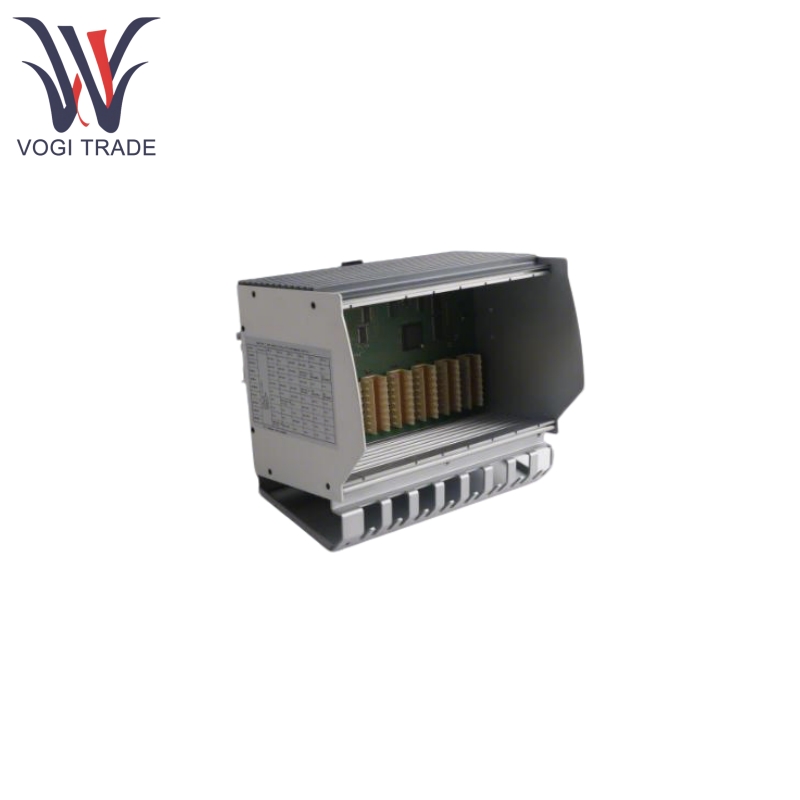

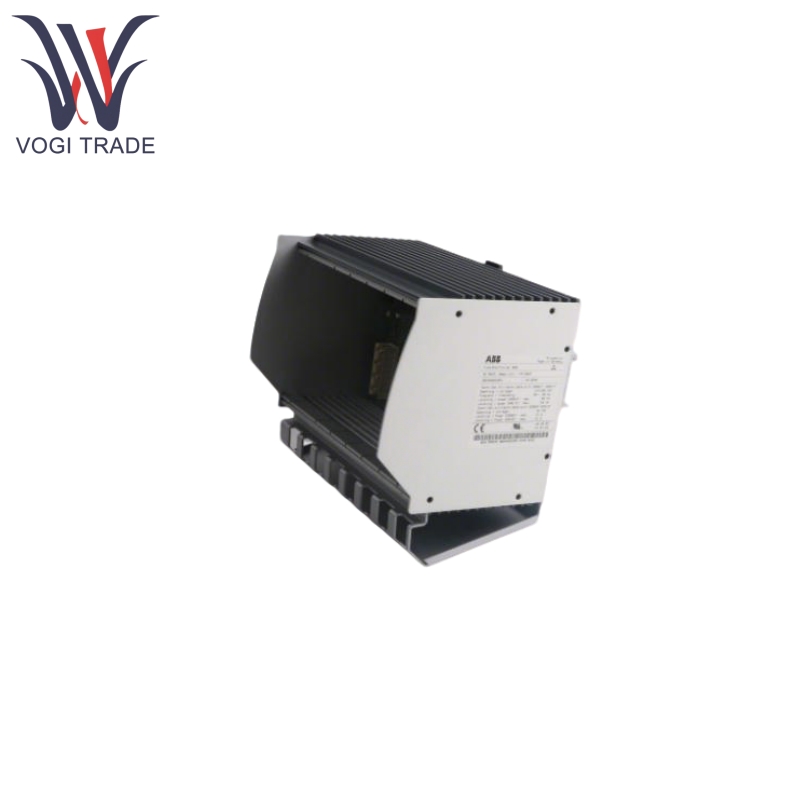

ABB PM803F 3BDH000530R1

Caratteristiche del prodotto

ABB PM803F 3BDH000530R1 utilizza lo stesso microprocessore RISC super scalare del PM802F (fino a 150 MIPS) ed è dotato di RAM della cache CPU interna 16K (con rilevamento e correzione degli errori).

ABB PM803F 3BDH000530R1 presenta RAM dinamico sincrono da 16 MB (per dati e configurazione in tempo reale, con backup della batteria), Flash Eprom da 8 MB (lunghezza delle parole a 32 bit), a supporto delle operazioni di progetto su larga scala con un tempo di buffering ridotto rispetto al PM802F.

ABB PM803F 3BDH000530R1 supporta 4 slot di modulo di campo di campo (F1-F4), compatibile con Profibus-DP (FI 830F), CAN (FI 810F), Interfaccia seriale (FI 820F) e altri moduli, in grado di connettere fino a 126 stazioni di schiavi Profibus.

ABB PM803F 3BDH000530R1 ha 2 slot di moduli Ethernet (E1-E2), Supporto 10Base2 (EI 811F), AUI (EI 812F), 10Baset (EI 813F), ecc.

ABB PM803F 3BDH000530R1 può essere implementato utilizzando due unità AC 800F, con collegamenti ridondanti che sincronizzano i dati tramite il secondo modulo Ethernet. In caso di guasto dell'unità primaria, l'unità secondaria prende perfettamente il sopravvento (senza interruzione).

ABB PM803F 3BDH000530R1 Supporta l'alimentazione a doppia alimentazione a 24 V CC (ad esempio, SD 812F) e, se utilizzato con il modulo RLM01, abilita la ridondanza della linea di Profibus.

I dati RAM vengono eseguiti il backup tramite il modulo Ethernet o il modulo batteria (AM 811F). La nuova batteria fornisce ≥10 giorni di runtime (PM803F) e ≥5 ore dopo l'avvertimento a bassa batteria.

Prodotto usando il principio

La comunicazione con la stazione dell'operatore/stazione di ingegneria è raggiunta tramite il primo modulo Ethernet (Bus di sistema), ABB PM803F 3BDH000530R1 supporta il download di configurazione e il reporting sullo stato, la comunicazione del dispositivo di campo viene eseguita attraverso quattro slot Fieldbus, compatibile con l'elaborazione parallele multi-protezione.

ABB PM803F 3BDH000530R1 sincronizza la configurazione e i dati in tempo reale con AC 800F tramite il modulo Ethernet, in caso di guasto principale dell'unità, l'unità prende immediatamente il posto per garantire la continuità di controllo. La ridondanza della linea di profibus si ottiene convertendo una singola linea in una linea ridondante doppia tramite il modulo RLM01.

In caso di interruzione di corrente, i dati RAM vengono mantenuti dalla potenza dal modulo Ethernet o dal modulo batteria per evitare la perdita di configurazione. Quando la batteria è bassa, un allarme a LED avvisa l'utente per sostituirla.

Applicazione del prodotto

ABB PM803F 3BDH000530R1 può essere utilizzato nelle industrie di processo su larga scala, manifatturiero discreti complessi, infrastrutture e gestione dell'energia.

Chemical / petrolchimico: controllo del cluster di apparecchiature di reazione su larga scala, monitoraggio della pipeline a distanza (collegamento di centinaia di sensori e valvole, con interazione in tempo reale tramite Profibus-DP).

Industria elettrica: controllo coordinato di caldaie e turbine nelle centrali termiche, integrato con i sistemi SCADA tramite Ethernet, a supporto di progetti ridondanti per garantire un funzionamento continuo.

Piante di assemblaggio automobilistico: coordinamento multi-robot sulle linee di produzione di saldatura/pittura (collegate all'I/O freelance 2000 tramite Modulo FI 810F CAN per ottenere la sincronizzazione del movimento).

Produzione di semiconduttori: controllo ambientale di più dispositivi per camere pulite (macchine litografiche, macchine per il rivestimento) tramite modulo FF/HSE (FI 840F) per lo scambio di dati ad alta velocità.

Trattamento delle acque urbane: controllo multi-stage (serbatoi di insediamento, serbatoi di filtrazione) interbloccata in grandi impianti di trattamento delle acque reflue, con progettazione ridondante per impedire ai tempi di fermo di influire sulla qualità dell'acqua.

Dati center: controllo dell'aria condizionamento di precisione e del gruppo di alimentazione UPS, integrato con il sistema BMS tramite moduli Ethernet (EI 813F) per ottimizzare il consumo di energia.

Parametro del prodotto

Di seguito è riportato ABB PM803F 3BDH000530R1 DETTAGLIO UNITÀ BASE.
