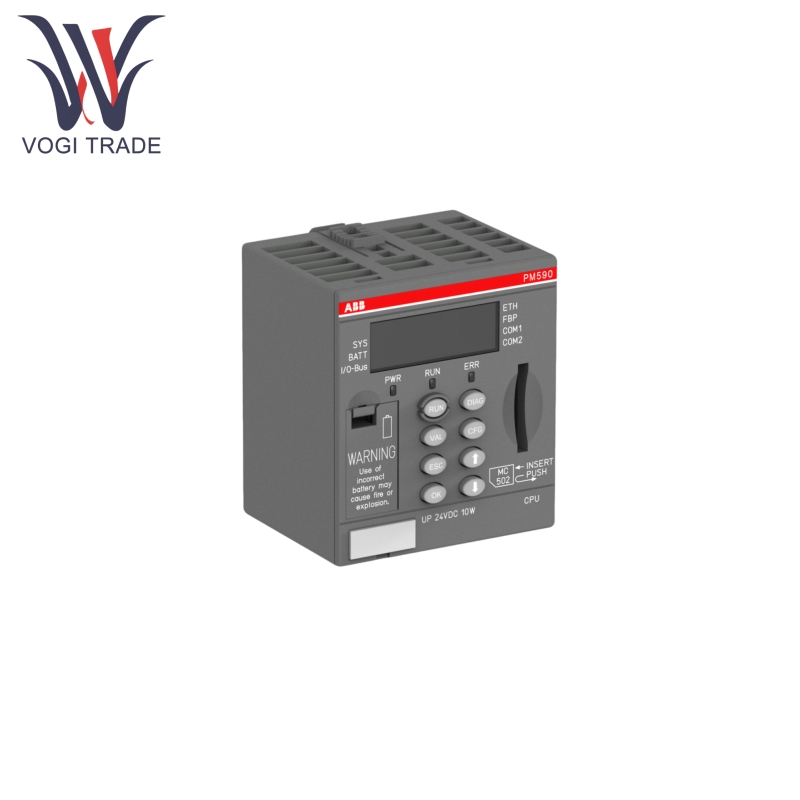

ABB PM590-ETH 1SAP150000R0271

Caratteristiche del prodotto

ABB PM590-ETH 1SAP150000R0271 è dotato di un processore di braccio frescale a 32 bit con una velocità di clock di 400 MHz e supporta l'esecuzione rapida delle istruzioni (tempo di ciclo minimo di 0,002 µs per istruzioni binarie).

Ha 2 MB di memoria del programma (Flash EPROM+RAM), 3072kb di memoria di dati (incluso buffer da 1536 kb) e supporta l'espansione della scheda di memoria (per l'archiviazione dei dati utente, il backup del programma e l'aggiornamento del firmware).

Ha un'interfaccia Ethernet integrata (10/100 Base-TX, 1x RJ45), supporta i protocolli TCP/IP, Web Server, SNTP e IEC60870-5-104 per il monitoraggio remoto e il caricamento dei dati.

Ha 2 interfacce RS-232/485 (configurabile, velocità 0,3 ~ 187,5 kb/s), supporto MODBUS (Master/Slave), CS31 Bus Protocol, compatibile con la programmazione e la comunicazione seriale.

Ha 1 interfaccia FBP per supportare l'espansione di Fieldbus e può collegare fino a 4 moduli di comunicazione esterni (ad es. Profibus DP, Canopen, ecc.).

Ha un backup della batteria di dati, un tipico tempo di tampone di dati di 3 anni dopo l'interruzione dell'alimentazione (+25 ° C) e un allarme a bassa batteria con 2 settimane di anticipo.

È dotato di display LCD, 8 tasti e LED di funzione e supporta la commutazione RUN/STOP, la visualizzazione dello stato e la diagnosi dei guasti.

Supporta programmi utente protetti da password per prevenire modifiche non autorizzate.

Prodotto usando il principio

ABB PM590-Eth può ricevere segnali digitali/analogici dai sensori in loco tramite moduli di espansione I/O e trasmetterli al processore tramite interfaccia RS-232/485 o FBP.

ABB PM590-Eth può eseguire aritmetica in tempo reale sui dati raccolti ed eseguire la logica di controllo in base al programma logico scritto dall'utente.

ABB PM590-Eth può convertire i risultati operativi in segnali di controllo e guidare gli attuatori attraverso i moduli I/O per realizzare la regolamentazione del processo di produzione.

ABB PM590-Eth può caricare i dati sul sistema SCADA o il computer host tramite interfaccia Ethernet e ricevere comandi di controllo telecomando contemporaneamente; A livello locale, può realizzare query di stato e operazione tramite schermata di visualizzazione e tastiera.

ABB PM590-ETH è in grado di eseguire il backup dei dati chiave tramite batteria, archiviare i parametri di programma e configurazione nella scheda di memoria e supportare l'aggiornamento in loco del firmware.

Applicazione del prodotto

ABB PM590-ETH 1sap150000r0271 può essere ampiamente utilizzato nell'industria manifatturiera, nell'industria energetica, nelle infrastrutture, nell'ambiente duro, ecc.

Industria manifatturiera:

Controllo di automazione della linea di produzione (come il gruppo automobilistico, la lavorazione), per realizzare il collegamento delle apparecchiature e la regolazione dei parametri di processo.

Industria energetica:

Controllo unitario in campi di potenza, petrolio e gas (come generatori, unità di pompaggio), accesso al sistema di invio attraverso il protocollo IEC60870-5-104.

Infrastruttura:

Controllo dei processi nel trattamento delle acque e negli impianti di trattamento delle acque reflue, supportando il monitoraggio remoto e la diagnosi dei guasti.

Ambiente duro:

La versione XC è adatta per la metallurgia, l'industria chimica e altri alta temperatura, alta umidità o ambiente corrosivo per garantire un funzionamento stabile.

Parametro del prodotto

Di seguito è riportato ABB PM590-ETH 1sap150000r0271 Dettagli del modulo del processore.
