ABB PM573-ETH 1SAP130300R0271

Panoramica del prodotto

PM573-ETH è un modulo CPU (unità di elaborazione centrale) con interfaccia Ethernet integrata ad alte prestazioni nei controllori logici programmabili serie ABB AC 500. In quanto cervello centrale del sistema di automazione AC 500, 1SAP130300R0271 è responsabile dell'esecuzione dei programmi di controllo scritti dagli utenti, della gestione dello scambio di dati I/O e della gestione di tutte le attività di comunicazione interna ed esterna.

Questo modulo appartiene alla famiglia PM57x della serie AC 500 ed è posizionato per applicazioni di fascia medio-alta. La caratteristica più distintiva è che integra a bordo una porta Ethernet da 10/100 Mbit/s, che consente una connessione di rete ad alta velocità senza occupare slot aggiuntivi per moduli di comunicazione. Ciò rende PM573-ETH la scelta ideale per progetti di automazione di piccole e medie dimensioni che richiedono potenti capacità di elaborazione, ricca capacità I/O e comunicazione Ethernet standard. 1SAP130300R0271 bilancia perfettamente prestazioni, funzionalità e costi ed è la pietra angolare per la costruzione di sistemi di controllo industriale moderni e interconnessi.

Caratteristiche funzionali del prodotto

Potenti prestazioni di elaborazione

La velocità di esecuzione delle istruzioni booleane a livello inferiore al microsecondo del PM573-ETH garantisce un ciclo di scansione estremamente basso anche quando si ha a che fare con interblocchi logici complessi o conteggi/uscite a impulsi ad alta velocità, soddisfacendo i rigorosi requisiti di tempo reale.

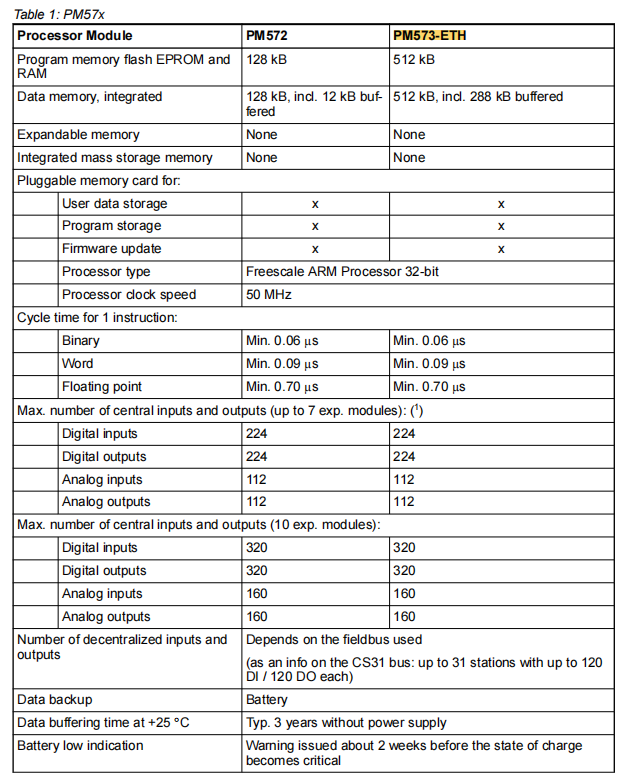

Lo spazio di memoria dati e programma da 512 kB è sufficiente per ospitare elementi di controllo moderatamente complessi, inclusi programmi scritti in vari linguaggi IEC 61131-3 come testo strutturato e diagrammi a blocchi funzionali, nonché una grande quantità di dati di processo e formule.

Ethernet integrata con eccellente scalabilità della comunicazione

La porta Ethernet integrata è il suo vantaggio principale. 1SAP130300R0271 supporta i principali protocolli industriali come TCP/IP, Modbus TCP ed EtherNet/IP e viene utilizzato per

Programmazione ingegneristica, programmazione online/offline rapida ed efficiente e diagnosi tramite il software Automation Builder o Control Builder M.

Integrazione HMI/SCADA, comunicazione continua con qualsiasi touchscreen o sistema di monitoraggio che supporti protocolli standard.

È disponibile una funzione server Web opzionale che consente il monitoraggio remoto dello stato del PLC tramite un browser Web standard.

La comunicazione da PLC a PLC consente lo scambio di dati ad alta velocità con altri PLC AC 500 o di terze parti.

L'impareggiabile capacità di espansione consente al 1SAP130300R0271 di avere una Ethernet integrata pur mantenendo la capacità di espansione di un massimo di quattro moduli di comunicazione esterni. Ciò significa che un sito PM573-ETH può avere contemporaneamente 1 on-board + 4 estensioni = 5 canali di comunicazione indipendenti. PM573-ETH può facilmente costruire una rete ibrida complessa che integra Ethernet, Profibus, CANopen e Modbus RTU senza la necessità di dispositivi gateway aggiuntivi.

Ricche capacità di elaborazione I/O

Supporta fino a 224 punti digitali e 112 punti analogici di I/O locale/esteso, consentendo alla CPU di controllare o monitorare direttamente una linea di produzione o un'unità di processo di notevole scala, riducendo la necessità di I/O remoti.

Ambito del settore applicabile

PM573-ETH, con le sue prestazioni equilibrate e le potenti capacità di comunicazione, è adatto ad un'ampia gamma di campi di automazione industriale.

Produzioni meccaniche, linee di confezionamento complesse, linee di assemblaggio e banchi prova.

L'industria alimentare e delle bevande richiede un controllo preciso dei processi e una gestione delle formule in processi quali riempimento, miscelazione e sterilizzazione.

Trattamento delle acque e delle acque reflue, controllo di gruppi di stazioni di pompaggio, sistemi di dosaggio e unità di trattamento a membrana.

Sistemi di controllo ausiliari per piccole centrali idroelettriche, parchi fotovoltaici/eolici e automazione di sottostazioni nel settore energetico.

Il controller principale BAS per grandi complessi commerciali nell'automazione degli edifici.

PM573-ETH 1SAP130300R0271 può essere utilizzato in qualsiasi situazione che richieda una soluzione PLC affidabile con potenti capacità di elaborazione, ricchi I/O e connessioni Ethernet pronte all'uso.
