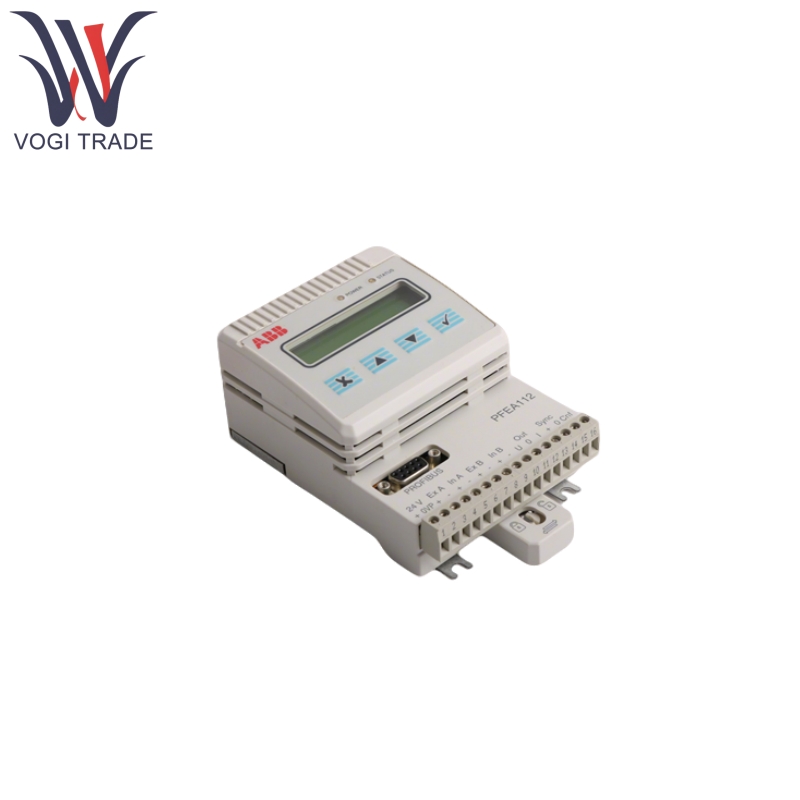

ABB PFEA112-20 3BSE050091R20

Caratteristiche del prodotto

ABB PFEA112-20 3BSE050091R20 supporta gli ingressi del sensore di tensione a doppio canale e utilizza un algoritmo PID per regolare il segnale di uscita (4-20 mA o 0-10 V) in tempo reale, controllando l'attuatore per ottenere fluttuazioni di tensione di ≤ ± 0,5% fs.

ABB PFEA112-20 3BSE050091R20 Viene fornito di serie con interfacce RS-485 (Modbus RTU) e Profibus-DP (DP-V0) e supporta protocolli Ethernet industriali come Ethercat e Profinet tramite una carta di comunicazione.

ABB PFEA112-20 3BSE050091R20 presenta un display LCD da 2 × 16 caratteri incorporato, supportando interfacce multi-linguaggio tra cui inglese e cinese e possono visualizzare valori di tensione in tempo reale, stato di allarme e menu delle impostazioni dei parametri. Il pannello della tastiera supporta la configurazione rapida dei parametri e la diagnosi dei guasti.

ABB PFEA112-20 3BSE050091R20 Supporta la commutazione dell'unità di tensione (N, KN, KG, LBS), la calibrazione del sensore e la regolazione dei parametri del filtro, adattamento a diverse proprietà dei materiali e requisiti di processo.

Prodotto usando il principio

I sensori di tensione (come la serie ABB PFCL/PFTL) convertono la tensione del materiale in segnali analogici di livello MV, che vengono ingressi nell'amplificatore differenziale del modulo PFEA112-20. Il modulo incorpora una fonte di eccitazione a 330Hz per eliminare l'interferenza del rumore ambientale.

Il microprocessore amplifica, filtra ed esegue una conversione da analogico a digitale sul segnale del sensore. Dopo averlo confrontato con il valore di tensione preimpostata, calcola la quantità di controllo usando un algoritmo PID e lo supera all'attuatore (come un'unità servo). Gli utenti possono regolare i parametri PID (P, I, D) tramite software per ottimizzare la risposta dinamica.

I dati possono essere caricati su un computer PLC o host tramite RS-485 o Profibus-DP per il monitoraggio remoto e la configurazione dei parametri. Quando si supporta il protocollo Modbus TCP, può essere integrato con un sistema SCADA per consentire la tracciabilità e l'analisi dei dati di produzione.

Parametro del prodotto

Ecco ABB PFEA112-20 3BSE050091R20 Dettagli elettronici di tensione.
