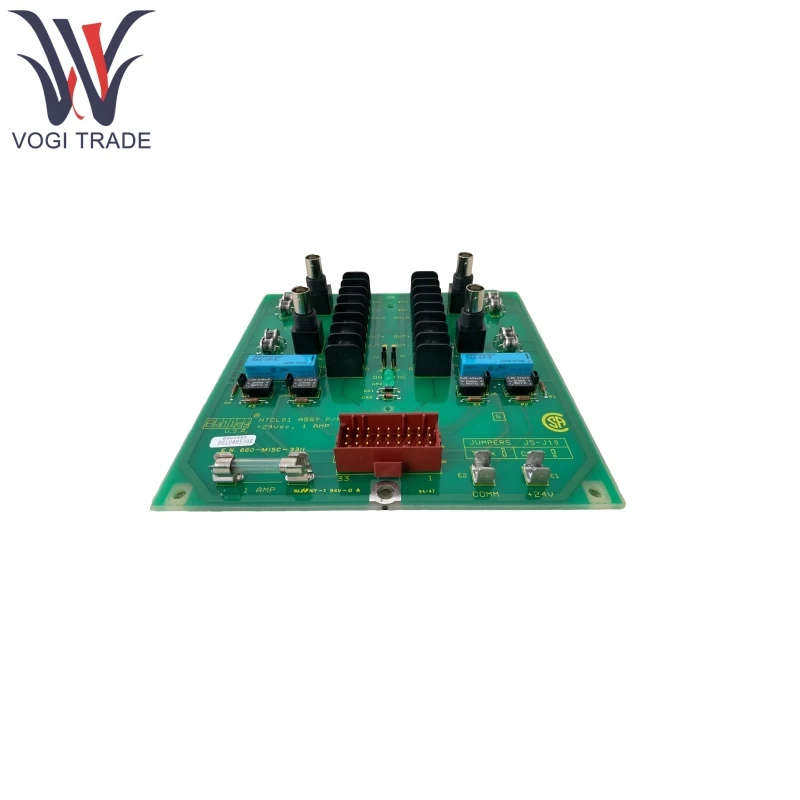

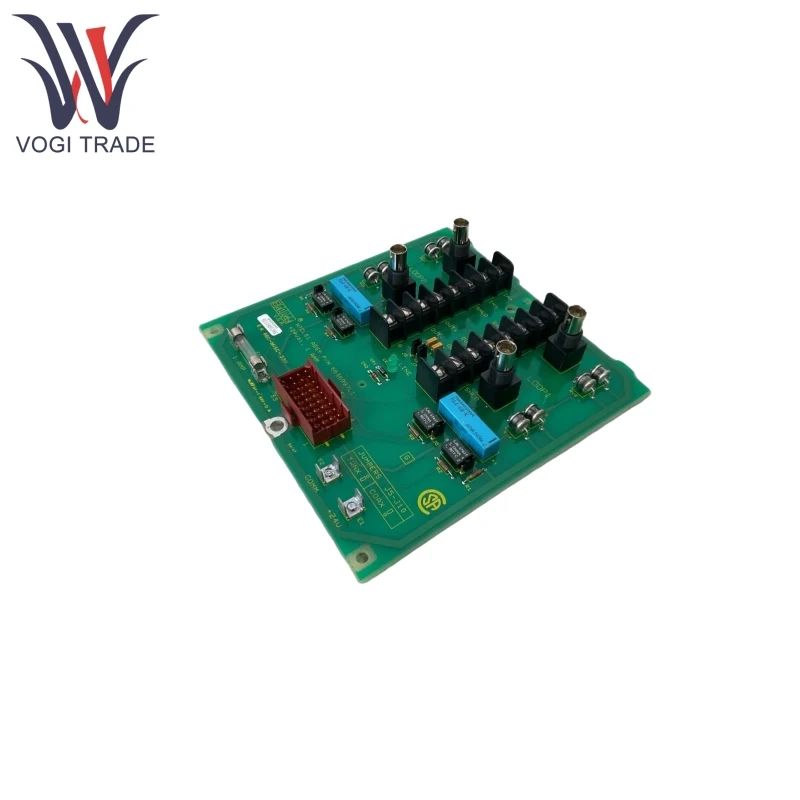

Marchio: ABBDescrizione: unità terminale del collegamento comunicativoCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenABB NTCL01 collega il controller centrale alle stazioni satellitari remote tramite un'interfaccia standardizzata, a supporto dell'accesso misto di segnali analogici (4-20 mA), segnali digitali (quantità discrete) e dispositivi di protocollo HART. La sua funzione principale è quella di convertire i segnali grezzi dai dispositivi di campo in un formato standard riconoscibile dalle DC e consentire la trasmissione a lunga distanza e resistente alle interferenze tramite cavo in fibra ottica o coassiale.
| Produzione |
Abb |
| Numero modello |
NTCL01 |
| Numero di ordinazione |
NTCL01 |
| Catalogare |
Bailey INFI 90 |
| Paese di origine |
Svizzera |
| Codice HS |
8473309000 |
| Dimensione |
22*18*6 cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
ABB NTCL01 supporta segnali standard come 4-20 mA e ± 10 V, con una precisione di ± 0,1% FS.
ABB NTCL01 supporta i contatti secchi e l'uscita/output a livello TTL, con un tempo di risposta di ≤1ms.
ABB NTCL01 può sovrapporre la comunicazione digitale sul segnale 4-20MA per trasmettere informazioni diagnostiche del dispositivo e supporta la configurazione dei parametri remoti.
ABB NTCL01 presenta l'isolamento elettrico tra il lato campo e il lato DCS, con una tensione di isolamento di ≥2500 VRM, impedendo l'interferenza del potenziale a terra.
ABB NTCL01 è conforme allo standard di ambiente industriale EN 61000-6-2, con resistenza alle interferenze RF fino a 10 V/m.
ABB NTCL01 supporta la comunicazione full duplex fino a 1 Mbps. Supporta cavi a doppio asse (fino a 1 km) o cavi coassiali (fino a 5 km) ed è compatibile con i moduli di espansione in fibra ottica (richiede un convertitore esterno).
ABB NTCL01 si integra perfettamente con i sistemi DCS ABB, supporta Modbus RTU (RS-485) e Profibus DP ed è compatibile con sistemi PLC o SCADA di terze parti.
ABB NTCL01 monitora lo stato dell'alimentazione dei dispositivi di campo, la qualità del collegamento di comunicazione e gli allarmi di sovraccarico del segnale in tempo reale. Presenta indicatori di stato a LED (potenza, comunicazione, guasto) per l'identificazione rapida dei problemi.
ABB NTCL01 abilita la lettura remota dei parametri del dispositivo tramite il software di configurazione del protocollo HART o DCS. Supporta aggiornamenti online del firmware senza tempi di inattività.
Prodotto usando il principio
ABB NTCL01 converte il segnale 4-20MA in un valore digitale a 16 bit tramite un convertitore da analogico a digitale (ADC) e lo incapsula in un frame di protocollo Infinet.
Si sovrappone a un segnale digitale FSK da 1200Hz/2200Hz sul segnale analogico per abilitare lo scambio di dati bidirezionale.
Utilizza un processore interno per mappare i dati Modbus RTU in formato Infinet e viceversa.
Comunica con la Master Station (come il controller Innis 01) come stazione di schiavi, a sostegno della catena margherita o della topologia a stella.
Le sue duali porte di rete possono connettersi a due collegamenti indipendenti, cambiando automaticamente in caso di errore. Supporta la funzionalità di Profibus DP Gateway per reti miste multi-protocollo.
Applicazione del prodotto
ABB NTCL01 può essere utilizzato per l'acquisizione dei dati e il controllo remoto dei sensori di pressione della testa e dei misuratori di flusso e supporta l'installazione in aree a prova di esplosione.
Può essere utilizzato per il monitoraggio delle condizioni delle apparecchiature di sottostazione ed è compatibile con lo standard IEC 61850.
Consente il monitoraggio in tempo reale di segnali analogici come il livello del liquido del reattore e il valore del pH e si combina con il protocollo HART per ottenere la manutenzione predittiva.
Abilita la gestione centralizzata della corrente del motore della stazione di pompaggio e dell'apertura della valvola e supporta la comunicazione Modbus RTU con PLC di terze parti.
