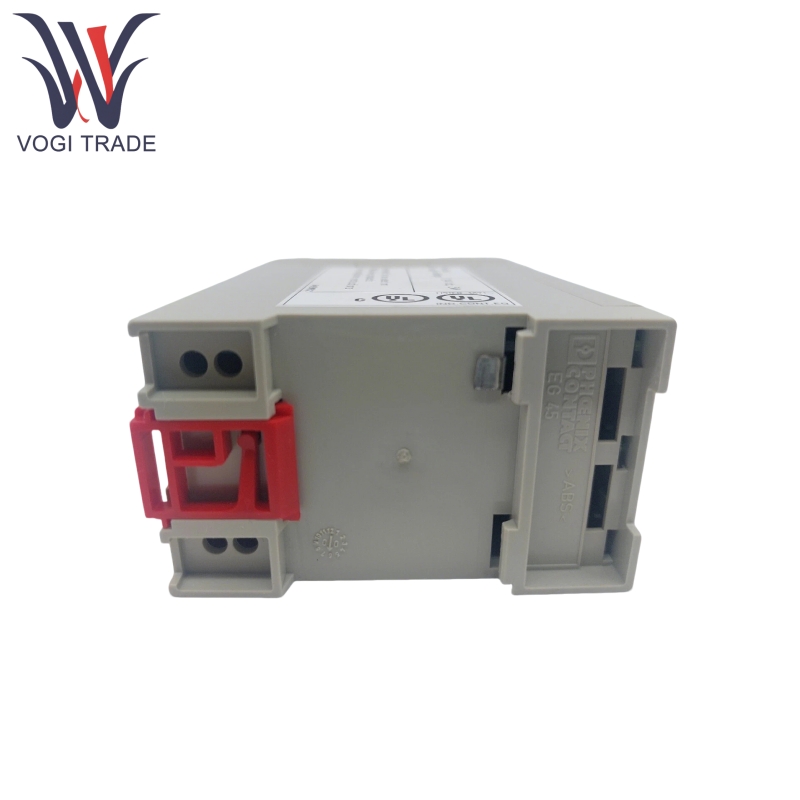

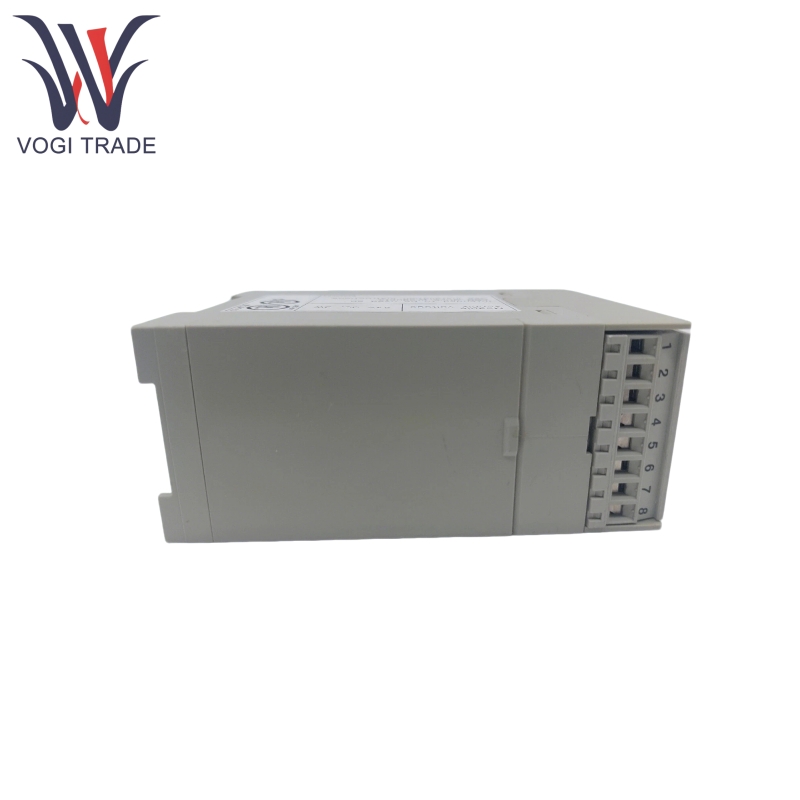

ABB NCSA-01

Caratteristiche del prodotto

ABB NCSA-01 può comunicare con la stazione principale tramite il bus CS 31 e con l'unità di frequenza variabile tramite il collegamento in fibra ottica DDCS, consentendo la trasmissione di dati trasparenti tra i due protocolli.

ABB NCSA-01 supporta la trasmissione bidirezionale di 1-3 set di dati (ciascun set di dati contiene 3 parole di dati a 16 bit), soddisfando diversi requisiti di controllo (set di dati predefiniti 1, espansione tramite configurazione dei parametri).

ABB NCSA-01 supporta la "Modalità Word" (numeri di stazione 0-5, i numeri di stazione condivisi richiedono l'indicizzazione dell'indirizzo) e la "modalità binaria" (numeri di stazione 0-57, numerazione indipendente), compatibile con diverse configurazioni di stazione Master CS 31.

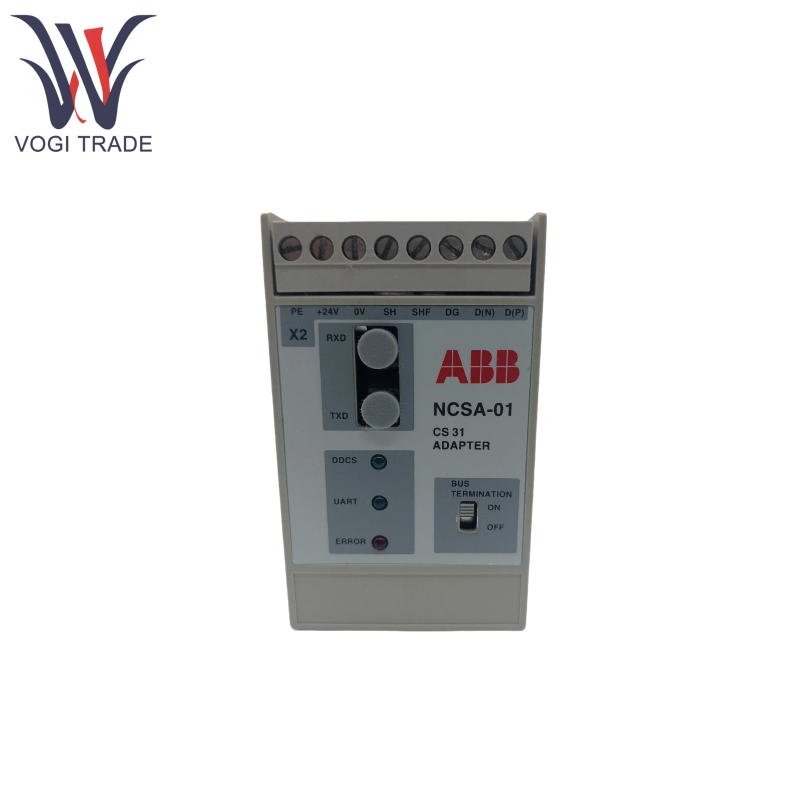

ABB NCSA-01 fornisce un feedback in tempo reale sullo stato del collegamento tramite 3 indicatori a LED (DDC, UART, errore), come guasti di collegamento in fibra ottica DDCS, errori di bus CS 31 e guasti hardware, facilitando la risoluzione rapida dei problemi.

ABB NCSA-01 è dotato di resistori di termini integrati che possono essere abilitati/disabilitati tramite un interruttore, accomodando i requisiti di installazione della fine del bus e riduzione della riflessione del segnale.

ABB NCSA-01 supporta la messa a terra affidabile, l'isolamento elettrico del collegamento ottico e la resistenza di interferenza elettromagnetica (conforme agli standard EMC EN 50081-2 e EN 50082-2).

Prodotto usando il principio

ABB NCSA-01 può ricevere comandi di controllo inviati dalla stazione principale tramite il bus CS 31, che sono incapsulati nel set di dati sotto forma di "parole dati".

ABB NCSA-01 può convertire i dati del protocollo CS 31 in formato del protocollo DDCS e trasmetterli nell'unità di frequenza variabile tramite un collegamento in fibra ottica. Lo stato operativo dell'unità di frequenza variabile viene trasmesso a NCSA-01 tramite il collegamento DDCS, convertito in protocollo CS 31 e inviato alla stazione principale.

ABB NCSA-01 può monitorare lo stato del collegamento Bus e DDCS CS 31 tramite circuiti integrati. Se viene rilevato un errore hardware, innesca un allarme LED di errore.

Se il modulo si trova alla fine del bus CS 31, consentire alla resistenza di terminazione di ridurre la riflessione del segnale e garantire una comunicazione stabile.

Parametro del prodotto

Quanto segue è il dettaglio del modulo adattatore NCSA-01 ABB.
