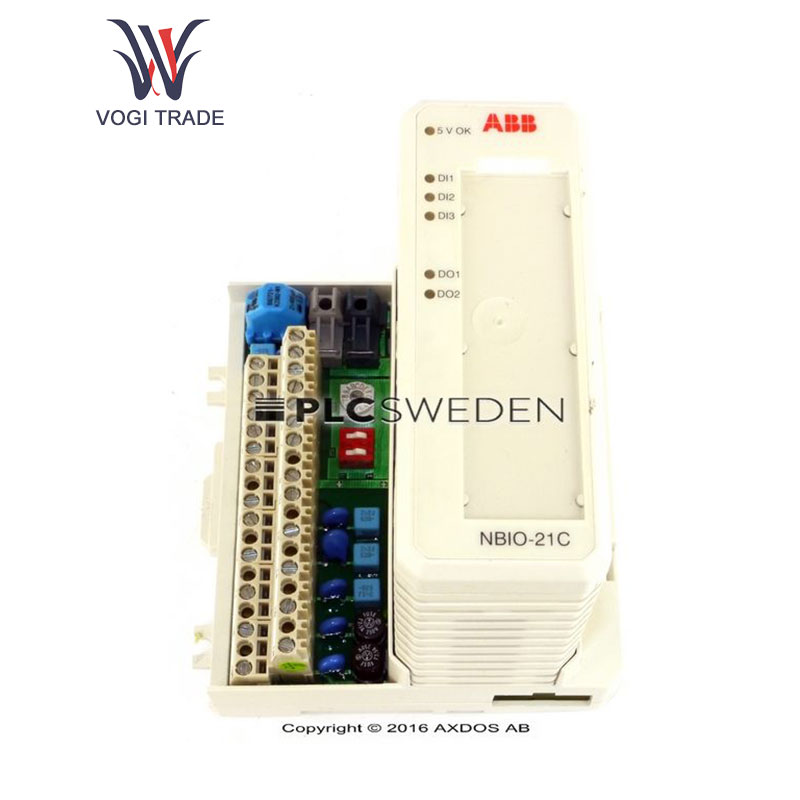

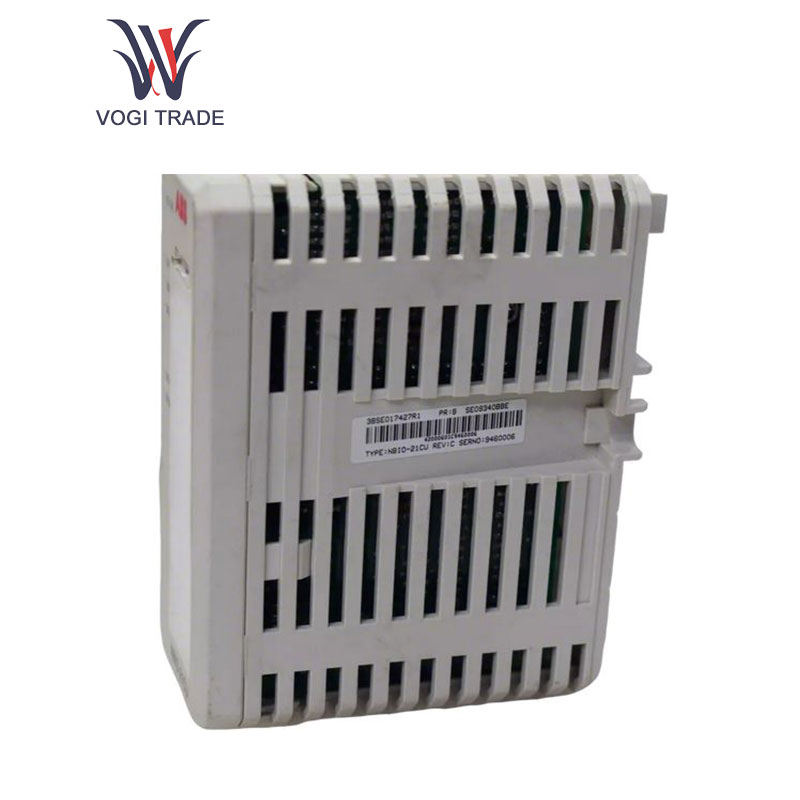

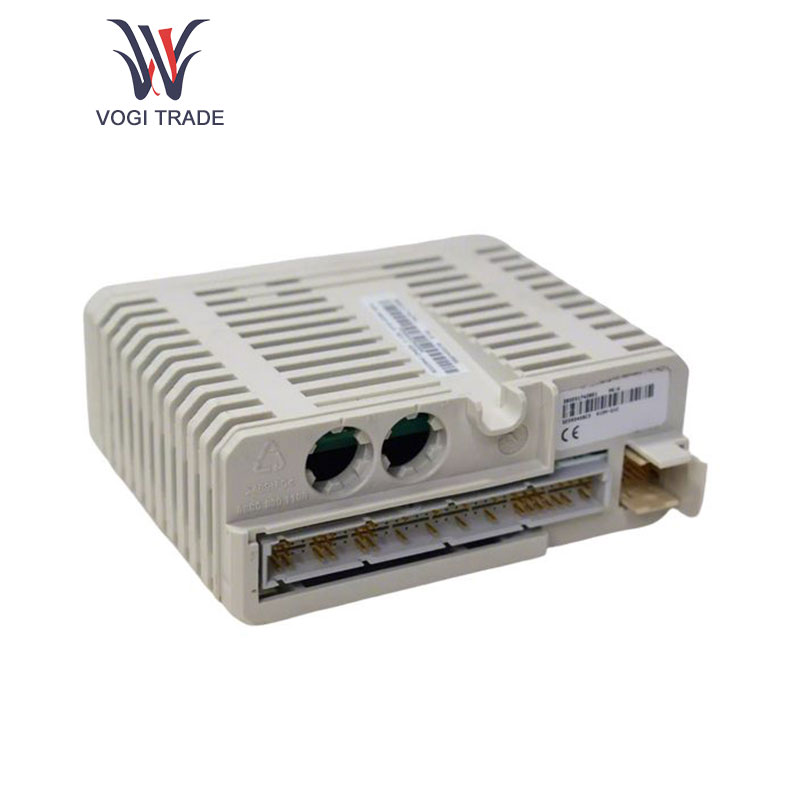

ABB NBIO-21C

Dettagli

I moduli ABB NBIO-21C sono ampiamente utilizzati nell'automazione industriale.

Parametri di lavoro

Intervallo di tensione: Intervallo di tensione operativa consigliato da NBIO-21C: 24-32 V CC; intervallo minimo di tensione operativa estesa: 20-36 V CC; protezione da sovratensione: <42,5 VCC. Intervallo di corrente di uscita: ciascun modulo contiene fino a sei canali di uscita; la corrente in uscita dei punti 2, 3, 4, 6, 7 e 8 è compresa tra 4 e 20 mA; i punti 1 e 5 possono emettere correnti nell'intervallo 20-320 mA.

Precisione di uscita: all'interno dell'intervallo operativo, la precisione di uscita di NBIO-21C è entro lo 0,25%; ha un'ottima precisione nell'intervallo da 0° a 60°C; carico: in base alla tensione variabile, è possibile ottenere la seguente capacità di carico. Ad esempio, quando l'uscita del segnale analogico è 20 V CC 4-20 mA, il carico corrispondente all'uscita del segnale analogico è ≤ 275 Ω, l'uscita 20-320 mA è ≤ 275 Ω e il rapporto tra il carico corrispondente all'uscita e la tensione del circuito esterno è ≤15Ω; ≤475Ω, ≤25Ω a 24 V CC, ecc. Capacità di overrange: il overrange di uscita 4-20 mA è 2-21,2 mA (overrange + 6%) FSR. Il overrange in uscita da 20-320 mA è 20-339,2 mA (overrange + 6%) FSR. La risoluzione è a 12 bit e il segnale analogico in uscita è più preciso.

Caratteristiche del prodotto

Elevata precisione: NBIO-21C ha una precisione di uscita inferiore allo 0,25%, che può ottenere un controllo e una regolazione precisi di varie variabili come temperatura, pressione, flusso, ecc. nei processi industriali, garantendo l'accuratezza e la stabilità della produzione industriale. Configurazione multi-uscita: l'uscita a 6 canali facilita il controllo/copertura simultanea di più dispositivi o loop, riducendo così il numero di moduli e limitando al tempo stesso la complessità e il costo del sistema.

Ampia adattabilità della tensione: intervallo di tensione 20-36 V CC, può funzionare stabilmente in diversi ambienti di alimentazione. Questa funzione migliora l'adattabilità e l'affidabilità del sistema, rendendolo vantaggioso in alcuni ambienti con grandi fluttuazioni di alimentazione (come alcuni siti industriali). Funzione di protezione da sovratensione: la protezione da sovratensione inferiore a 42,5 V CC può impedire efficacemente che l'aumento anomalo della tensione di alimentazione danneggi il modulo, migliorando così la durata e la sicurezza del modulo.

Campo di applicazione

Sistema di controllo dell'automazione industriale: NBIO-21C può essere applicato a varie linee di produzione di automazione industriale come prodotti chimici, petrolio, gas naturale, prodotti farmaceutici, alimenti e bevande. In quanto modulo di uscita analogico chiave nel sistema di controllo, può ottenere un controllo preciso di vari parametri nel processo di produzione.

Sistema di alimentazione: utilizzato per la generazione, trasmissione, distribuzione e altre operazioni di energia, controlla e regola i parametri operativi delle apparecchiature elettriche, compreso il controllo della corrente di eccitazione del generatore, la regolazione della tensione della sottostazione, ecc., per garantire il funzionamento stabile del sistema di alimentazione.

Campo dell'edificio intelligente: utilizzato per controllare il sistema di climatizzazione, il sistema di ventilazione, il sistema di illuminazione, ecc. dell'edificio, regolare automaticamente i parametri ambientali, eseguire una gestione energetica ottimale e migliorare il comfort e l'effetto di risparmio energetico dell'edificio.
