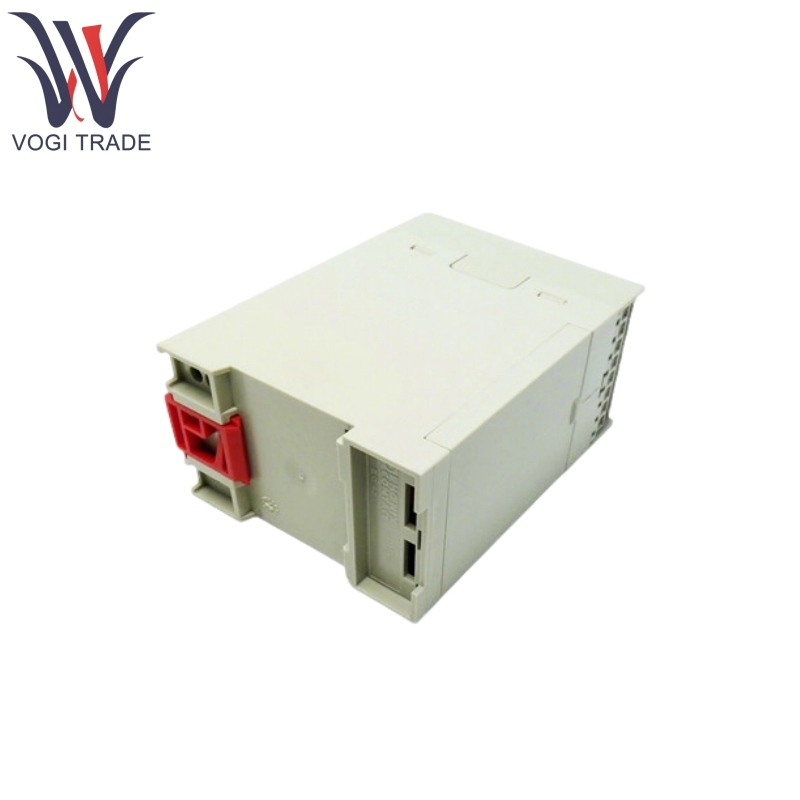

ABB NAIO-02

Caratteristiche del prodotto

ABB NAIO-02 supporta segnali bipolari fissi, inclusi ± 0 (4) ~ segnali di corrente ~ 20MA, ± 0 (2) ~ 10 V segnali di tensione e segnali di tensione ± 0 ~ 2V, soddisfando i requisiti per l'acquisizione del segnale analogico in direzione positiva e negativa.

ABB NAIO-02 fornisce due canali da 0 (4) a 20 mA, in grado di guidare attuatori esterni (come valvole o valvole di controllo della velocità), con una resistenza di carico di ≤700 Ω.

L'input ABB NAIO-02 utilizza bit di dati a 11 bit + bit di segno a 1 bit conversione A/D (modalità bipolare) e l'output è conversione D/A a 12 bit, con un'accuratezza di ± 0,5% della scala su tutta la scala (a 25 ° C), garantendo l'accuratezza dell'acquisizione e del controllo del segnale.

ABB NAIO-02 può essere collegato alla scheda NAMC dell'unità di frequenza variabile ACS 600 tramite un collegamento in fibra ottica, a supporto di una velocità di trasmissione di 1 Mbit/s. Funziona come una stazione slave all'interno della rete Ring DDCS, con dati periodicamente volati dalla Master Station (NAMC).

Input, uscite, alimentazione e terra sono progettati con isolamento (tensione di prova: 1,5 kV AC/1 minuto), offrendo una forte resistenza alle interferenze elettromagnetiche e idoneità per ambienti industriali con alti livelli di rumore.

ABB NAIO-02 può essere configurato con un numero di nodo univoco (0–127) tramite un interruttore DIP a 7 bit, garantendo una comunicazione senza conflitti con altri moduli all'interno della rete Ring DDCS.

Applicazione del prodotto

ABB NAIO-02 può essere applicato a linee di produzione industriali, sistemi di pompaggio e ventole, attrezzature per gru, controllo di processo e altri campi.

Linee di produzione industriale:

Espandere l'interfaccia analogica dell'unità di frequenza variabile ACS 600 per raccogliere parametri di processo come temperatura e pressione dalla linea di produzione e segnali di controllo dell'uscita per regolare la velocità della cinghia del trasportatore o lo stato operativo dell'apparecchiatura.

Sistemi di pompa e ventola:

Monitorare la pressione/flusso della pipeline attraverso ingressi analogici e segnali di uscita per controllare la velocità delle pompe o delle ventole per ottenere una regolamentazione a circuito chiuso.

Attrezzatura per gru:

In combinazione con l'unità della gru ACS 600, raccogliere segnali analogici dai sensori di carico, segnali di controllo dell'uscita per regolare la velocità di sollevamento e garantire un funzionamento sicuro.

Controllo del processo:

Nelle applicazioni chimiche e metallurgiche, espandere la raccolta e il controllo di parametri analogici come livello di liquido e concentrazione e collaborare con l'unità di frequenza variabile per ottenere una regolazione precisa del processo.

Parametro del prodotto

Di seguito è riportato il dettaglio del modulo di estensione I/O analogico ABB NAIO-02.
