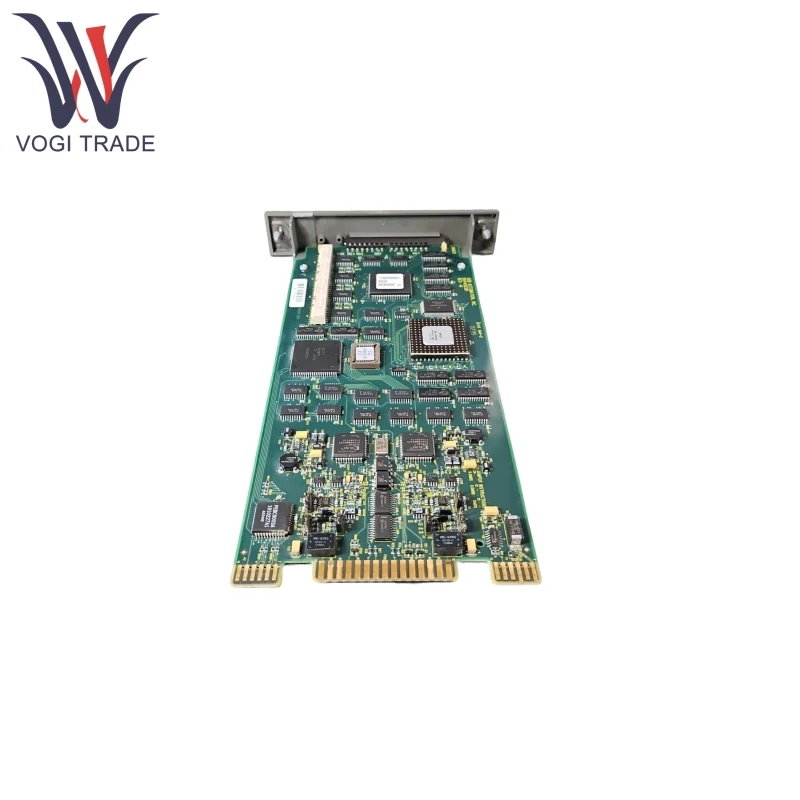

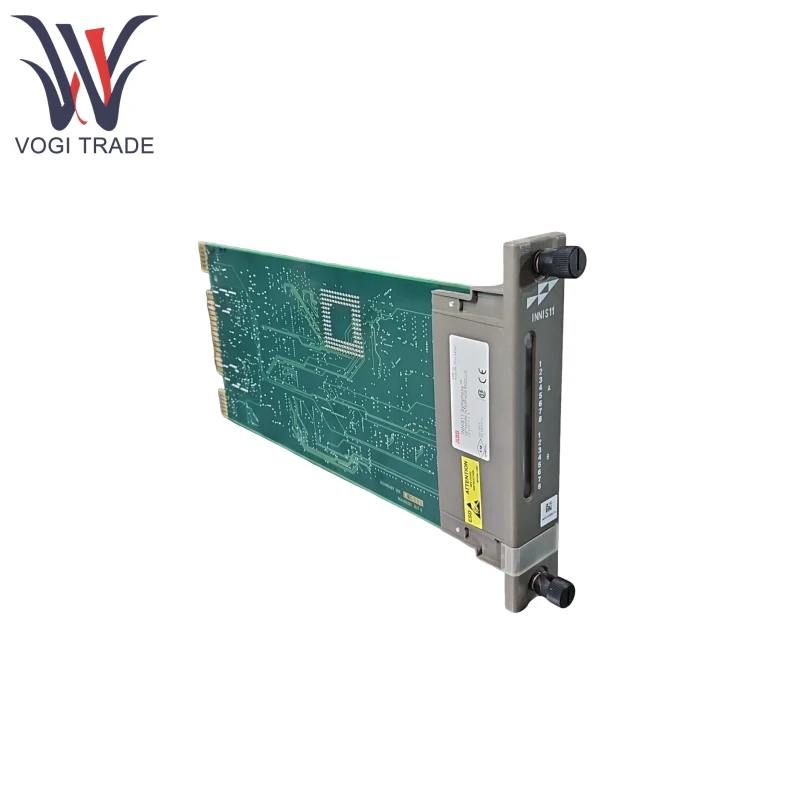

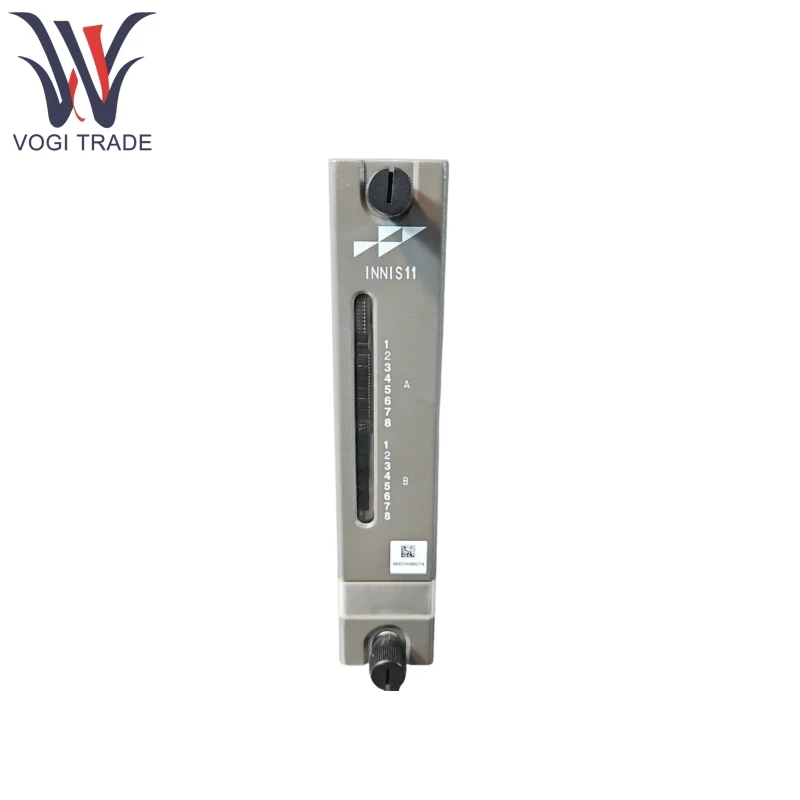

Marchio: ABBDescrizione: Modulo slave dell'interfaccia di reteCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenABB Innis11 funge da ponte di comunicazione bidirezionale tra l'unità di controllo del processo e la rete Infi-net. Alla base, è un convertitore di protocolli intelligenti che consente una conversione senza soluzione di continuità tra diversi protocolli di comunicazione attraverso un livello di astrazione hardware, a supporto di pile di protocolli industriali come Ethernet/IP, Modbus TCP/IP e Profinet.
| Produzione |
Abb |
| Numero modello |
Innis11 |
| Numero di ordinazione |
Innis11 |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8473309000 |
| Dimensione |
34*18*6cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
La velocità di base ABB Innis11 è di 10 Mbps (rete di controllo)/2 Mbps (bus del modulo) e supporta la comunicazione in fibra ottica da 1 Gbps (richiede un convertitore in fibra ottica esterna).
ABB INNIS11 Data Throughput è di 3.000 punti/secondo aggiornamenti di dati in tempo reale, con un ritardo di conversione del protocollo di <5 ms (valore tipico) e un'architettura di memoria di 208 kb di RAM (archiviazione dati) + 64 kb ROM (archiviazione del firmware).
ABB Innis11 supporta 1.500 punti SOE (sequenza di eventi), 256 trigger complessi (ciascuno con 16 operandi) e presenta un meccanismo di doppia verifica del controllo della ridondanza ciclica CRC-16 + Controllo parity.
ABB Innis11 può monitorare la temperatura del modulo, la tensione e lo stato di comunicazione in tempo reale e supporta il fallimento del modulo singolo senza influire sul funzionamento di altri nodi.
Prodotto usando il principio
ABB INNIS11 può formare un'unità di interfaccia di comunicazione doppia ridondante con il modulo di elaborazione della rete INNPM11, adottando un'architettura da master-slave:
Innpm11 è responsabile dell'analisi del protocollo e della pianificazione dei dati.
Innis11 gestisce la trasmissione dei dati del livello fisico e l'isolamento elettrico.
Collegato ai moduli I/O locali tramite il bus di controllo (83,3 kbps).
ABB INNIS11 può incapsulare i comandi di controllo PCU nel formato del frame INFI-NET e inviarli alla stazione principale, ricevere dati di rete e decapsularli in un formato di segnale riconoscibile dai moduli I/O locali. Raggiunge una sincronizzazione dell'orologio a livello di rete ± 1MS attraverso il modulo di sincronizzazione del tempo INTKM01.
ABB Innis11 supporta la mappatura bidirezionale tra protocolli proprietari DCS e protocolli industriali generali, fornisce per gli utenti un'interfaccia API per definire le regole di conversione del protocollo personalizzato.
Applicazione del prodotto
ABB Innis11 supporta il controllo a circuito chiuso della temperatura e della pressione del reattore ed è compatibile con i sistemi DCS con oltre 2.000 punti.
Consente il controllo coordinato delle unità di centrali elettriche, raggiungendo la risposta a livello di millisecondi ai comandi AGC.
Monitora i parametri ambientali della camera pulita e è conforme ai requisiti di firma elettronica della FDA 21 CFR.
Supporta il controllo collaborativo dei robot, consentendo la comunicazione in tempo reale IO in tempo reale e la pianificazione del sistema logistico delle camere pulite, ottenendo una precisione di posizionamento di ± 10 mm.
Abilita il controllo del movimento multi-asse sincronizzato, supportando le estensioni del protocollo Ethercat.
Supporta il controllo di accesso all'energia distribuito, conforme allo standard IEC 61850, con il monitoraggio centralizzato dei sistemi UPS per ottenere l'ottimizzazione in tempo reale dei valori PUE.
