ABB INNIS01

Caratteristiche del prodotto

ABB INNIS01 supporta la comunicazione seriale unidirezionale ad alta velocità INFI-NET con velocità selezionabili di 10 Mbps o 2 Mbps per soddisfare i requisiti di trasmissione dei dati in tempo reale.

In caso di guasto del modulo principale, il modulo di backup riprende automaticamente la comunicazione, garantendo il funzionamento ininterrotto del sistema.

ABB INNIS01 incorpora meccanismi di controllo della ridondanza ciclica e checksum per garantire l'integrità dei dati.

ABB INNIS01 supporta la sostituzione online dei moduli senza tempi di inattività, riducendo significativamente i costi di manutenzione e i tempi di inattività del sistema.

ABB INNIS01 è compatibile con protocolli industriali come Modbus TCP/IP, IEC 61850 e DNP 3, consentendo l'integrazione con dispositivi di terze parti.

ABB INNIS01 è compatibile con l'intera gamma di sistemi di controllo ABB e supporta la sincronizzazione in tempo reale dell'intero impianto se utilizzato insieme al modulo orologio INTKM01.

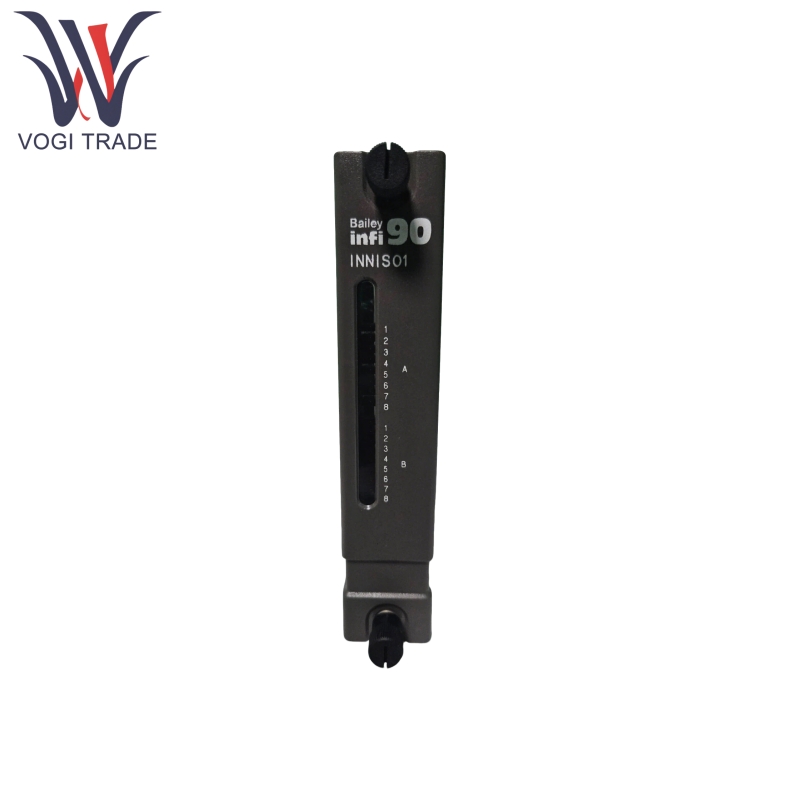

Il pannello frontale è dotato di 16 indicatori luminosi di stato che mostrano lo stato della comunicazione, i codici di errore e il conteggio degli eventi in tempo reale.

ABB INNIS01 comunica con i moduli di controllo tramite un bus di espansione I/O, supportando la configurazione remota e la diagnosi dei guasti.

Principio di utilizzo del prodotto

I comandi di controllo della PCU vengono trasmessi a INNIS01 tramite il bus di espansione I/O, incapsulati in formato INFI-NET dal circuito di comunicazione del microprocessore e inviati alla rete ad anello tramite cavo coassiale.

Quando riceve i dati, ABB INNIS01 analizza i segnali della rete ad anello, li converte in un formato riconoscibile dalla PCU e li restituisce al modulo di controllo tramite il canale di controllo.

ABB INNIS01 funziona insieme al modulo orologio INTKM01 per stabilire una catena di sincronizzazione temporale attraverso l'unità terminale NTST01, fornendo timestamp ad alta precisione a livello μs per tutte le apparecchiature dell'impianto, adatte a scenari come la registrazione di sequenze di eventi.

Due moduli INNIS01 e due moduli INNP11 formano una coppia ridondante. Il modulo principale invia periodicamente un "segnale di battito cardiaco", mentre il modulo di standby esegue il monitoraggio in tempo reale. Se il battito cardiaco viene interrotto, il modulo standby subentra entro 50 ms.

Applicazione del prodotto

ABB INNIS01 collega il controller di eccitazione alla stazione operatore, consentendo il monitoraggio in tempo reale e la diagnosi dei guasti del gruppo elettrogeno.

Nelle reti intelligenti, ABB INNIS01 supporta il controllo della connessione alla rete e l'acquisizione dei dati per le fonti energetiche distribuite (fotovoltaico, eolico).

Nelle industrie di processo come quella petrolchimica e farmaceutica, ABB INNIS01 funge da hub di comunicazione per i sistemi DCS, collegando strumenti di campo, PLC e computer di livello superiore.

Nelle linee di produzione automobilistica, ABB INNIS01 coordina robot, servosistemi e apparecchiature di ispezione visiva per ottenere una produzione flessibile.

Se utilizzato con i moduli di ingresso digitale IMSET01/IMSED01, ABB INNIS01 raccoglie i segnali di commutazione con una risoluzione di 1 ms e genera registri eventi con timestamp tramite una catena di sincronizzazione temporale, che vengono utilizzati per la ricerca dei guasti e i controlli di conformità.
