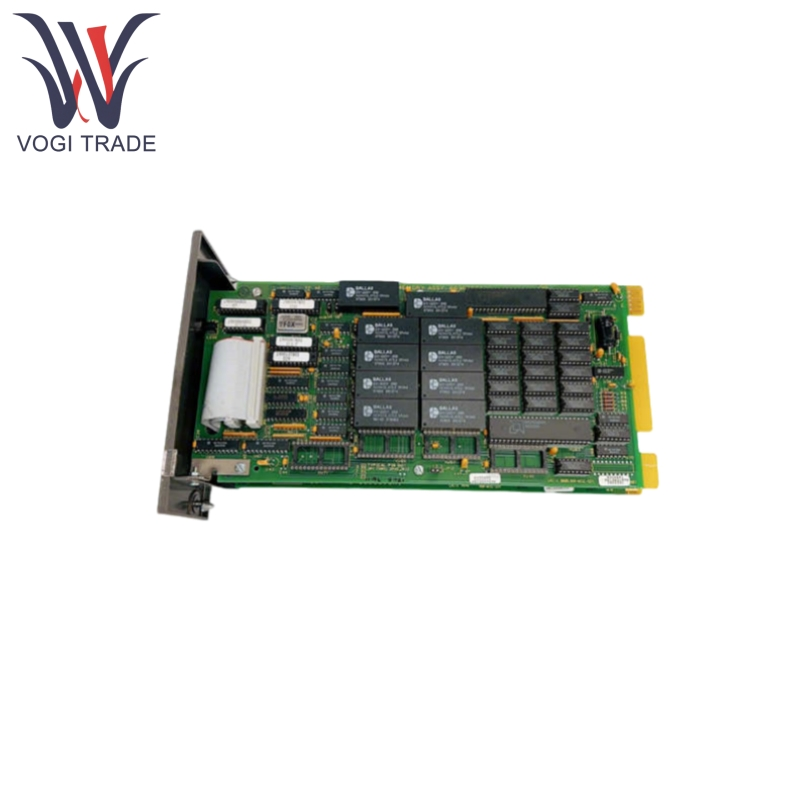

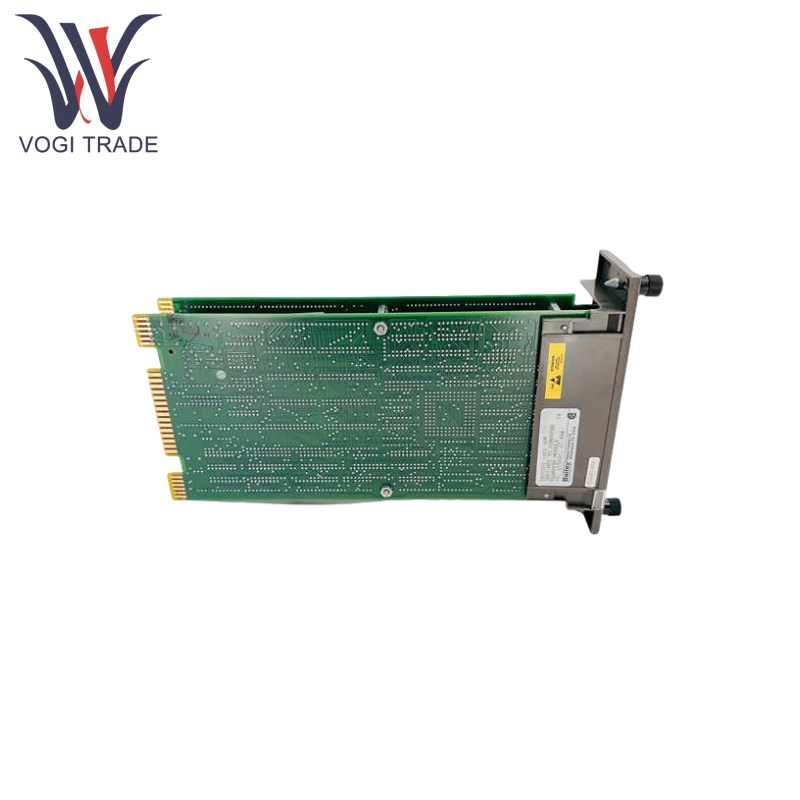

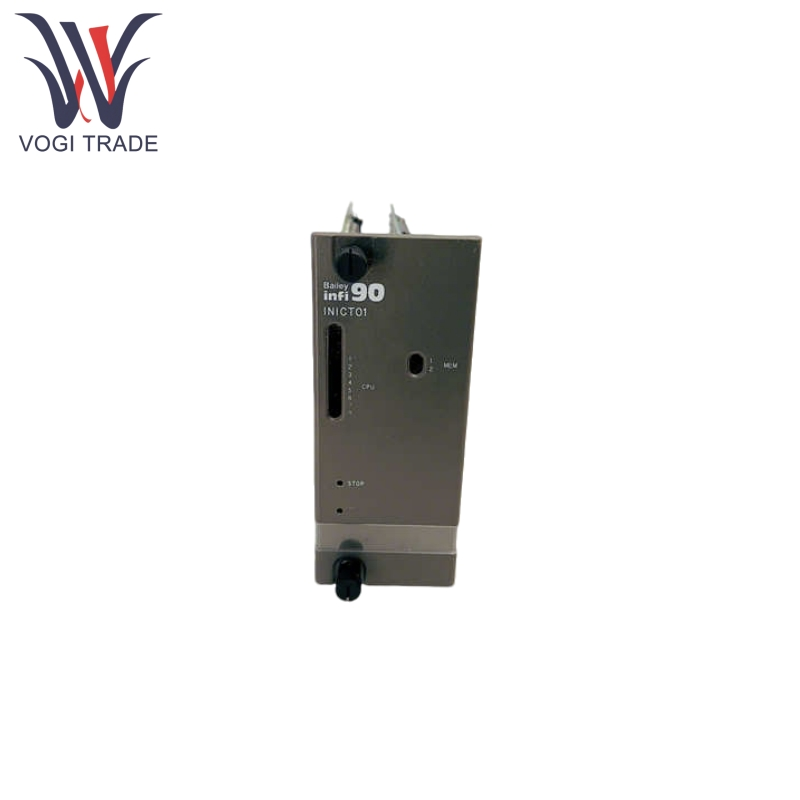

Marchio: ABBDescrizione: Modulo di trasferimento del computerCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenABB INICT01 può convertire il protocollo proprietario della rete INFI-NET in un protocollo RS-232 riconoscibile per computer, a supporto dell'interazione a due vie, può anche trasmettere i dati dei dispositivi di campo al terminale di monitoraggio in tempo reale e inviare comandi di controllo alla rete INFI-NET per ottenere il controllo a circuito chiuso.
| Produzione |
Abb |
| Numero modello |
INICT01 |
| Numero di ordinazione |
INICT01 |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8473309000 |
| Dimensione |
12*12*4cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
I canali di ingresso/output ABB INICT01 sono dotati di isolamento CA 500V, resistendo efficacemente a inglesi e interferenze elettromagnetiche in ambienti industriali.
ABB INICT01 incorpora circuiti di protezione da sovratensione/sovracorrente e supporta l'input di ridondanza dell'alimentazione a doppia alimentazione (24 V CC ± 10%), garantendo un funzionamento continuo in scenari critici.
ABB INICT01 presenta impostazioni di interruttore DIP, con la scheda CPU dotata di tre set di switch DIP, consentendo la configurazione diretta di parametri di comunicazione come la velocità di baud (50-19200 bps), il bit di parità e la lunghezza del bit di dati senza intervento software.
ABB INICT01 ha una ROM da 256 kb per l'archiviazione del firmware, 512kB RAM per l'elaborazione dei dati in tempo reale e NVRAM da 80 kb per preservare le informazioni di configurazione che non si perdono durante le interruzioni di corrente.
ABB INICT01 ha duali porte RS-232 che supportano la comunicazione full duplex, consentendo una connessione simultanea a un computer host e un controller ridondante, con un intervallo di velocità di baud di 50-19200 bps.
ABB INICT01 supporta i protocolli INFI 90 e Modbus RTU e può essere ampliato per supportare Profibus, Ethernet/IP e altri protocolli tramite un gateway.
ABB INICT01 mostra otto condizioni di stato, tra cui potenza, comunicazione ed errore, tramite LED indipendenti, e può essere utilizzato con il pulsante di arresto del pannello frontale per una rapida localizzazione dei guasti.
ABB INICT01 supporta l'output della porta seriale dei registri di runtime, inclusi i codici di errore di comunicazione, il rendimento dei dati e altre informazioni diagnostiche.
Prodotto usando il principio
ABB INICT01 analizza il protocollo INFI 90 tramite un chip di interfaccia dedicato per estrarre variabili di processo, setpoint e altri frame di dati.
Può incapsulare dati grezzi in ASCII compatibili con RS-232 o formati binari, supportando Modbus RTU, protocolli personalizzati e altri formati di output.
I comandi di controllo vengono trasmessi al contrario tramite lo stesso percorso, supportando la scrittura dei dati batch e il fattore di attivazione a comando singolo.
Può utilizzare il software di programmazione ABB AC31Graf per le impostazioni dei parametri del modulo, il debug del collegamento di comunicazione e le definizioni di mappatura dei dati.
Fornisce driver di porta seriale virtuale per Windows/Linux, supportando il middleware di comunicazione industriale come OPC UA e OPC DA.
Parametro del prodotto
Il seguente dettaglio è per ABB INICT01 Modulo di trasferimento del computer.
| Categoria dei parametri |
Specifiche specifiche |
| Requisito di potenza |
24 V DC (± 10%), consumo energetico ≤ 500mW Potenza ausiliaria: +5V DC @ 4.2A, +15 V DC @ 40Ma, -15V DC @ 20MA |
| Performance di comunicazione |
Tasso di trasmissione dei dati: 50-19200bps, latenza ≤ 10ms, supporta la modalità di comunicazione asincrona con 9 bit di dati + 1 bit di arresto |
| Adattabilità ambientale |
Temperatura di funzionamento: -20 ° C ~ 60 ° C Temperatura di conservazione: -40 ° C ~ 85 ° C Umidità: 5% ~ 95% (non condensante) Classe di protezione: IP20 |
| Caratteristiche I/O. |
Ingresso digitale: isolamento fotoelettrico 24 V CC Uscita analogica: 4-20 mA (± 0,1% FS) Output di relè: 250 V AC / 5A |
