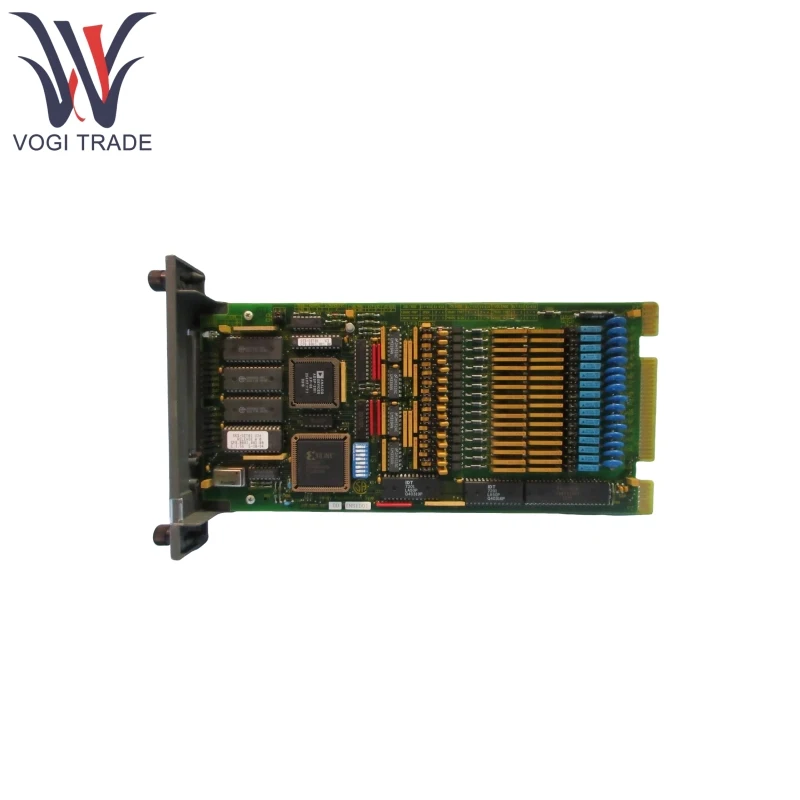

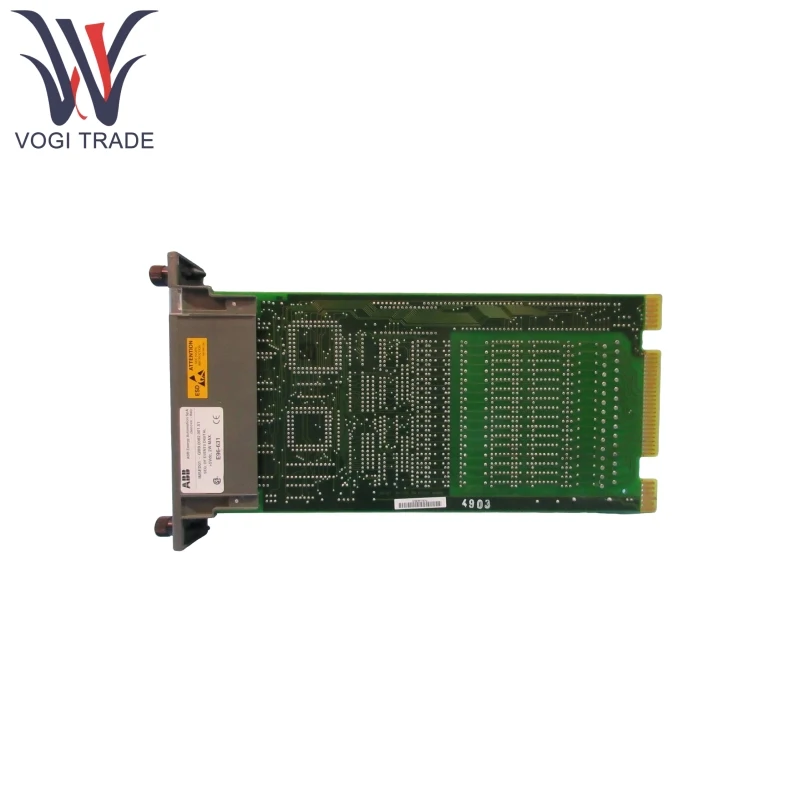

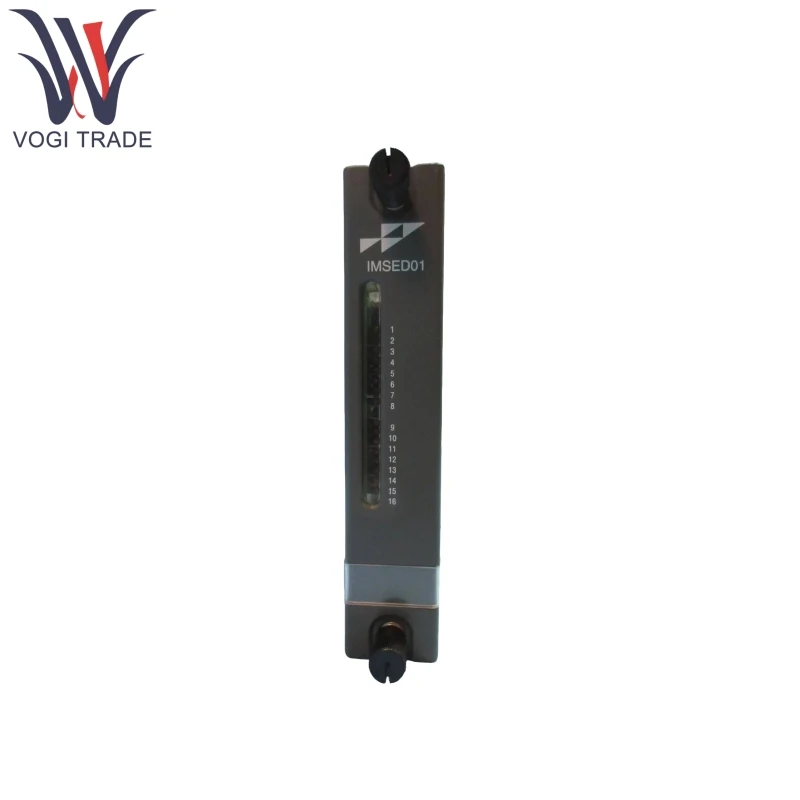

ABB IMSED01

Marchio: ABB
Descrizione: Sequenza degli eventi Modulo di input digitale
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 4
Termina di pagamento: t/t
Porta di spedizione: Shenzhen
ABB IMSED01 viene utilizzato principalmente per raccogliere le transizioni statali di segnali digitali nei processi industriali e inoltrare questi eventi al modulo principale del sistema per la registrazione e l'elaborazione. Ciò si ottiene attraverso i saltatori, gli interruttori e le unità terminali sul circuito, nonché moduli di configurazione shunt e canali I/O.

Invia richiesta

Descrizione del prodotto

Produzione	Abb
Numero modello	IMSED01
Numero di ordinazione	IMSED01
Catalogare	-
Paese di origine	Svizzera
Codice HS	8473309000
Dimensione	34186cm
Peso	0,4 kg

Caratteristiche del prodotto

ABB IMSED01 può gestire fino a 16 input di campo digitale, concentrandosi sulla cattura di eventi di transizione dello stato del segnale. Ogni canale di input utilizza l'isolamento ottico per migliorare la resistenza alle interferenze.

ABB IMSED01 supporta più tensioni di input e può essere programmato individualmente a 24 VDC (± 10%), 48VDC (± 10%), 125VDC (± 10%) o 120VAC (± 10%, solo per la logica di controllo del sistema).

ABB IMSED01 comunica con il controller Harmony tramite il bus di espansione I/O e il controller si configura e lo accede utilizzando il codice funzione 242 (interfaccia evento digitale SOE).

ABB IMSED01 può coesistere con il modulo IMSET01 sullo stesso segmento del bus di espansione I/O, supportando fino a 63 moduli IMSED01 in combinazione con 1 modulo IMSET01.

Gli eventi di transizione di stato digitale che raccoglie sono aggregati a livello di unità di controllo dell'armonia e inoltrati al modulo principale INSEM01 per la gestione centralizzata.

Prodotto usando il principio

ABB IMSED01 monitora continuamente segnali di input digitale collegati, catturando eventi di transizione di stato "on-off" o "off-on".

Gli eventi raccolti sono aggregati con informazioni dal modulo ABB IMSED01 a livello di HCU e quindi inoltrati al modulo principale Insem01 tramite il bus di espansione I/O.

Il modulo principale INSEM01 ha soppiantato il tempo degli eventi, li memorizza in un database interno e notifica l'interfaccia umana-macchina e trasmette i dati per la generazione di report quando sono soddisfatte le condizioni del trigger.

ABB IMSED01 si basa sul modulo principale di sincronizzazione del tempo INTKM01 nel sistema (tramite un collegamento RS-485) per ottenere la sincronizzazione del tempo a livello di sistema, garantendo l'accuratezza dei timestamp per eventi.

Parametro del prodotto

Il seguente dettaglio è per la sequenza ABB IMSED01 del modulo di input digitale eventi.

Categoria	Parametri specifici
Requisito di potenza	+5VDC (± 5%), corrente tipica 350MA
Microprocessore	Frequenza operativa a 16 bit 10 MHz
Memoria	64kb RAM Camera da 64 kb
Input digitali	Intervallo di tensione: 24 VDC/48VDC/125VDC (± 10%), 120VAC (± 10%) Corrente tipica: 5 mA a 24 VDC, 4Ma a 48VDC/125VDC, 5Ma a 120Vac
Tensione di accensione/spegnimento	Accendi (minimo): 21.6VDC per 24 VDC, 43,2 VDC per 48 VDC, 112,5 VDC per 125VDC, 108VAC per 120VAC Turn-off (massimo): 10VDC per 24 VDC, 20VDC per 48 VDC, 50VDC per 125VDC, 50VAC per 120 VAC
Caratteristiche di corrente di input	Corrente massima a Accendi minima: 4Ma a 21,6 VDC, 4,4 mA a 43,2 VDC, 3,2 mA a 112,5 VDC, 4MA a 108VAC Corrente massima off-foglio: 1.5 mA (per tutte le tensioni)
Tempo di risposta	Valori tipici: DC Fast (1,1ms), DC Slow (18MS), AC (5ms dopo il primo mezzo ciclo positivo)
Prestazioni di isolamento	Channel to System: 1000VDC/V RMS Channel to Channel: 350VDC/V RMS
Protezione da sovratensione	Conformazioni con il test di capacità di capacità IEEE-472-1974
Parametri ambientali	Temperatura di funzionamento: 0 ° C-70 ° C (32 ° F-158 ° F) Umidità relativa: 5% -95% (≤55 ° C, non condensando), 5% -45% (70 ° C, non condensante) Grado di inquinamento: i Altitudine: 0 ~ 3 km (1,86 miglia)
