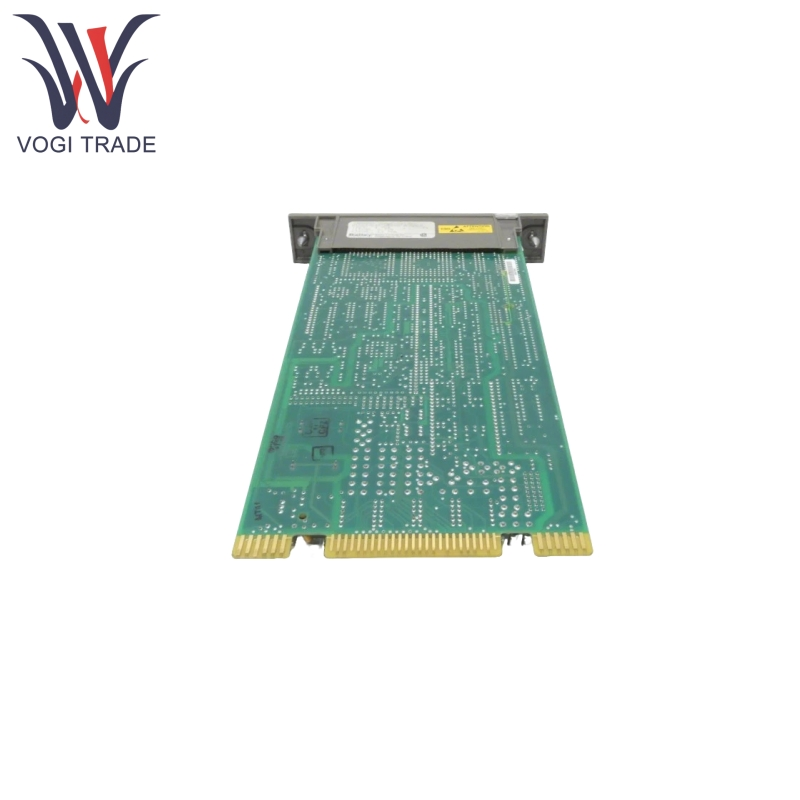

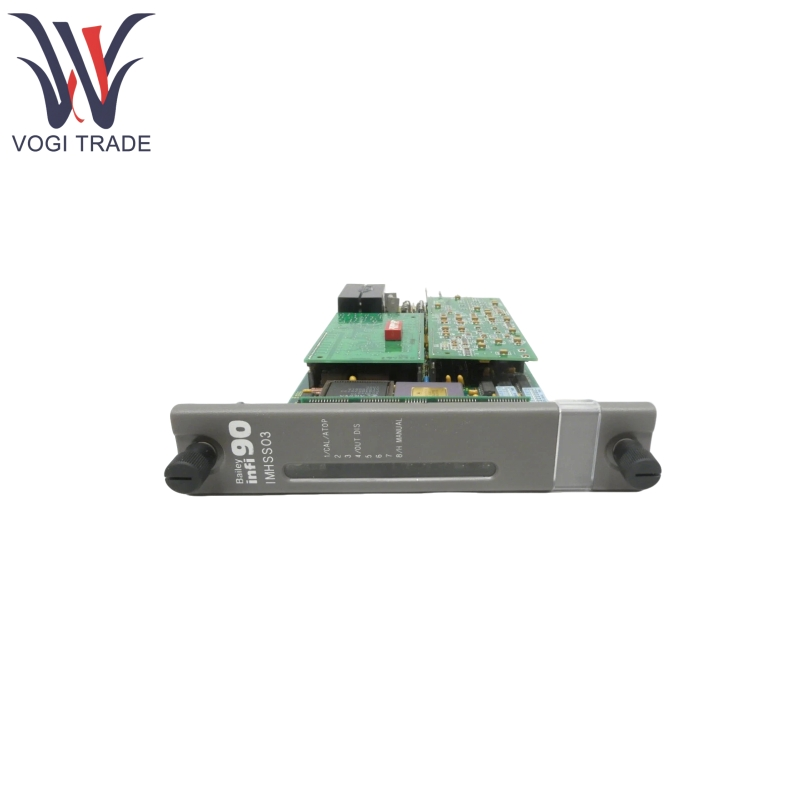

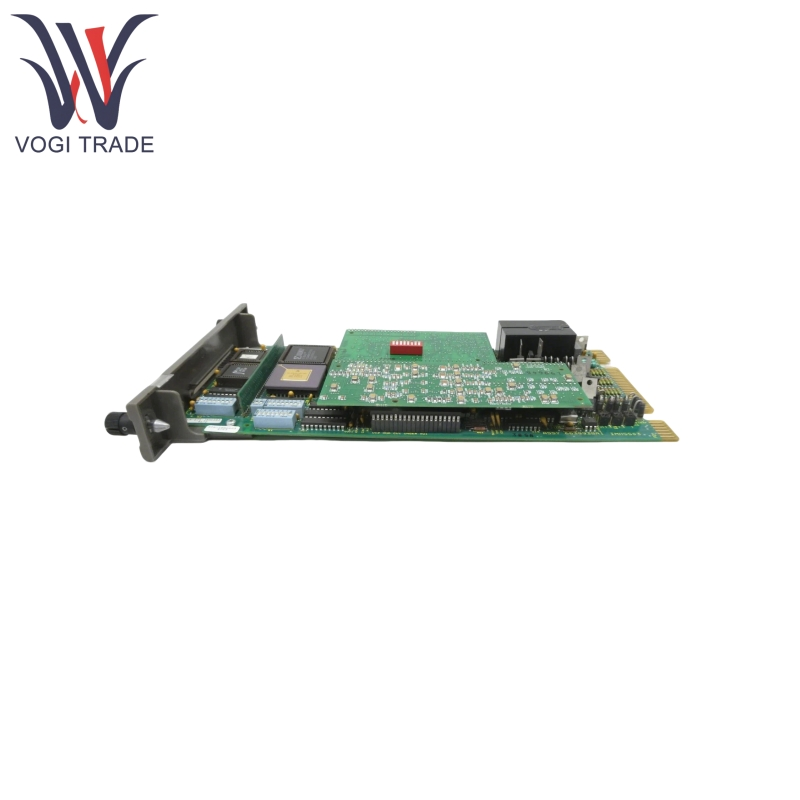

ABB IMHSS03

Caratteristiche del prodotto

ABB IMHSS03 ottiene un feedback di posizione dall'attuatore idraulico tramite un trasformatore differenziale variabile lineare (LVDT), lo confronta con il comando di posizione inviato dall'MFP e guida la valvola service o il convertitore I/H per ottenere il controllo a circuito chiuso, garantendo che la posizione della valvola dell'acceleratore corrisponda precisamente al comando.

ABB IMHSS03 è dotato di convertitori da analogico a digitale e digitale ad analogico ad alta risoluzione, migliorando l'accuratezza dell'elaborazione del segnale, ottimizzazione delle capacità di condizionamento del segnale LVDT e miglioramento dell'accuratezza del rilevamento delle posizioni.

ABB IMHSS03 può sintonizzare automaticamente il guadagno del demodulatore, semplificando il processo di messa in servizio e migliorando la velocità di risposta del ciclo di controllo.

ABB IMHSS03 supporta le interfacce LVDT ridondanti (compatibili con LVDT AC o DC) e uscite di servo valvole ridondanti (con l'opzione di doppie valvole che operano contemporaneamente o una modalità primaria/standby), migliorando l'affidabilità del sistema.

ABB IMHSS03 fornisce un'interfaccia convertitore I/H, supportando l'uscita 4-20 mA o 20-160MA, con funzionalità di input digitale e output digitale.

ABB IMHSS03 visualizza lo stato operativo (normale, calibrazione, guasto, ecc.) Tramite indicatori a LED del pannello, supporta i test diagnostici per rilevare gli guasti hardware e può segnalare le informazioni di errore tramite codici di funzione.

Prodotto usando il principio

ABB IMHSS03 Insieme al modulo del processore multifunzione e del contatore di frequenza, forma un sistema a circuito chiuso per il controllo della velocità della turbina. Il principio di lavoro è il seguente:

Trasmissione dei comandi: il modulo MFP invia comandi di posizione al modulo IMHSS03 tramite il bus di espansione I/O in base al valore target della velocità della turbina impostata.

Drive Output: dopo aver ricevuto il comando, l'IMHSS03 converte il comando digitale in un segnale analogico tramite un convertitore D/A, guida la valvola servo o il convertitore I/H e controlla l'attuatore idraulico per regolare l'apertura della valvola a farfalla.

Rilevamento del feedback: LVDT misura la posizione dell'attuatore idraulico, generando una tensione differenziale proporzionale alla posizione. L'IMHSS03 lo converte in un segnale digitale tramite un demodulatore e un convertitore A/D e lo nutre di nuovo all'MFP.

Regolazione della velocità: il modulo FCS conta gli impulsi da un sensore magnetico sull'albero della turbina per misurare la velocità della turbina e invia i dati a MFP. L'MFP regola il comando di posizione inviato all'IMHSS03 in base alla deviazione tra il feedback della velocità e il valore target, formando un sistema di controllo a circuito chiuso.

Parametro del prodotto

Il seguente dettaglio è per ABB IMHSS03 MODULO SERVO IDRAULICO.

Ingresso LVDT (secondario):

4 ingressi analogici, 2 set di LVDT secondari (2 secondari per set), 24VPP, ± 7 V Tensione di modalità comune, impedenza di ingresso differenziale da 10kΩ.

Output LVDT (eccitazione primaria):

2 uscite analogiche, frequenza 400Hz-15KHz, tensione 2.1-18VPP (corrispondente all'impedenza minima 15-120Ω).

Servo Valve Output:

4 uscite analogiche (2 gruppi ridondanti), corrente ± 8- 64 mA (corrispondente alla massima impedenza della bobina 750-93Ω).

Output del convertitore I/H:

1 uscita analogica, 4-20 mA (impedenza massima 300 Ω) o 20-160 mA (impedenza massima 15 Ω).

Input digitale:

3 ingressi otticamente isolati (250 VDC), tensione di conduzione ≥18 VDC, corrente in avanti 2,8 mA (nominale).

Output digitale:

1 uscita da collezione aperta otticamente isolata (250 VDC), tensione di conduzione 2.4 VDC (corrente 250 mA), tensione di cutoff 24 VDC (corrente di perdita 10 μA).
