ABB IMDI14

Caratteristiche del prodotto

ABB IMDSI14 è dotato di 16 canali di ingresso digitale isolati otticamente, supportando segnali a 48 VDC con un'impedenza di ingresso di 4,7 kΩ, consentendo un rilevamento preciso dello stato ON/OFF di sensori o interruttori. Con un tempo di risposta <1 ms, soddisfa le esigenze di applicazioni di controllo in tempo reale ad alta velocità.

ABB IMDSI14 adotta una tecnologia otticamente isolata (tensione di isolamento: 2500 V CA), che può effettivamente bloccare l'interferenza elettromagnetica, garantendo la stabilità in ambienti industriali duri.

ABB IMDSI14 ha una funzione autodiagnostica per il rilevamento in tempo reale dello stato di input, a supporto degli allarmi di guasto e una rapida localizzazione dei guasti. Il suo design modulare consente i componenti subabilibili a caldo, facilitando l'espansione e la manutenzione del sistema.

ABB IMDSI14 supporta protocolli industriali tradizionali come Modbus e Profibus, consentendo l'integrazione senza soluzione di continuità nei sistemi ABB INF 90, Net 90, 800XA e altri sistemi DCS, nonché comunicazioni con PLC o sistemi di controllo di terze parti.

Prodotto usando il principio

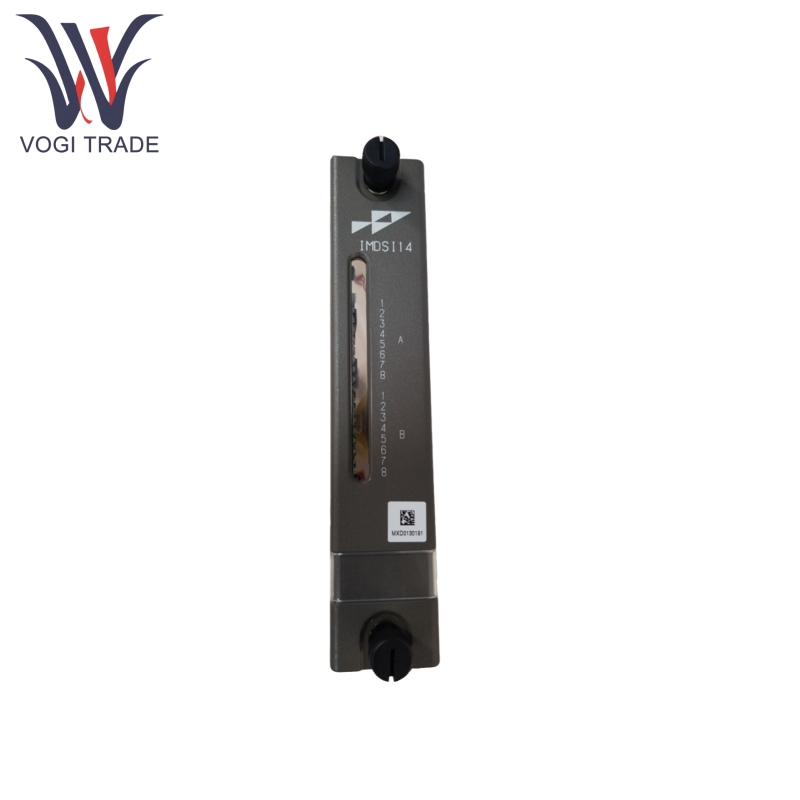

ABB IMDSI14 isola i segnali digitali 48VDC dai dispositivi di campo dal sistema di controllo tramite OptoCouggelers per prevenire l'interferenza elettrica. I segnali vengono convertiti in livelli di TTL dopo la divisione di tensione e filtraggio, elaborati dal modulo logico di controllo e trasmessi al controller tramite il bus di espansione I/O. Ogni canale di input è dotato di un indicatore LED indipendente per visualizzare lo stato del segnale in tempo reale. Il modulo supporta le impostazioni dell'interruttore di immersione dell'indirizzo (switch S1) per la configurazione flessibile degli indirizzi all'interno del sistema DCS.

Applicazione del prodotto

ABB IMDSI14 può monitorare lo stato operativo di pompe, valvole e motori, consentendo allarmi di avvio/arresto e errori remoti.

Può rilevare interruttori di sicurezza, interruttori e altri dispositivi per garantire il funzionamento sicuro delle linee di produzione.

Può implementare il controllo di interblocco e il controllo sequenziale.

Può contare il numero di attivazioni del sensore, che possono essere utilizzate per il conteggio della produzione o la gestione del ciclo di manutenzione delle attrezzature.

Può essere utilizzato nel settore dell'energia per monitorare lo stato di ondaggio degli interruttori e nel settore chimico per monitorare gli interblocchi di sicurezza dei reattori.

Può essere integrato con il sistema ABB 800XA per ottenere l'acquisizione e il monitoraggio dei dati a livello di impianto (SCADA).
