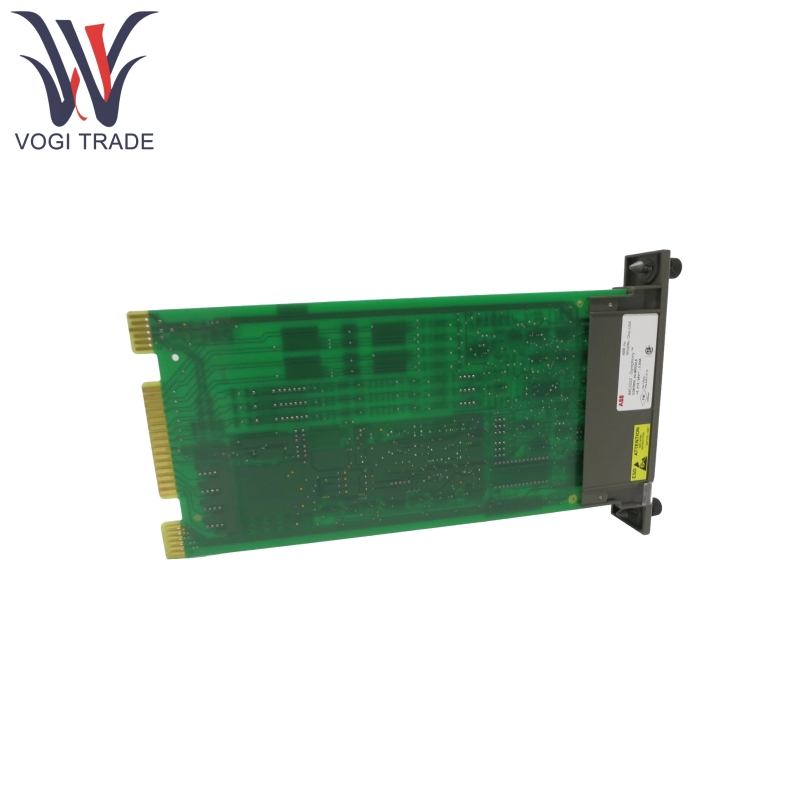

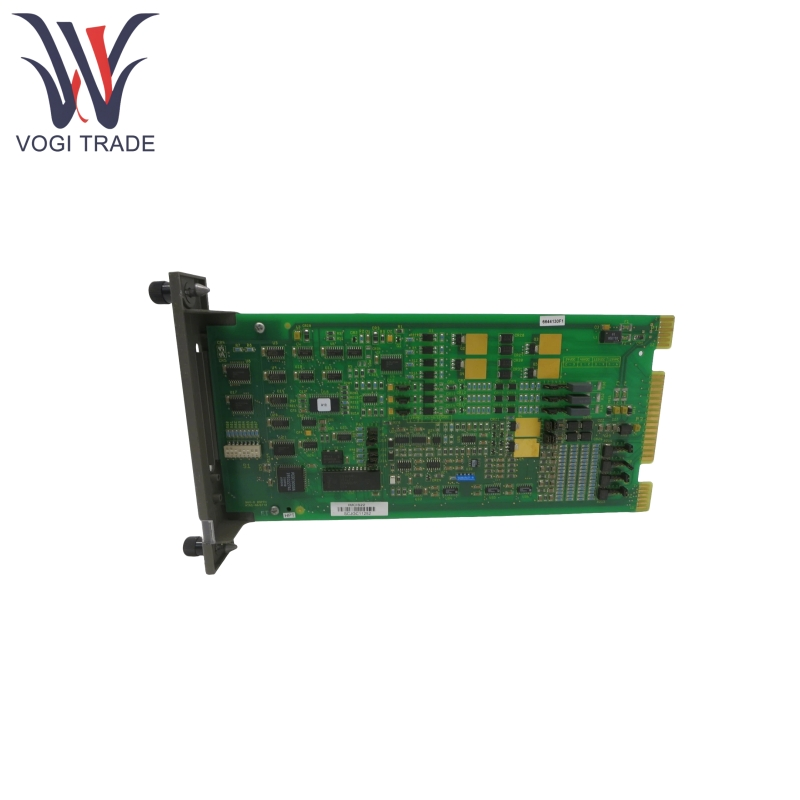

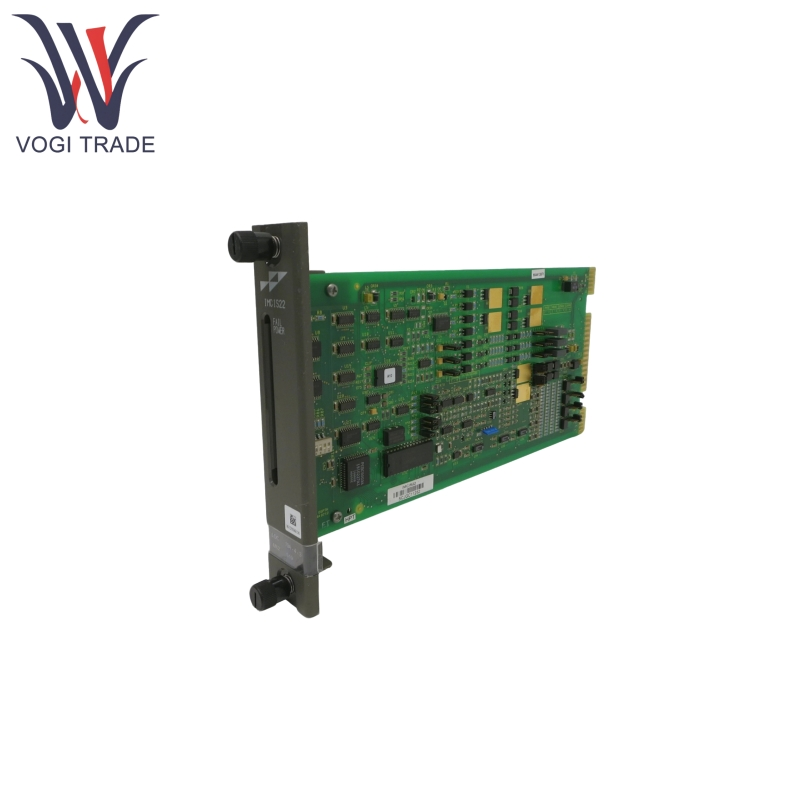

ABB IMCIS22

Caratteristiche del prodotto

ABB IMCIS22 supporta segnali a 4 canali, configurabili come 1-5VDC o 4-20MA, con funzionalità di calibrazione. Corregge automaticamente gli effetti di deriva e temperatura leggendo la tensione di riferimento tramite il controller.

ABB IMCIS22 supporta segnali a 2 canali, configurabili come 4-20 mA o 1-5VDC, con impostazioni di uscita predefinite. Output 0%/100% o mantiene il valore corrente in caso di guasto dell'avvio o del bus.

ABB IMCIS22 supporta 3 canali di segnali, compatibili con 120VAC, 24 VDC, 48VDC e 125VDC, con un isolamento ottico e un tempo di risposta a 17 ms fisso.

ABB IMCIS22 supporta 4 canali di segnali, tipo di collettore aperto, con isolamento ottico, in grado di guidare carichi da 24 VDC (250 mA) o 48VDC (125MA).

ABB IMCIS22 comunica con il controller tramite un bus di espansione I/O e supporta le impostazioni dell'indirizzo (0-63, configurate tramite S1 DIP Switch).

ABB IMCIS22 ha un timer di guasto del bus, se non viene ricevuto alcun segnale di clock controller entro 10 ms, l'uscita digitale è disabilitata e l'uscita analogica passa al valore predefinito.

ABB IMCIS22 ha due indicatori a LED del pannello anteriore (verde/rosso). Green costante indica il normale funzionamento e la comunicazione con il controller. Red Stabili indica il timeout di guasto del bus. OFF non indica alcuna potenza o non abilitata.

Prodotto usando il principio

ABB IMCIS22 funge da interfaccia tra il campo di processo e il sistema Symphony, con principi fondamentali tra cui:

Conversione del segnale: i segnali di ingresso analogici vengono convertiti in valori digitali a 12 bit tramite un convertitore A/D e i valori digitali a 10 bit usciti per controller vengono convertiti in segnali analogici tramite un convertitore D/A.

Protezione dell'isolamento: l'I/O digitale utilizza gli accoppiatori di optottatori per isolare i segnali di campo dai circuiti di sistema, prevenire interferenze e propagazione dei guasti.

Meccanismo di comunicazione: la comunicazione con il controller si ottiene tramite il bus di espansione I/O. Il controller configura l'indirizzo del modulo utilizzando un codice funzione (FC 79), che deve corrispondere all'impostazione switch S1, per abilitare le operazioni di lettura/scrittura dei dati.

Gestione dei guasti: il timer di errore del bus Monitora la comunicazione del controller. Se si verifica un timeout, vengono attivate azioni di protezione predefinite (uscite digitali disabilitate, uscite analogiche impostate su valori predefiniti) e le luci degli indicatori a LED forniscono un feedback sullo stato in tempo reale.

Parametro del prodotto

Il seguente dettaglio è per il modulo I/O di controllo ABB IMCIS22.
