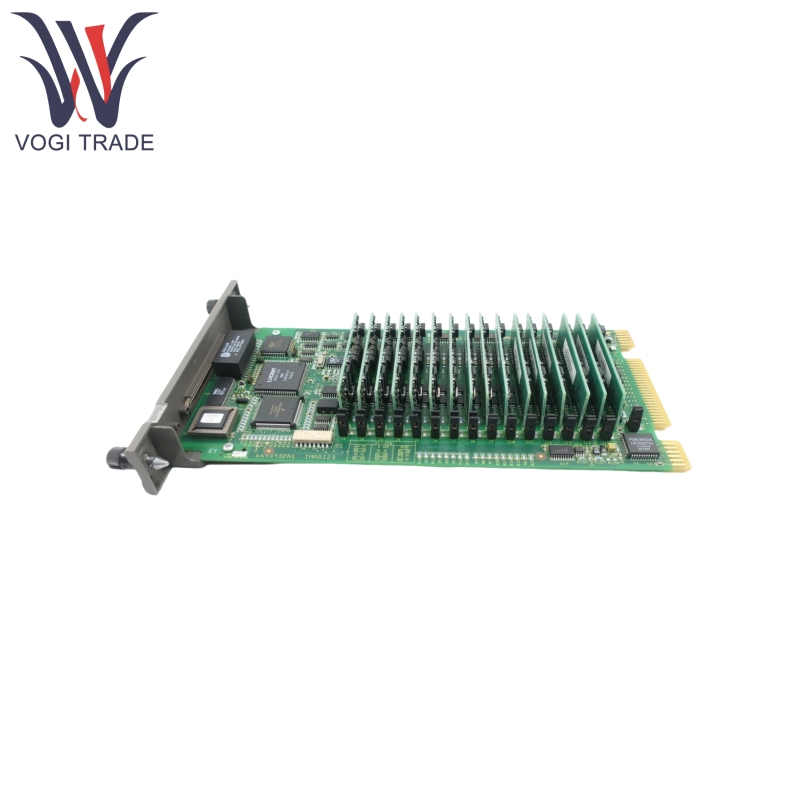

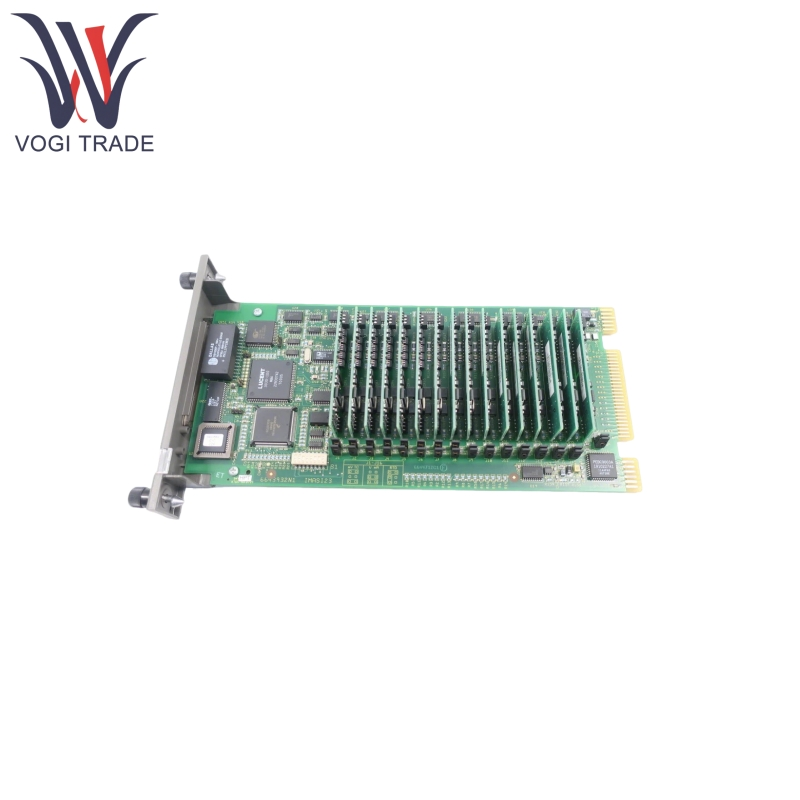

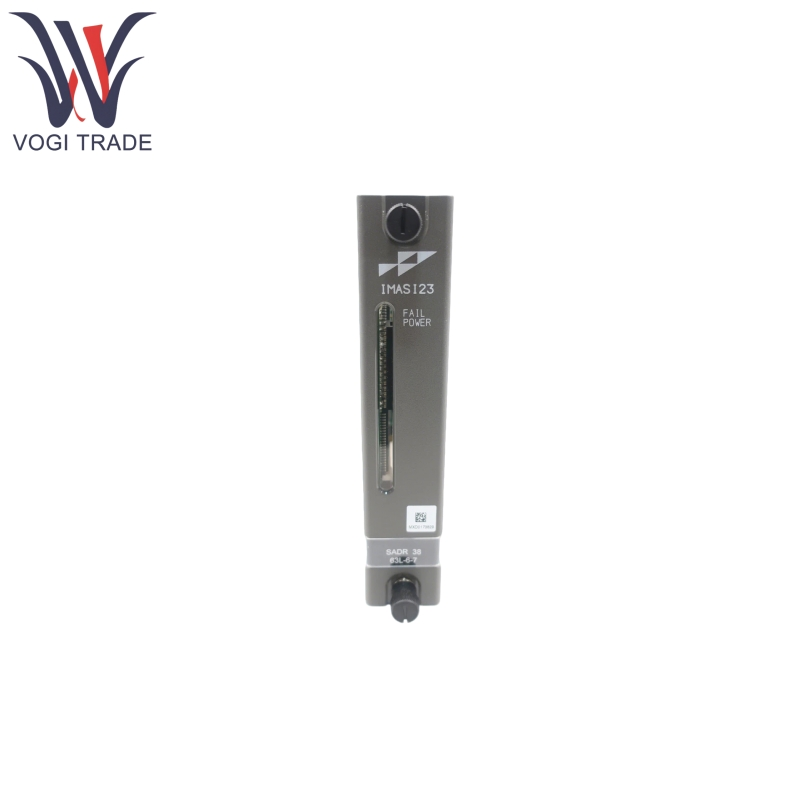

Marchio: ABBDescrizione: Modulo di ingresso analogicoCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenABB IMASI23 supporta termocoppie, millivolt, rilevatori di temperatura di resistenza e ingressi di segnale analogico di alto livello. Ogni canale è dotato di un convertitore A/D a 24 bit indipendente che può essere configurato in modo indipendente per adattarsi a diversi tipi di segnale, garantendo l'acquisizione di dati ad alta precisione.
| Produzione |
Abb |
| Numero modello |
Imasi23 |
| Numero di ordinazione |
Imasi23 |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8473309000 |
| Dimensione |
32*18*6cm |
| Peso |
0,8 kg |
Caratteristiche del prodotto
ABB IMASI23 ha una compatibilità multi -segnale, supportando 12 tipi di termocoppie, tra cui J, K, T, E, R e S, nonché segnali millivolt che vanno da -100 mV a 100 mV e sensori RTD come PT100 e CU50.
ABB IMASI23 presenta una risoluzione a 24 bit per garantire l'accuratezza della conversione del segnale, l'isolamento del canale (250 V CC/VRMS) e la funzionalità di rilevamento del circuito aperto per migliorare la resistenza alle interferenze.
ABB IMASI23 incorpora un meccanismo di calibrazione automatica per compensare l'invecchiamento dei componenti e la deriva della temperatura, eliminando la necessità di intervento dell'utente.
ABB IMASI23 supporta la compensazione automatica della temperatura della giunzione a freddo per gli ingressi della termocoppia, migliorando l'accuratezza della misurazione della temperatura. I moduli possono essere sostituiti mentre il sistema è in esecuzione, minimizzando i tempi di inattività.
Prodotto usando il principio
ABB IMASI23 utilizza tre connettori per il bordo per l'ingresso del segnale e l'alimentazione:
P1: si collega a un alimentatore da 5 V CC.
P2: comunica con il controller tramite il bus di espansione I/O.
P3: riceve segnali di campo dall'unità terminale, supportando la connessione diretta di RTD e termocoppie a tre fili.
Ogni canale può essere configurato in modo indipendente per il tipo di input e l'intervallo. I segnali vengono convertiti tramite un convertitore A/D a 24 bit ed elaborati attraverso algoritmi di linearizzazione (ad esempio, correzione non lineare RTD) in valori dell'unità di ingegneria in uscita, che vengono quindi trasmessi al controller per le operazioni logiche e le decisioni di controllo.
Pparametro del rodotto
Il seguente dettaglio è per ABB IMASI23 Modulo di ingresso analogico.
Tensione di alimentazione: 5 V DC (in genere 500 mA, massimo 750 mA).
Intervallo di input:
TERMOCOUPLE: supporta più tipi (ad es. Tipo K: -200 ° C a 1372 ° C).
Millivolt: da -100mv a 100mV.
RTD: PT100 (da 0 ° C a 600 ° C), Cu50 (da -50 ° C a 150 ° C).
Tempo di conversione: 180 ms (per tutti i 16 canali).
Precisione: ± 0,05% (valore tipico, a seconda del tipo di input).
Compatibilità elettromagnetica: conformi a standard come EN 61000-4-2 (scarico dell'aria ESD ± 8kV).
Ambiente operativo: temperatura da 0 ° C a 70 ° C, umidità 5% -95% (non condensa), altitudine ≤3000 metri.
