ABB DSDO 115 Documenti tecnici

Introduzione al prodotto

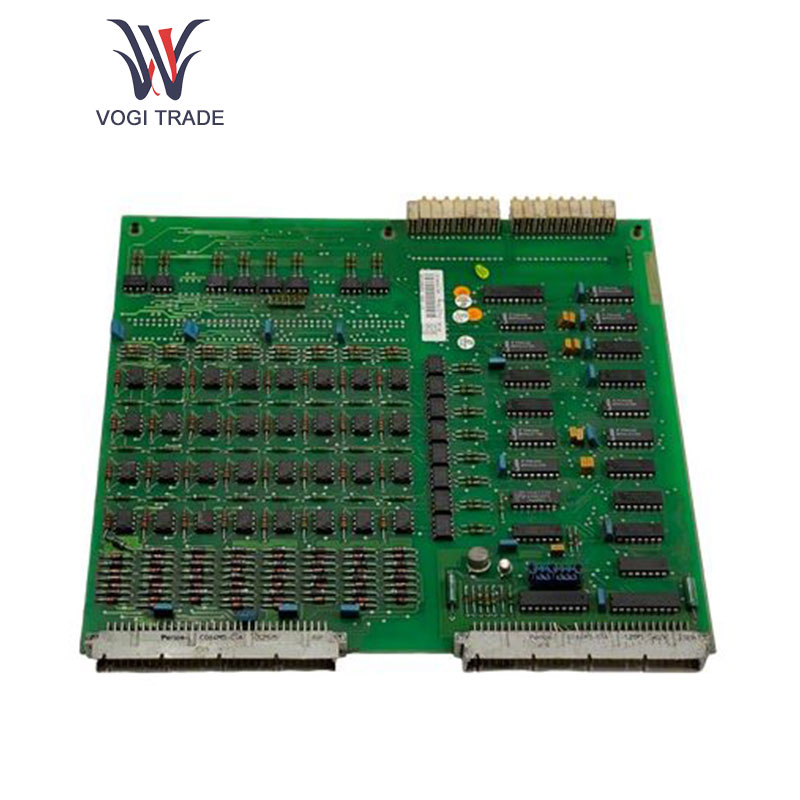

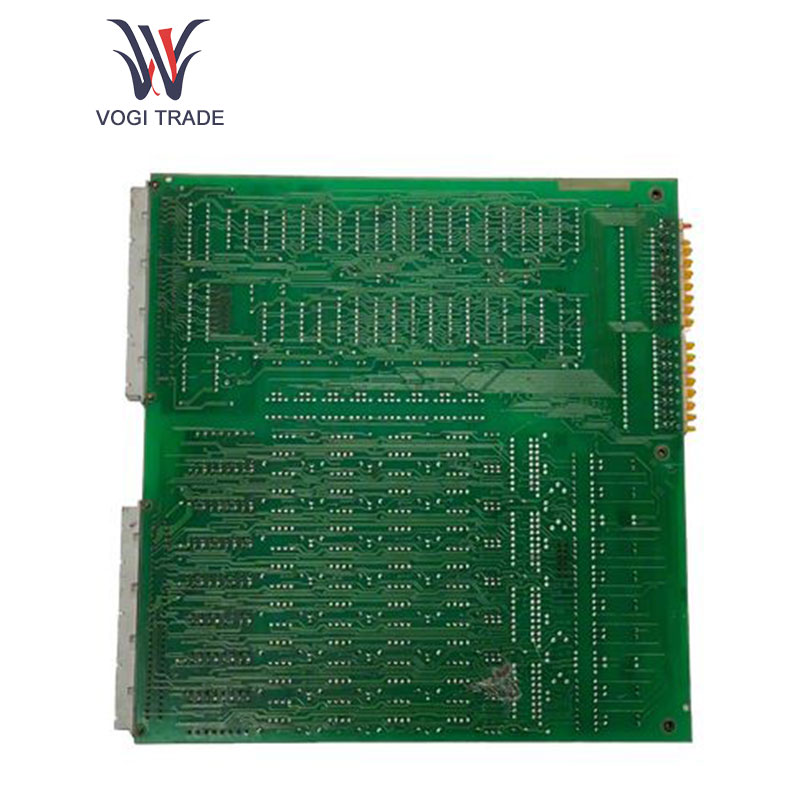

ABB DSDO 115 è un modulo di uscita digitale indispensabile nel controllo dell'automazione industriale. Svolge un ruolo importante nel controllo dell'automazione industriale. Riceve il segnale digitale del controller, lo converte nella corrispondente uscita digitale e pilota diversi dispositivi esterni, come elettrovalvole, relè, spie luminose, ecc., in modo da ottenere un controllo e un'indicazione precisi dello stato della produzione industriale processi.

Specifiche tecniche

Canale di uscita

ABB DSDO 115 dispone di 16 canali di uscita digitali indipendenti, che possono controllare più dispositivi esterni contemporaneamente per soddisfare il controllo multipunto in ambienti industriali complessi. Tipo di uscita e capacità di carico: tipo di uscita a transistor, tensione di uscita massima di 30 V CC per canale, corrente di uscita massima di 0,5 A. La risposta di commutazione rapida può controllare carichi CC di potenza relativamente piccoli, come piccole elettrovalvole, spie elettroniche, ecc., e può raggiungere una frequenza di commutazione più elevata per soddisfare i requisiti di risposta rapida e controllo preciso dei processi industriali. Isolamento elettrico: ciascun canale di uscita ha buone prestazioni di isolamento elettrico dal circuito interno; con un'elevata tensione di isolamento di 1500 V CA, può ridurre efficacemente la diafonia del segnale e i danni alle apparecchiature causati da interferenze esterne o guasti del canale, migliorando notevolmente la stabilità e l'affidabilità del sistema.

Tempo di risposta

Il tempo di risposta tipico dell'uscita a transistor ABB DSDO 115 è inferiore a 1 ms, il che può convertire rapidamente l'azione di controllo in uscita effettiva, garantendo che il comando di controllo raggiunga l'apparecchiatura di esecuzione operativa in modo tempestivo e accurato durante il processo di produzione industriale e realizzare un controllo efficiente del processo produttivo.

Caratteristiche funzionali

Indicazione e monitoraggio dello stato

Ciascun canale di uscita dell'ABB DSDO 115 è dotato di un indicatore di stato corrispondente, che può visualizzare in modo intuitivo lo stato di uscita del canale, in modo che l'operatore in loco possa comprendere rapidamente lo stato di funzionamento dell'apparecchiatura. Allo stesso tempo, le informazioni sullo stato in tempo reale del canale di uscita possono essere restituite al sistema di controllo superiore attraverso l'interfaccia di comunicazione, utile per il monitoraggio remoto e la diagnosi dei guasti.

Funzione di diagnosi e protezione

ABB DSDO 115 dispone di un sistema di diagnosi intelligente integrato, in grado di monitorare lo stato di funzionamento del modulo stesso in tempo reale, come cortocircuito, sovraccarico, circuito aperto, ecc. del canale di uscita. Una volta rilevata un'anomalia, verranno adottate misure come l'interruzione dell'uscita o il segnale di allarme e informazioni dettagliate sul guasto verranno trasmesse al computer host attraverso l'interfaccia di comunicazione in modo che il personale di manutenzione possa risolvere i problemi e ripararli in tempo, ridurre al minimo i tempi di fermo dell'apparecchiatura e mantenere la continuità della produzione industriale.

Interfaccia di comunicazione

ABB DSDO 115 integra più interfacce di comunicazione standard come Profibus-DP ed Ethernet/IP, supporta più protocolli di comunicazione industriale e ha una buona interfaccia con il sistema di controllo superiore stabile e ad alta velocità PLC e DCS, garantendo la guida della trasmissione e dell'esecuzione del controllo e connettendo senza soluzione di continuità l'intera rete di automazione industriale. 4. Installatore: adotta l'installazione su guida standard e può essere facilmente installato sulla guida del quadro elettrico industriale. L'installazione è semplice e conveniente, risparmiando tempo e spazio di installazione. Istruzioni di cablaggio: l'indicazione chiara e chiara del terminale garantisce che gli utenti si connettano correttamente quando collegano dispositivi di carico esterni. Il processo di cablaggio deve rispettare rigorosamente tutte le specifiche di installazione elettrica per garantire che la connessione del cavo sia salda e non allentata e che sia coerente con il carico per supportare il normale funzionamento del modulo e le prestazioni di uscita.

Configurazione e programmazione

I parametri del modulo ABB DSDO 115 verranno impostati dal software di programmazione dedicato ABB o dallo strumento di configurazione host prima dell'uso. Questi parametri includono il tempo di ritardo dell'uscita e i parametri di comunicazione, ecc. Ciò consente di soddisfare qualsiasi requisito specifico di applicazione industriale. Se utilizzato insieme a un sistema di controllo, l'uscita del modulo viene monitorata in tempo reale durante il funzionamento e la logica di controllo viene regolata e ottimizzata tramite il software di programmazione.

Aree di applicazione

I moduli di uscita digitale ABB DSDO 115 sono ampiamente utilizzati in molti settori industriali: energia, chimica, petrolio, metallurgia, produzione ed edifici intelligenti. Nei sistemi di alimentazione possono controllare le operazioni di apertura e chiusura di interruttori automatici, sezionatori e altre apparecchiature nelle aree delle sottostazioni; controllare il movimento delle elettrovalvole nei processi di produzione chimica per controllare la portata del fluido, la pressione e altri parametri di processo; controllare l'avvio e l'arresto dei motori, il funzionamento dei nastri trasportatori e il funzionamento di eventuali macchine di lavorazione per l'esecuzione di linee di produzione automatizzate; lo stato di commutazione di sistemi di illuminazione, ascensori, sistemi di controllo degli accessi e altre apparecchiature negli edifici intelligenti, fornendo soluzioni affidabili di controllo dell'uscita digitale per l'automazione industriale e la gestione intelligente delle strutture, migliorando l'efficienza produttiva, riducendo i costi di manodopera e migliorando la sicurezza e la stabilità del funzionamento.
