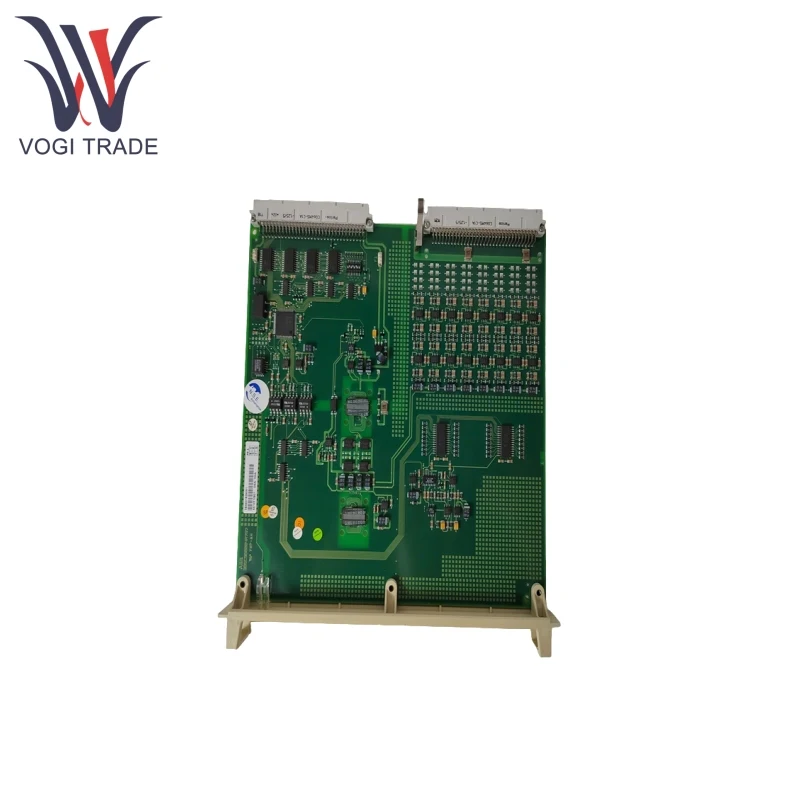

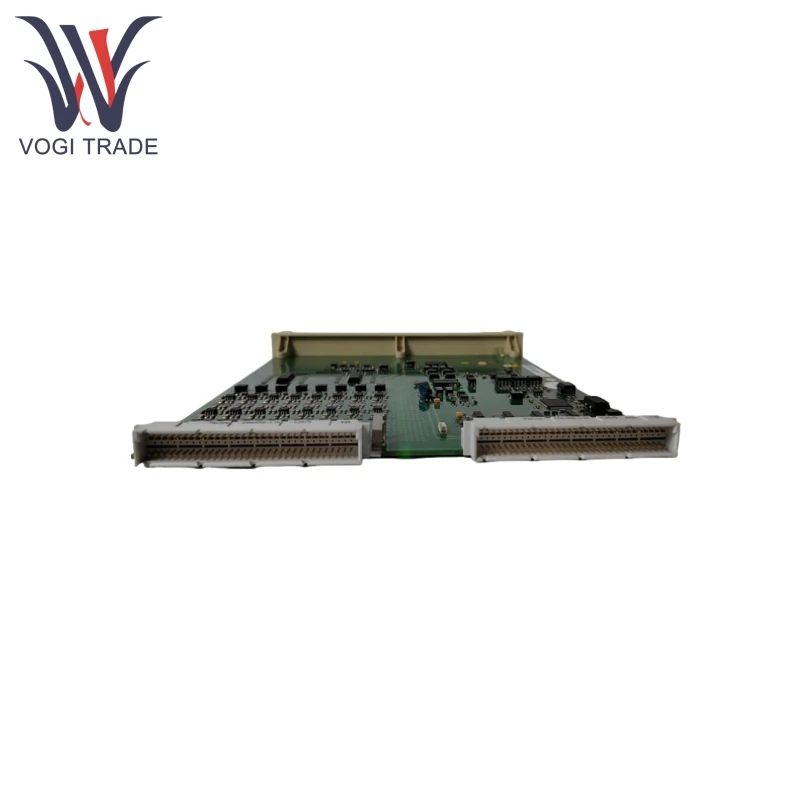

Marchio: ABBDescrizione: Scheda di input analogicaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenABB DSAI133A 3BSE018290R1 funge da interfaccia tra sensori di campo analogico e un sistema di acquisizione di dati basato su robot, che può convertire questi segnali in valori digitali, in modo flessibile e affidabile, consentendo così l'elaborazione del segnale precisa nell'ambiente industriale approssimativo. La funzionalità principale consente diversi tipi di segnali di input (tensione, corrente, termocoppie e RTD), mentre l'architettura aperta semplifica l'integrazione con un sistema PLC o DCS utilizzando interfacce standardizzate.
| Produzione |
Abb |
| Numero modello |
DSAI133A |
| Numero di ordinazione |
3BSE018290R1 |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
9032900090 |
| Dimensione |
34*24*10 cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
ABB DSAI133A 3BSE018290R1 ha 32 canali di ingresso analogici, modalità di ingresso differenziale o singola e una risoluzione di 12 bit, che possono soddisfare le esigenze di misurazione per l'accuratezza.
ABB DSAI133A 3BSE018290R1 può gestire millisecondi o millisecondi segnali di ingresso per gestire più tipi di input come ± 10 V, ± 20Ma, termocoppie e RTD che sono i valori di uscita di una varietà di sensori.
ABB DSAI133A 3BSE018290R1 è dotato di interfacce di comunicazione DP e Modbus TCP/IP che lo rendono compatibile con i principali PLC, sistemi DCS e dispositivi di acquisizione dei dati.
ABB DSAI133A 3BSE018290R1 supporta lo scambio di dati remoto nei sistemi distribuiti, rendendolo adatto per applicazioni industriali che richiedono un monitoraggio cross-regionale.
ABB DSAI133A 3BSE018290R1 vanta un'elevata impedenza di ingresso (10MΩ) e caratteristiche di rumore basso (<10μV), garantendo la trasmissione del segnale stabile.
Prodotto usando il principio
ABB DSAI133A si collega ai sensori di campo tramite mobili per raccogliere segnali analogici.
Ha un circuito ADC integrato che converte i segnali analogici in segnali digitali a 12 bit, utilizzando la successiva tecnologia di approssimazione per garantire l'accuratezza della conversione.
Può eseguire conversione da analogico a digitale e i dati convertiti vengono trasmessi al sistema PLC/DCS tramite l'interfaccia Profibus DP o Modbus TCP/IP, supportando il monitoraggio in tempo reale e il controllo a circuito chiuso.
Può essere configurato tramite la stazione di ingegnere ABB o il software di terze parti per la configurazione del canale, la regolazione del guadagno e la calibrazione lineare per garantire l'accuratezza della misurazione.
Parametro del prodotto
I seguenti dettagli sono per ABB DSAI133A 3BSE018290R1 Scheda di ingresso analogica.
Intervallo di ingresso: ± 10 V, ± 20 mA, termocoppia (da -200 ° C a +1800 ° C), RTD (-200 ° C a +850 ° C)
Precisione: ± 0,2% (valore tipico)
Tempo di conversione: 10μs per canale
Impedenza di ingresso: 10MΩ (modalità di tensione), 250Ω (modalità corrente)
Tensione di isolamento: 2500vrms (tra canale e sistema)
Requisiti di alimentazione: 24 V CC ± 20%, consumo di energia ≤5MA
Temperatura operativa: da -25 ° C a +70 ° C (intervallo di temperatura estesa)
Classe di protezione: IP20 (per uso interno)
