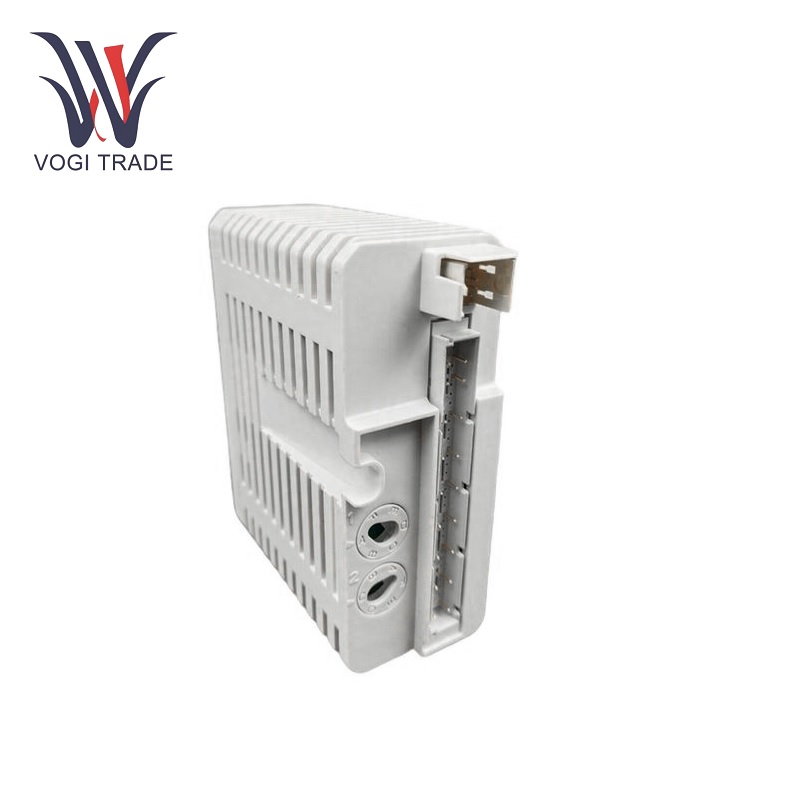

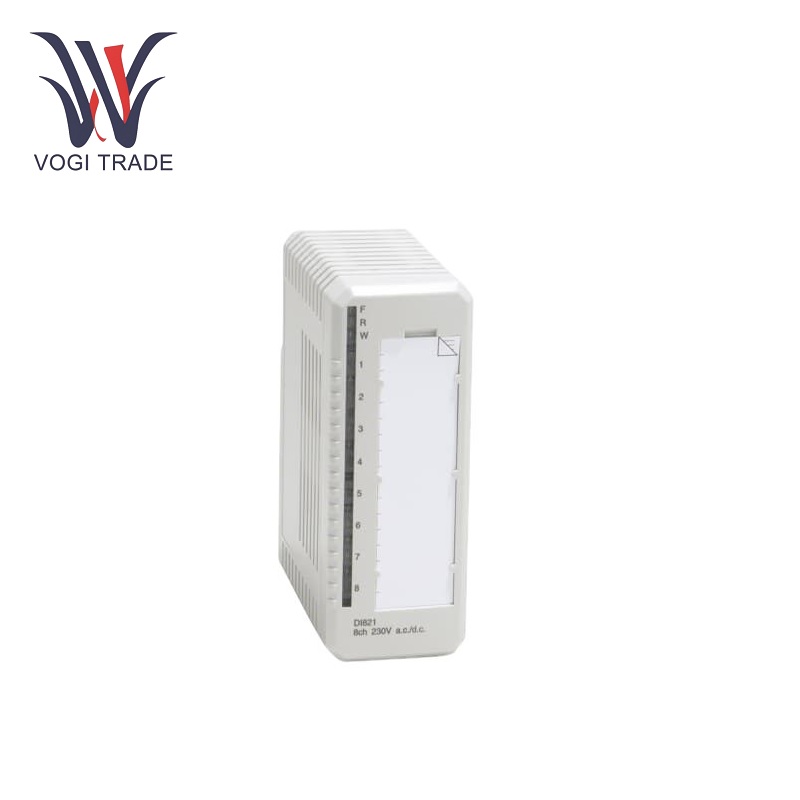

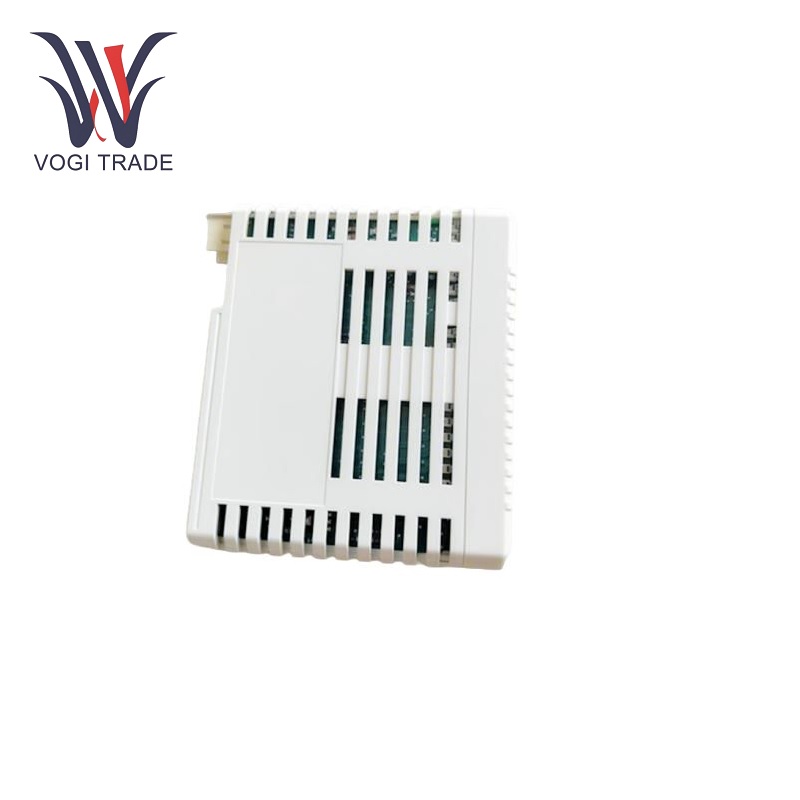

ABB DI821

Parametri Operativi

Canali e tensione:ABB DI821 è un modulo di ingresso digitale a 8 canali, 230 V CA/CC. L'intervallo della tensione di ingresso è compreso tra 164 V e 264 V (CA) e la corrente di ingresso è 11 mA (230 V CA). L'intervallo di tensione CC in ingresso è 175 ~ 275 V e la corrente in ingresso è 1,6 mA a 220 V CC.

Impedenza di ingresso:L'impedenza di ingresso CA è 21 kΩ e l'impedenza di ingresso CC è 134 kΩ.

Isolamento:L'ingresso è isolato per transazione per un'elevata affidabilità e immunità al rumore.

Tempo di filtro digitale:2, 4, 8 o 16 millisecondi (selezionabile)

Intervallo di frequenza di ingresso:La gamma di frequenza di ingresso è compresa tra 47 e 63 Hz.

PERSONA:La MTU può limitare la potenza corrente del sensore.

Lunghezza massima del cavo sul campo:200 m (219 iarde)/100 pF/m (CA); 600 m (656 iarde) (CC).

Isolamento nominaletensione di reazione e tensione di prova dielettrica:La tensione di isolamento nominale è 250 V, la tensione di prova dielettrica è 2000 V CA.

Dissipazione di potenza:La dissipazione di potenza nominale è 2,8 W.

Temperatura operativa:da 0 a +55°C; Temperatura di stoccaggio: da -40 a +70 °C; Umidità relativa: dal 5 al 95% senza condensa.

Caratteristiche del prodotto

Ingresso 120 V CA/CC a 8 canali:ABB DI821 consente l'elaborazione simultanea di più segnali di ingresso digitali.

Isolamento tra isingoli canali:Tutti i canali di ingresso sono notevolmente isolati l'uno dall'altro per eliminare qualsiasi interferenza che potrebbe verificarsi tra i canali e fornire segnali di ingresso accurati e affidabili.

Monitoraggio della tensione:S1 può essere utilizzato come ingresso di monitoraggio della tensione per S2 S4 e S8 può essere utilizzato come ingresso di monitoraggio della tensione per S5 S7. Quando la tensione sul canale 1 o 8 scompare, l'ingresso errore viene attivato e il LED di avviso lampeggia. Il segnale di errore può essere letto dal bus del modulo.

Indicatore di stato dell'ingresso:Ciascun canale di ingresso dispone di un LED indicatore di stato dell'ingresso, che può controllare visivamente lo stato dell'ingresso.

Filtraggio del segnale: il silicio stesso dispone di un filtro analogico (tempo di risposta di 6 millisecondi) in grado di eliminare rumore o interferenze sul segnale di ingresso per migliorare la qualità del segnale.

Campo di applicazione

Produzione:ABB DI821 viene utilizzato per monitorare lo stato di vari sensori, interruttori e altri dispositivi di ingresso digitale utilizzati sulla linea di produzione, come il rilevamento del pezzo, il posizionamento dell'attuatore e lo stato del dispositivo di sicurezza.

Controllo del processo:Nelle applicazioni di controllo del processo, ABB DI821 può monitorare parametri di processo come temperatura, pressione, flussostato, ecc. e fornire segnali di ingresso al sistema di controllo per garantire che il processo funzioni correttamente.

Generazione e distribuzione di energia:ABB DI821 può essere utilizzato per monitorare lo stato di apparecchiature elettriche come interruttori automatici e relè in centrali elettriche e sottostazioni e realizzare il monitoraggio e il controllo remoto dei sistemi di alimentazione.

Gestione intelligente della domotica:Nei sistemi di automazione degli edifici, può essere utilizzato per monitorare lo stato di apparecchiature quali porte, finestre, illuminazione, ecc., per realizzare un controllo intelligente degli edifici.
