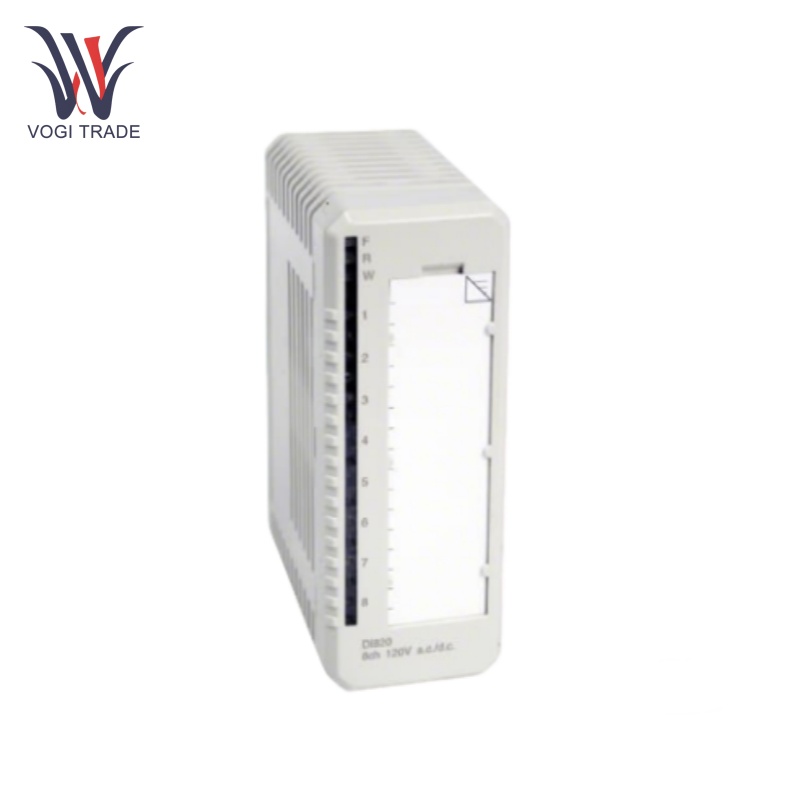

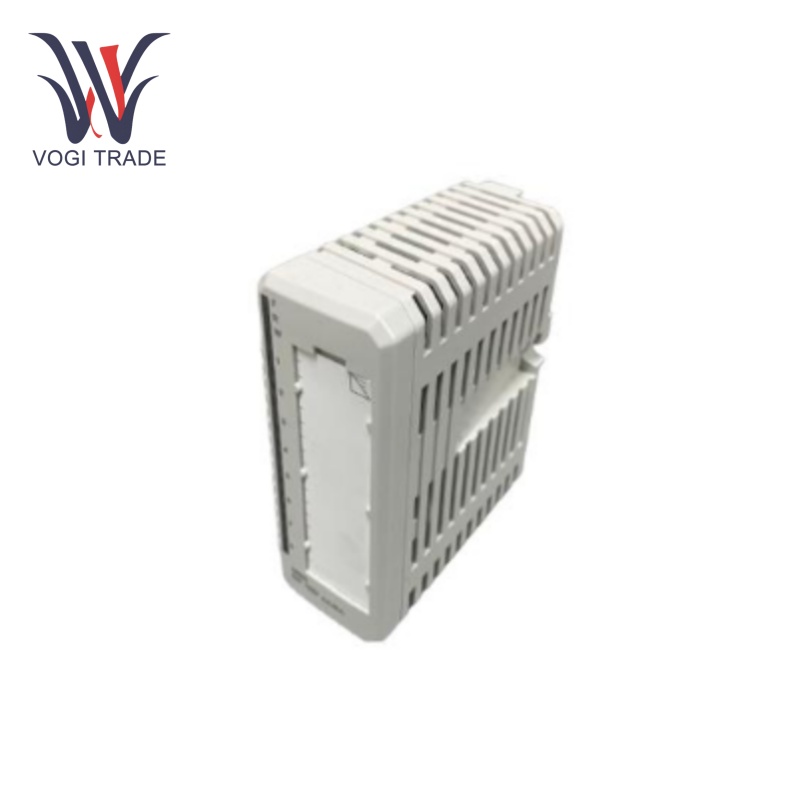

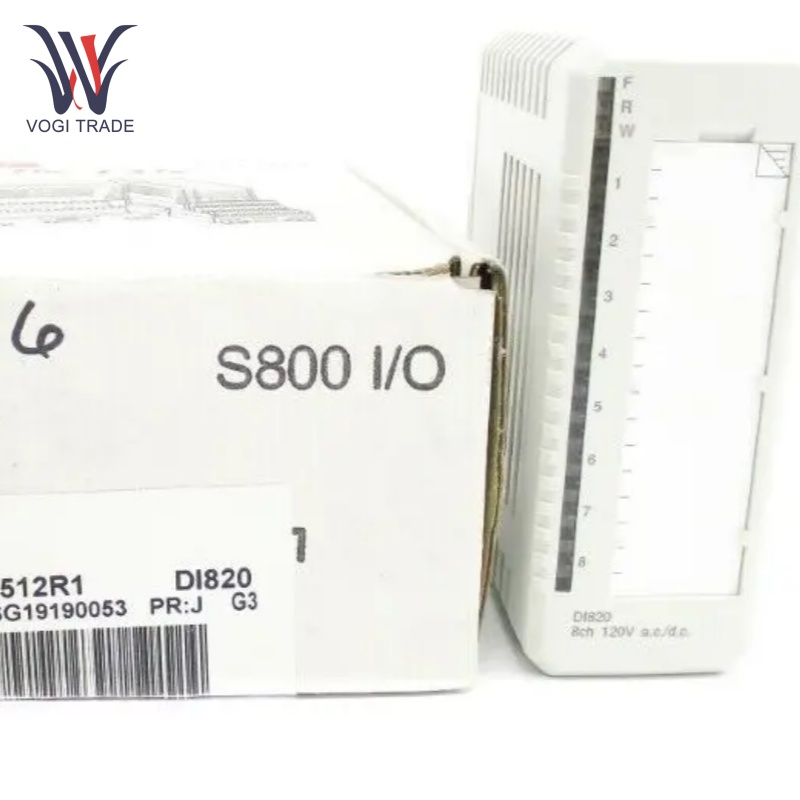

ABB DI820

Parametri operativi

Dissipazione del potere: In genere 2.8 W.

Tempi del filtro:I tempi di filtro sono selezionabili e possono essere impostati su 2, 4, 8 o 16 ms.

Consumo attuale:Il bus del modulo +5 V consuma 50 mA, mentre il bus del modulo +24 V e +24V esterno ha 0 consumo corrente.

Temperatura operativa: Da 0 a +55 ° C

Canali di input:8 canali di input digitale.

L'intervallo di tensione di ingresso CA:Da 77 a 130 V, con una corrente di ingresso di 10 Ma a 120 V CA.

L'intervallo di input DC:Da 75 a 145 V, con una corrente di input di 2,8 mA a 110 V CC.

Impedenza di input:12 kΩ per ingresso CA e 39 kΩ per ingresso CC.

Intervallo di frequenza di input:47 - 63 Hz.

Supervisione della tensione: I canali 1 e 8 possono funzionare come ingressi di supervisione della tensione per i canali 2–4 e 5–7, rispettivamente.

Caratteristiche del prodotto

Scalabilità: Fino a 8 unità ABB DI820 in una singola connessione. Questo layout ad alta densità racchiude più ingressi in un piccolo modulo, conservando immobili negli armadi di controllo.

Isolamento per canale:Ognuno degli 8 canali è isolato individualmente. Questo aiuta a prevenire il cross-talk da un canale all'altro, il che renderebbe i segnali di input meno affidabili, perché i segnali che vengono alimentati a un canale non influenzeranno altri canali. ABB DI820 aiuta anche a evitare discorsi incrociati e cortometraggi tra le varie fonti di input.

Supervisione del canale: Il canale 1 può essere utilizzato come canali di ingresso di supervisione del canale i canali 2 - 4 e il canale 8 possono essere utilizzati come input di supervisione del canale per i canali 5 - 7. Gli ingressi di errore vengono attivati ​​e il LED di avvertimento si illumina se si perdono le tensioni collegate al canale 1 o 8. Questa funzione è cruciale per rilevare guasti di potenza o condizioni di tensione anormali nel campo della potenza di ingresso, garantendo l'integrità dei segnali di ingresso.

Indicatori di stato di input: Ogni canale ha LED di indicazione di stato. Lo stato attivo di ogni input è indicato da un diodo a emissione di luce per operatori e tecnici per interpretare rapidamente lo stato di input. Ciò semplifica il debug e il monitoraggio.

Filtro del segnaleg: Il modulo è in grado di filtrare. I tempi di filtro digitale possono essere sintonizzati come abbiamo descritto in precedenza, mentre il filtro analogico fornisce una riduzione del rumore e garantisce segnali di ingresso stabili. In ambienti industriali in cui il rumore elettrico può essere un vero problema, questo è fondamentale.

Acquisizione del segnale digitale: ABB DI820 cattura i segnali digitali dai dispositivi di campo, trasmettendo il loro stato al sistema di automazione per l'elaborazione.

Installazione

Montaggio: ABB DI820 è progettato per l'installazione rapida e semplice. Può essere applicato su una guida DIN standard, che è un quadro di montaggio standardizzato generalmente utilizzato per gli interruttori di montaggio e le apparecchiature di controllo industriale all'interno dei rack delle attrezzature.

Connessione: ABB DI820 utilizza un'interfaccia industriale standard per la connessione. Quando si collega il modulo, assicurarsi che il cablaggio venga eseguito correttamente in base al diagramma del cablaggio. La selezione e l'installazione del cavo del programma sono importanti per mantenere l'integrità del segnale. Assicurati di utilizzare il tipo di cavo appropriato, considerando fattori come la valutazione della tensione, l'impedenza e i requisiti di schermatura.

Messa a terra: Assicurarsi di messa a terra corretta del modulo. La messa a terra aiuta a proteggere il modulo dalle sovratensioni elettriche e riduce l'interferenza elettromagnetica.

Gamma di applicazioni

Monitoraggio dei dispositivi di campo ad alta tensione: Cattura e trasmissione dello stato dei dispositivi che operano all'interno dell'intervallo di tensione del modulo ai controller centrali.

Sistemi di sicurezza:Implementazione di interblocchi di sicurezza e sistemi di arresto di emergenza in cui è cruciale un monitoraggio affidabile in ingresso digitale ad alta tensione.

Automazione del processo: Integrazione con altri moduli I/O S800 per creare soluzioni di automazione complete.

Risoluzione dei problemi

Indicatori a LED: Utilizzare i LED di stato di input su ciascun canale per una rapida risoluzione dei problemi.

Registri di errore: Analisi dei registri degli errori del sistema e della cronologia diagnostica per identificare e risolvere i guasti.

Avvisi di supervisione della tensione:Tenere d'occhio i LED di avvertimento di supervisione della tensione per il rilevamento della perdita di tensione di ingresso.
