Marchio: ABBDescrizione: Modulo di input digitaleCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 6Termina di pagamento: t/tPorta di spedizione: ShenzhenABB DI814 3BUR001454R1 viene utilizzato principalmente per la raccolta di segnali digitali nei sistemi di automazione industriale. Il modulo supporta l'input a 24 V CC e ha 16 canali di input, consentendo il monitoraggio in tempo reale dello stato dei dispositivi di campo. È ampiamente utilizzato negli scenari di controllo industriale che richiedono elevata affidabilità e flessibilità.
| Produzione |
Abb |
| Numero modello |
DI814 |
| Numero di ordinazione |
3BUR001454R1 |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
20*12*6 cm |
| Peso |
0,2 kg |
Caratteristiche del prodotto
ABB DI814 Funziona 16 canali di input digitale, supportando gli input di tipo sorgente di corrente (24 V DC), consentendo l'acquisizione simultanea di più segnali di campo.
Gli ingressi ABB DI814 sono divisi in 2 gruppi isolati indipendenti (8 canali per gruppo), con ciascun gruppo dotato di ingresso di monitoraggio a 1 tensione per ridurre le interferenze e migliorare la sicurezza del sistema.

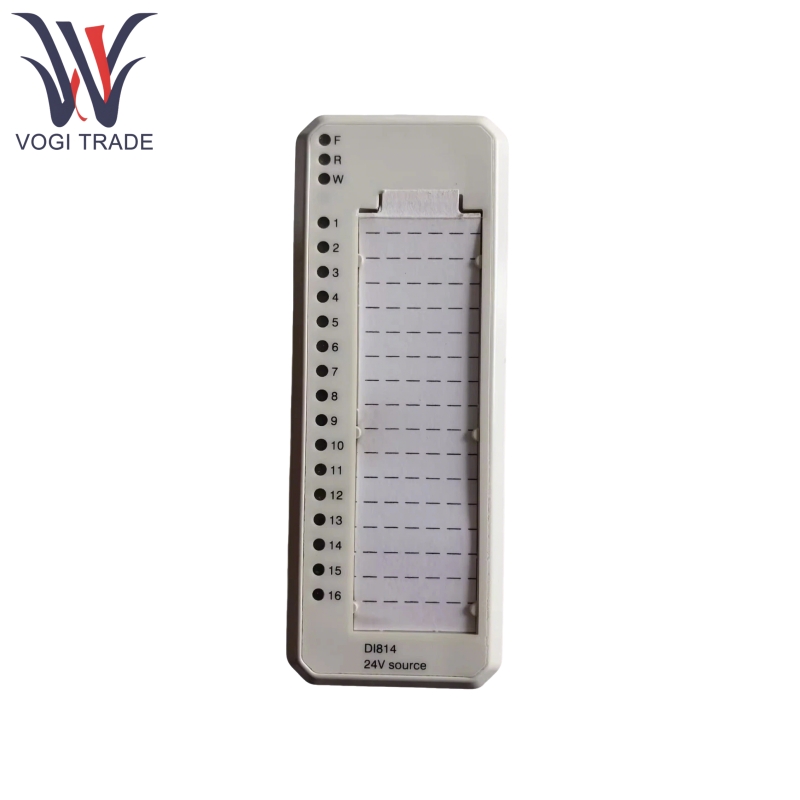

ABB DI814 è dotato di indicatori a LED del pannello frontale, tra cui guasti (F), corsa (R), avvertimento (W) e 16 indicatori di stato del canale ("0" o "1"), facilitando la diagnosi rapida.
ABB DI814 supporta tempi di filtraggio digitale selezionabili (2, 4, 8, 16 ms) per sopprimere il rumore in base all'ambiente di campo e garantire la stabilità del segnale.
ABB DI814 supporta il monitoraggio della tensione di processo (1 canale per gruppo) e i segnali di errore del canale possono essere letti tramite Modulebus per la manutenzione remota.
ABB DI814 è conforme a molteplici certificazioni industriali e può operare in ambienti difficili come ampie gamme di temperatura e elevata umidità, con una valutazione di protezione IP20.
Prodotto usando il principio
ABB DI814 3BUR001454R1 raccoglie segnali di interruttore da dispositivi di campo (come interruttori di limite, sensori di prossimità, pulsanti, ecc.) E converte gli stati fisici (on/off) in segnali elettrici (livelli alti/bassi). Internamente, i segnali del modulo elaborano i segnali che utilizzano la limitazione di corrente, la protezione EMC e i componenti di isolamento ottico, seguiti dalla soppressione del rumore tramite un circuito di filtraggio. I segnali digitali stabili vengono quindi trasmessi al controller di livello superiore (come un PLC o DC) tramite modulebus. Inoltre, il modulo fornisce un feedback in tempo reale sul proprio stato e sullo stato del canale attraverso il monitoraggio della tensione e gli indicatori a LED, garantendo la trasmissione di dati affidabili.
Applicazione del prodotto
Di seguito è riportato ABB DI814 3BUR001454R1 Dettaglio del modulo di input digitale.
| Categoria |
Dettagli |
| Specifiche di input |
Range di tensione: 18-30 V CC (classificato 24 V DC) Corrente di input: 6Ma (a 24V) |
| Numero di canali |
16 canali, divisi in 2 gruppi isolati (8 canali per gruppo) |
| Consumo di energia e corrente |
Dissipazione di potenza tipica: 1.8W +5V Modulebus Currente Consumo: 50Ma +24V esterno / modulebus: 0 Consumo |
| Isolamento e protezione |
Tensione di isolamento nominale: 50V Tensione di prova dielettrica: 500 V AC Classe di protezione: IP20 |
| Parametri ambientali |
Temperatura operativa: 0-55 ° C (intervallo di approvazione +5-55 ° C) Temperatura di conservazione: -40-70 ° C. |
| Umidità e inquinamento |
Umidità relativa: 5-95% (non condensante) Grado di inquinamento: 2 (IEC 60664-1) |
| Comunicazione e interfaccia |
Supporta modulebus Limitazione di corrente: la potenza del sensore può essere corrente limitata dall'MTU |
