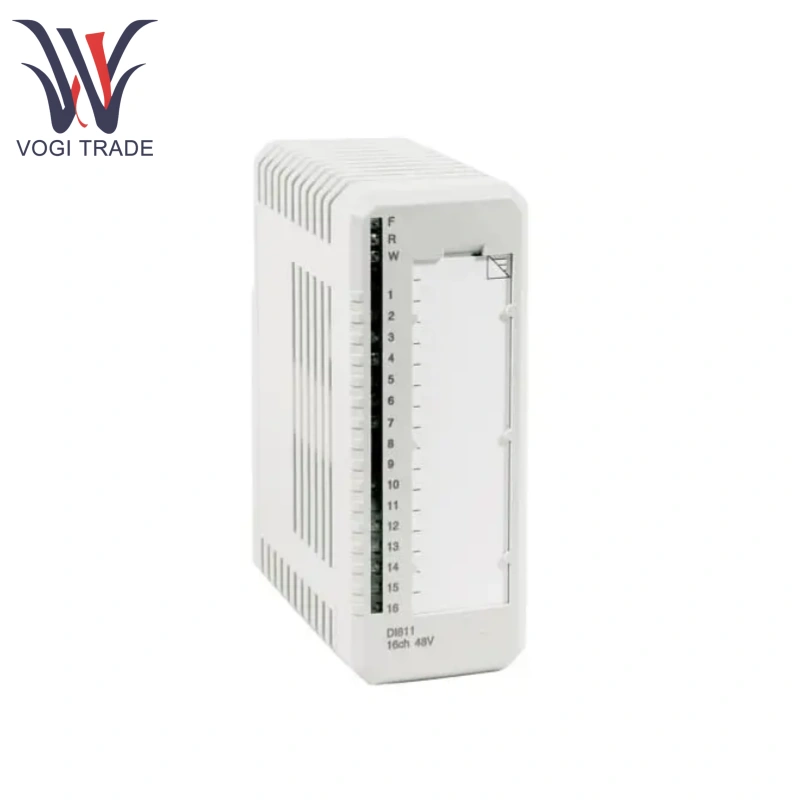

ABB DI811

Parametri operativi

Canali di input: 16 canali di input digitale, organizzati in due gruppi isolati di otto.

Specifiche di tensione: Ogni canale è progettato per ingressi 48 V CC con le attuali caratteristiche di affondamento.

Impedenza di input: Con un'impedenza di ingresso di circa 10 kΩ.

Tempo di risposta: Il tempo di risposta è inferiore a 1 ms.

Intervallo di temperatura operativo:- da 25 ° C a + 60 ° C.

Indicatori di stato di input:Ogni canale è dotato di indicatori a LED per visualizzare lo stato di input, facilitando un semplice monitoraggio e diagnostica.

Caratteristiche del prodotto

Rilevazione del segnale di precisione elevata: ABB DI811 è specificamente ottimizzato per un rilevamento del segnale accurato e preciso. ABB DI811 è in grado di riconoscere più livelli di input digitale, consentendo prestazioni stabili ed efficaci in ambienti rumorosi o ordinati.

Ad alta velocità: ABB DI811 è in grado di rispondere rapidamente ai segnali di input a causa del suo rapido tempo di risposta, rendendo cruciale per i processi di produzione ad alta velocità o i sistemi di monitoraggio dei tempi reali in cui l'acquisizione dei dati è fondamentale.

Configurable sopra l'aria: ABB DI811 può essere facilmente configurato per soddisfare le esigenze delle applicazioni, quindi è possibile impostare quando usi questo modulo per mitigare il sovraccarico quando è già stato regolato per scenari diversi.

Isolamento del segnale: Ogni canale di input presenta una barriera di isolamento ottico. Questo isolamento fornisce protezione sia per il modulo che per le apparecchiature collegate rispetto a transitori elettrici, cortocircuiti e circuiti di terra, che migliora l'affidabilità e la sicurezza nel sistema nel suo insieme.

Supervisione della tensione di processo: La supervisione della tensione di processo integrata aumenta l'affidabilità del sistema monitorando i livelli di tensione di ingresso e notificando agli operatori le condizioni improprie.

Isolamento ottico: Tutti i canali di input sono dotati di isolamento ottico, impedendo l'interferenza da qualsiasi attività elettrica e garantendo l'integrità di ciascun segnale di ingresso.

Installazione

Tipo di montaggio:In genere, ABB DI811 viene fornito con una funzione di montaggio della rotaia DIN. L'installazione è garantita con l'aiuto di un dispositivo di bloccaggio scattato sulla guida DIN e appropriatamente messo a terra.

Connessione di cablaggio: È possibile collegare il modulo con connessioni a 3 fili per l'installazione completa dei moduli I/O. Così come fusibili e distribuzione dell'alimentazione sul campo. Vengono forniti connessioni dedicate I/O e ZP al cablaggio di campo per ciascun canale. Ognuno di questi due gruppi isolati ha un fusibile 6.3 A e la tensione di processo può essere collegata ad essi.

Dati: Impostazione della configurazione: dopo l'installazione fisica, il modulo deve essere configurato nel sistema di controllo. Ciò può includere segnali come input digitale, TTL, CMOS, modalità di filtro, indirizzazione della rete e altri parametri.

Gamma di applicazioni

InAutomazione dustriale: Uso comune nel processo di automazione industriale. È in grado di monitorare lo stato di vari sensori.

Sistemi di gestione dell'edificio: Può essere utilizzato per il monitoraggio degli input nei sistemi HVAC, nei sistemi di controllo dell'illuminazione e nei sistemi di sicurezza nella gestione degli edifici.

Distribuzione di potenza: Abilita il monitoraggio e il controllo dei circuiti elettrici nelle reti di distribuzione dell'alimentazione. Può identificare lo stato degli interruttori, degli interruttori e di altri componenti elettrici nei pannelli o in sottostazioni di distribuzione di energia, supportando così il funzionamento affidabile della rete energetica.

Monitoraggio del campo: Viene utilizzato per monitorare lo stato dei dispositivi di campo e trasmettere tali informazioni al controller.

Interlocchi di sicurezza e arresto di emergenza: Garantire un monitoraggio affidabile degli input digitali.

Risoluzione dei problemi

Messaggi di diagnosi: Monitoraggio dei messaggi di diagnosi di gravità per definire il comportamento del sistema.

Indicatori a LED: Identificando rapidamente e individuare i problemi utilizzando i LED di stato di input su ciascun canale.

Registri di errore: Monitoraggio e risoluzione dei problemi di guasti attraverso i registri degli errori e la cronologia diagnostica.

IdentificazioneperSostituzione del modulo: Se il modulo sospetto è difettoso, utilizzare lo scambio caldo per sostituire il modulo di guasto sospetto senza tempi di inattività.
