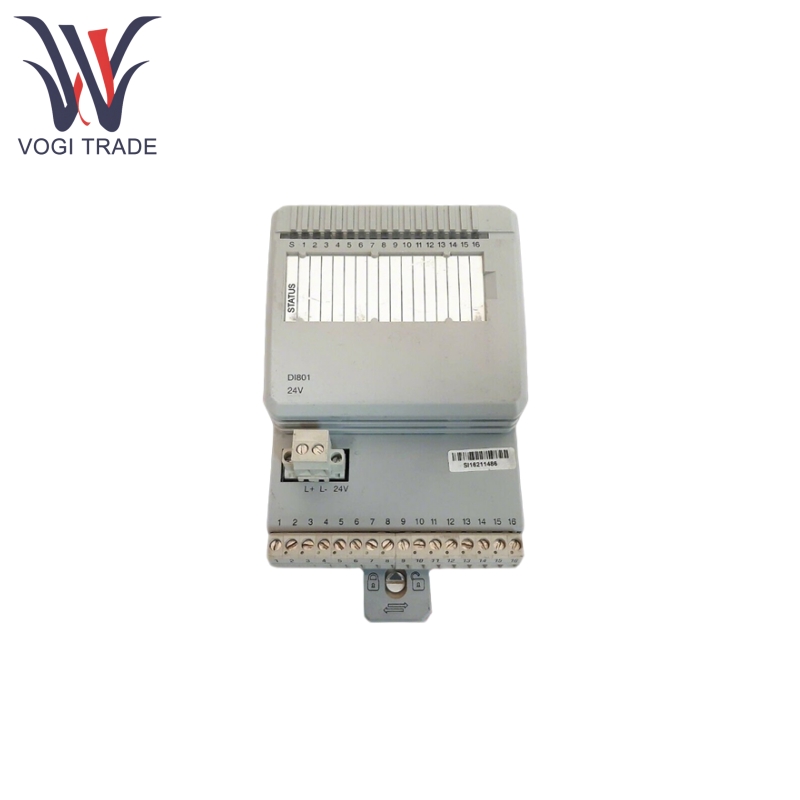

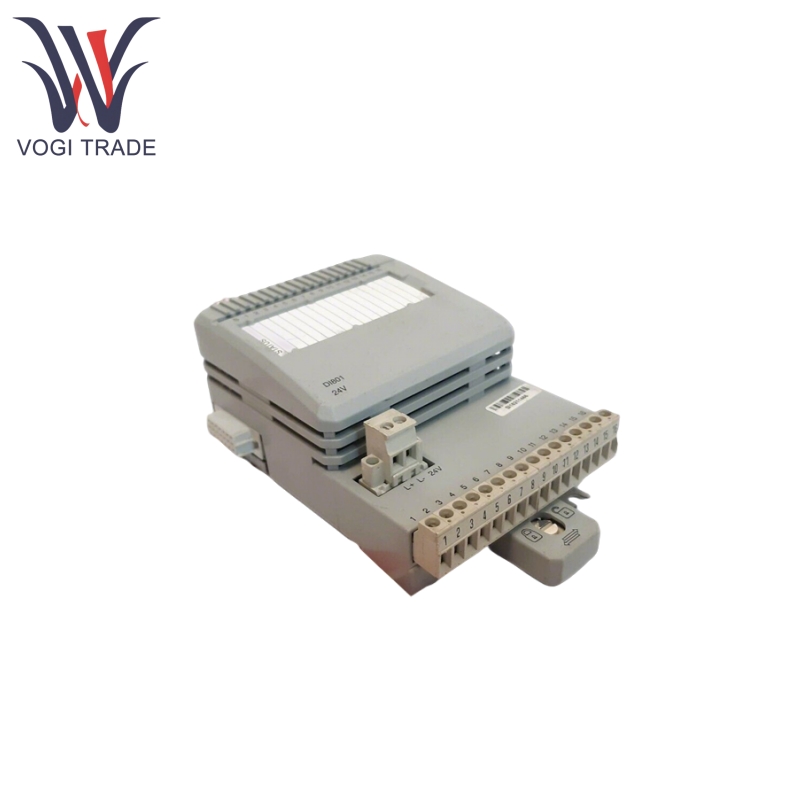

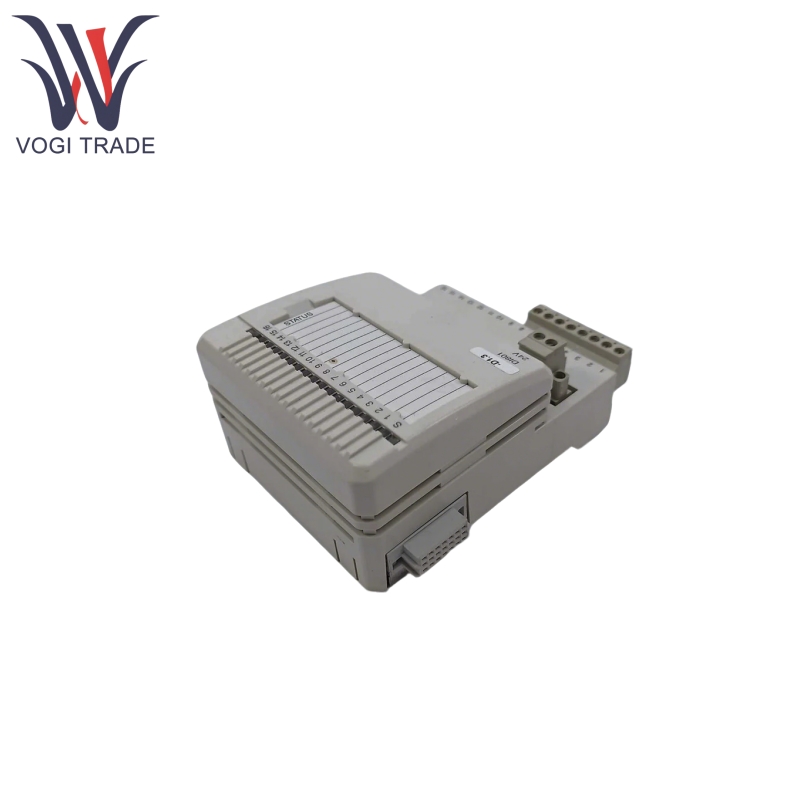

ABB DI801 3BSE020508R1

Caratteristiche del prodotto

ABB DI801 3BSE020508R1 Caratteristiche 16 canali di input da 24 V CC, supportando i segnali di sink corrente, con ciascun canale in grado di monitorare in modo indipendente lo stato dello switch, rendendolo adatto per la connessione contemporaneamente a più dispositivi discreti.

Supporta i contatti a secco (contatti passivi) e i contatti bagnati (segnali attivi), compatibili con sensori di tipo PNP/NPN e consente la configurazione del tipo di segnale tramite switch o software.

Può adattarsi ad ambienti di alimentazione complessi in contesti industriali con un intervallo di ingresso di tensione larga 18-30 V CC.

Il tempo di risposta tipico è ≤10ms, soddisfacendo i requisiti di monitoraggio in tempo reale per l'avvio e la arresto rapidamente delle attrezzature.

La tensione di isolamento da canale a canale è 50 V e la tensione di isolamento da sistema a terra è 500 V CA, resistendo efficacemente alle interferenze e alla protezione delle apparecchiature.

Ogni canale è dotato di una luce indicatore a LED, che mostra lo stato in tempo reale della connessione/disconnessione del segnale. In caso di guasto del modulo, un segnale di allarme viene inviato tramite il bus backplane.

Può monitorare la tensione di alimentazione, il circuito corto/apertura del canale, il rilevamento di interruzioni del filo di supporto e la protezione EMC, garantendo il funzionamento stabile a lungo termine.

Supporta la sostituzione del modulo online senza tempi di inattività, riducendo significativamente i tempi di manutenzione e i costi migliorando la disponibilità del sistema.

Prodotto usando il principio

ABB DI801 3BSE020508R1 riceve segnali di interruttore dai dispositivi di campo attraverso 16 canali. I segnali sono isolati da resistori e accoppiatori di optolici di corrente prima di entrare nel modulo.

ABB DI801 3BSE020508R1 Converte i segnali in segnali digitali 0/1 utilizzando un comparatore di livello e li memorizza nei registri interni.

ABB DI801 3BSE020508R1 trasmette i segnali al controller tramite Profibus DP o il bus di backplane, mentre il modulo alimenta anche lo stato del canale (normale/guasto) nel sistema di controllo.

ABB DI801 3BSE020508R1 può eseguire operazioni logiche in base ai segnali di input e ai comandi di output agli attuatori, formando un ciclo di controllo completo.

Applicazione del prodotto

Nelle industrie chimiche e farmaceutiche, ABB DI801 può monitorare lo stato di avvio/arresto degli agitatori del reattore e la posizione degli interruttori del limite della valvola per garantire la sicurezza dei processi di produzione.

Nel settore dell'alimentazione, ABB DI801 può raccogliere lo stato dell'interruttore del generatore e i segnali di allarme della temperatura del trasformatore per consentire il monitoraggio remoto delle apparecchiature di alimentazione.

Nell'industria petrolifera e del gas, ABB DI801 può rilevare l'interruttore di pressione del gasdotto e i segnali di guasto del compressore, garantendo la stabilità del trasporto di petrolio e gas.

Nella produzione meccanica, ABB DI801 può monitorare i segnali di ingresso dai pulsanti di arresto di emergenza della macchina utensile e i sensori di deviazione della cinghia del trasporto, migliorando la sicurezza del processo di produzione.

ABB DI801 può essere utilizzato per lo stato dell'interruttore del sistema di controllo dell'accesso e la raccolta del segnale di allarme antincendio, ottimizzando la gestione della costruzione di energia.

Parametro del prodotto

Ecco ABB DI801 3BSE020508R1 Dettagli del modulo di input digitale.
