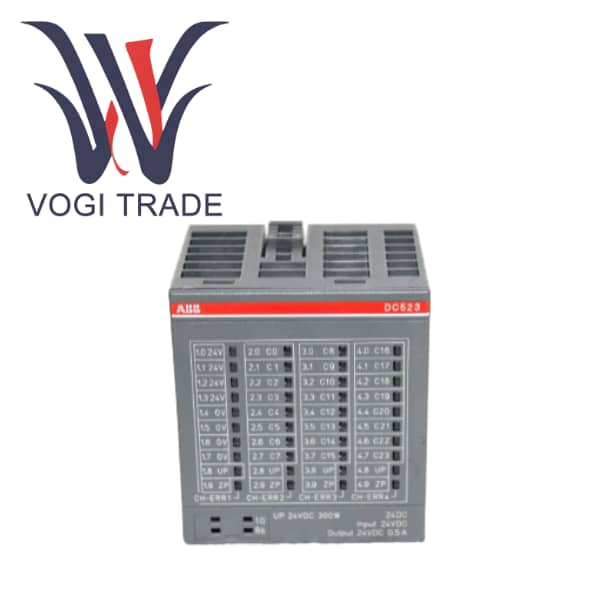

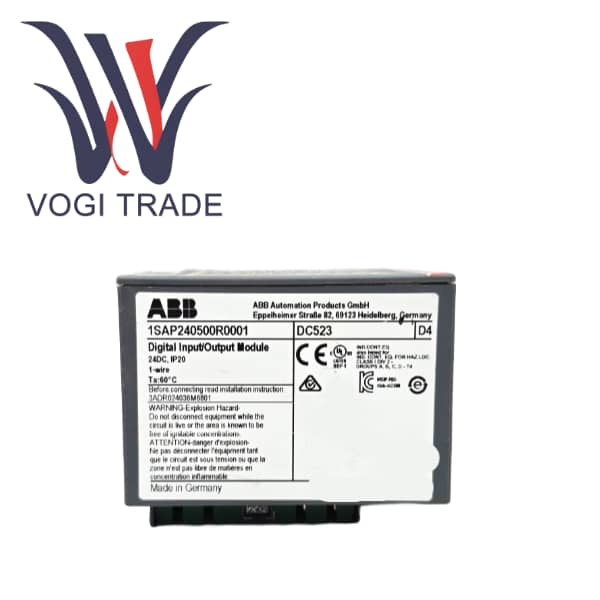

ABB DC5231SAP240500R0001

Panoramica del prodotto

DC523 è un modulo ibrido di ingresso/uscita digitale flessibile e ad alta densità progettato da ABB per il PLC modulare della serie AC 500. 1SAP240500R0001 integra 24 canali transistor indipendenti all'interno di una larghezza del modulo I/O standard. Ciascun canale può essere configurato dal software come ingresso digitale o uscita digitale, migliorando significativamente la flessibilità del modulo e l'adattabilità dell'applicazione.

Questo modulo adotta la tecnologia di cablaggio "1 filo", che è un metodo di cablaggio unico ed efficiente di ABB. Rispetto al tradizionale "2 fili", il design "1 filo" concentra il potenziale di riferimento comune di tutti i canali su pochi terminali dedicati sul modulo, riducendo così significativamente il numero di morsettiere necessarie e il carico di lavoro del cablaggio all'interno dell'armadio. DC523 è specificamente progettato per sistemi di controllo a 24 V CC. Ciascun canale di uscita può pilotare una corrente di carico massima di 0,5 A. È adatto per il controllo dei comuni carichi CC industriali come relè, piccole elettrovalvole e spie luminose. Allo stesso tempo, può raccogliere in modo affidabile segnali digitali a 24 V CC da dispositivi come interruttori di prossimità, pulsanti e interruttori di finecorsa.

Caratteristiche funzionali del prodotto

I/O ibridi configurabili tramite software

La flessibilità senza precedenti consente a 1SAP240500R0001 di avere 24 canali liberamente combinati in un unico progetto, ad esempio 16 ingressi +8 uscite o tutti e 24 come ingressi o uscite. Questa flessibilità significa che gli ingegneri possono adattare l'allocazione degli I/O in base alle esigenze effettive nella fase successiva del progetto o anche in loco, senza sostituire l'hardware, migliorando notevolmente l'efficienza ingegneristica e riducendo i costi dei pezzi di ricambio.

Tecnologia di cablaggio a 1 filo

La rivoluzionaria semplificazione del cablaggio è la caratteristica più importante del DC523. Un modulo DI/DO tradizionale a 24 canali può richiedere più di 50 morsettiere. Aggregando gli alimentatori positivo e negativo di tutti i canali rispettivamente su quattro terminali, il numero di terminali di cablaggio è stato ridotto di oltre la metà.

Meno terminali significano morsettiere più piccole, cavi più corti e tempi di cablaggio inferiori, con una riduzione diretta dei costi di materiale e manodopera. Allo stesso tempo, minori sono i punti di connessione, minore è la probabilità di errori, il che aumenta l’affidabilità del sistema.

Filtraggio degli ingressi configurabile

1SAP240500R0001 ha una forte capacità anti-interferenza. Con un ritardo di ingresso tipico di 8 ms, che può filtrare efficacemente i falsi segnali causati dal jitter del contatto meccanico o dal rumore elettrico, garantendo la stabilità e l'affidabilità del segnale di ingresso. Per i segnali a impulsi ad alta velocità, il tempo di ritardo può essere regolato al minimo per garantire la velocità di risposta.
