ABB DAI04

Dettagli

ABB DAI04 Documentazione tecnica

Prodotto

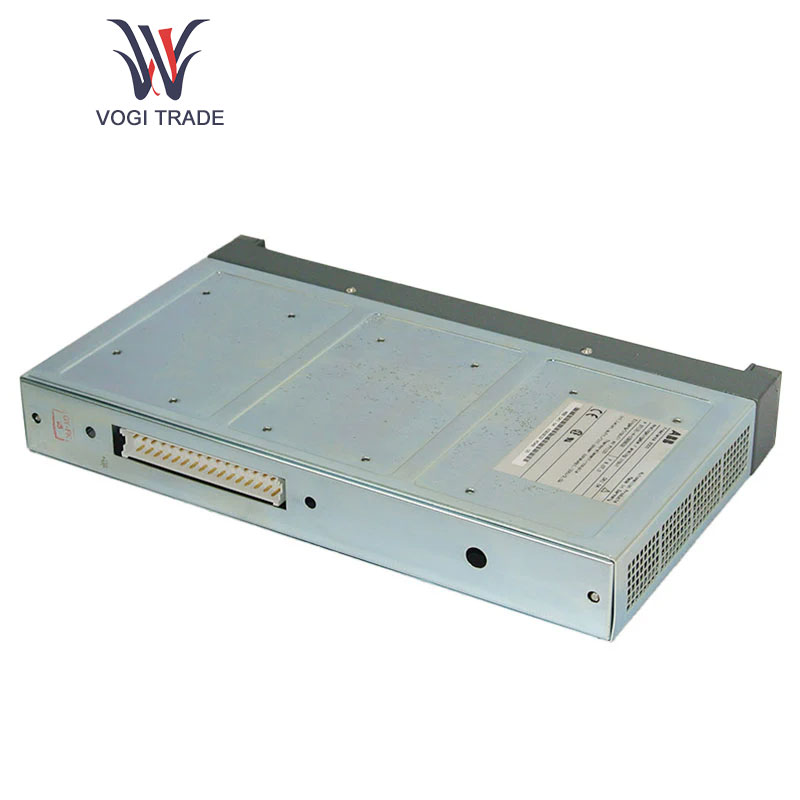

ABB DAI04 è un modulo di ingresso grezzo completamente analogico progettato per l'automazione industriale. Questo modulo di ingresso elabora diversi segnali analogici e li converte in forme di segnale eseguibili all'interno del dispositivo per ulteriore elaborazione e analisi, in modo che i processi industriali possano essere adeguatamente monitorati e controllati.

Specifiche tecniche

Canali di ingresso

Il modulo di ingresso ABB DAI04 contiene 4 canali di ingresso analogici completamente indipendenti, che possono ricevere più sorgenti di segnale analogico contemporaneamente, con un'eccellente precisione di acquisizione dati da canale a canale. Tipo e intervallo di segnale: supporta l'ingresso di tensione nell'intervallo da 0 a 10 V o da 4 a 20 mA per soddisfare i requisiti del segnale di uscita della maggior parte dei sensori industriali. La precisione dell'ingresso di tensione è ± 0,1% e la precisione dell'ingresso corrente è di ± 0,2%, garantendo l'accuratezza e l'affidabilità dei dati raccolti.

Risoluzione

Il sistema ABB DAI04 ha un'alta risoluzione; il segnale di tensione raggiunge 12 bit e il segnale di corrente raggiunge 11 bit. Sì, può anche rilevare sottili cambiamenti nelle quantità analogiche e fornire una base dati abbastanza dettagliata per il controllo dei processi industriali.

Tasso di campionamento

ABB DAI04 può essere impostato attivamente entro una determinata velocità, fino a 1000 volte al secondo, e può essere ottimizzato in base alla frequenza di acquisizione dati in diverse applicazioni industriali. Può adattarsi efficacemente a processi dinamici con evoluzione casuale e processi relativamente stabili e statici.

Caratteristiche funzionali

Condizionamento e filtraggio del segnale

ABB DAI04 è dotato di un circuito di condizionamento del segnale integrato per amplificare e filtrare il segnale analogico in ingresso, che può preelaborare efficacemente ed eliminare efficacemente i componenti di rumore e interferenza nel segnale, aiutare a garantire la qualità del segnale e aiutare a ottenere stabilità e dati accurati durante il processo di acquisizione.

Funzione diagnostica

ABB DAI04 dispone di una funzione di autodiagnosi in tutto il sistema, in grado di monitorare lo stato di funzionamento del modulo stesso in tempo reale, incluso lo stato di connessione del canale, l'area di fuori campo del segnale di ingresso e se il segnale interno è normale. Una volta rilevata un'anomalia, questi guasti verranno tempestivamente segnalati al sistema di controllo tramite l'indicatore luminoso o l'interfaccia di comunicazione, il che è molto comodo per il personale di manutenzione che desidera identificare ed eliminare rapidamente i guasti, riducendo così al minimo i tempi di fermo.

Interfaccia di comunicazione

Il sistema di controllo host ABB DAI04 adotta la modalità di interfaccia di comunicazione standard, come Profibus-DP, trasporta protocolli di comunicazione pertinenti, realizza comunicazioni dati ad alta velocità, stabili e affidabili e si integra perfettamente nella rete di automazione industriale esistente e funziona con altre apparecchiature. 4. Installazione e utilizzo Metodo di installazione: Adotta l'installazione standard del binario di guida, che può essere installato immediatamente sul binario di guida nell'armadio di controllo industriale, risparmiando molto spazio e tempo di installazione e facilitando lo smontaggio e la manutenzione senza interruzioni del modulo.

Metodo di cablaggio

ABB DAI04 fornisce un'identificazione dei terminali chiara e di facile comprensione, utile per gli utenti per collegare correttamente i cavi della sorgente del segnale analogico. Prestare attenzione alle specifiche del cavo e ai requisiti di schermatura durante il cablaggio per garantire la qualità e la stabilità della trasmissione del segnale.

Configurazione e programmazione

A seconda delle esigenze, è necessario utilizzare un software di programmazione o strumenti di configurazione del computer host per impostare i parametri del modulo, come la selezione del tipo di segnale, l'impostazione della frequenza di campionamento, la configurazione dei parametri di comunicazione, ecc., per garantire che il modulo soddisfi i requisiti di controllo di specifici settori industriali. scenari applicativi.

Campi di applicazione

Il modulo di ingresso analogico ABB DAI04 è ampiamente utilizzato nei sistemi di controllo dell'automazione nei settori energetico, chimico, petrolifero, metallurgico, farmaceutico, alimentare e delle bevande e altri settori industriali. Viene utilizzato per raccogliere segnali analogici (come temperatura, pressione, flusso, ecc.) emessi da vari sensori e fornisce un'importante base dati per il monitoraggio, la messa a punto e l'ottimizzazione dei processi di produzione industriale, migliorando così l'efficienza della produzione, garantendo il prodotto qualità e riduzione dei costi di produzione. Occupa una posizione molto importante e inevitabile nel processo di automazione industriale.
