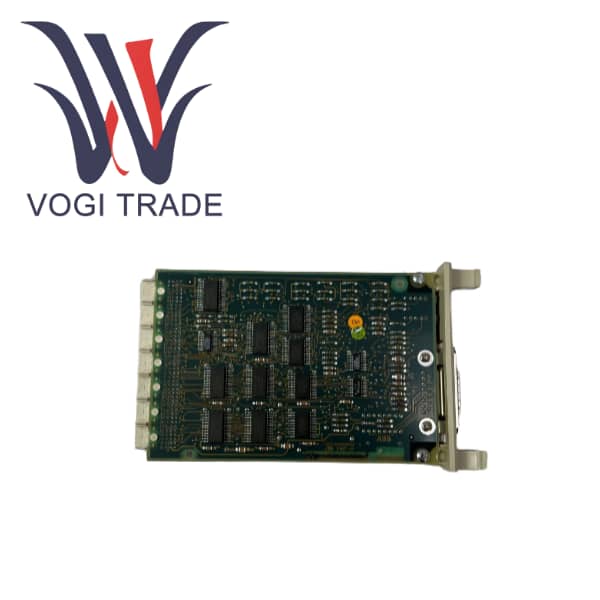

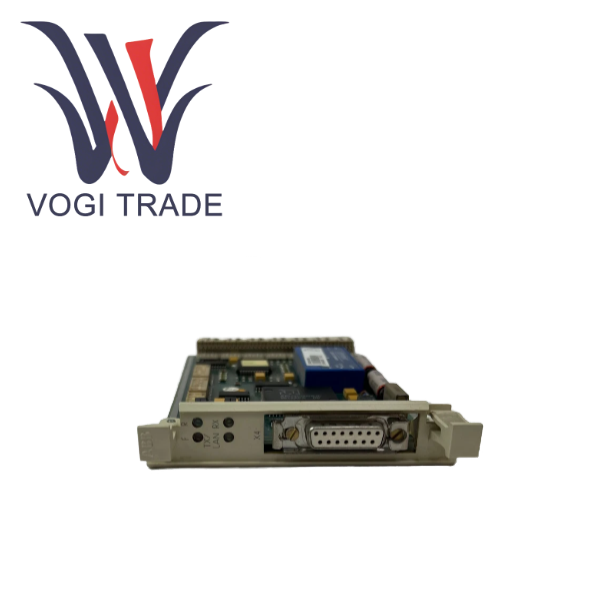

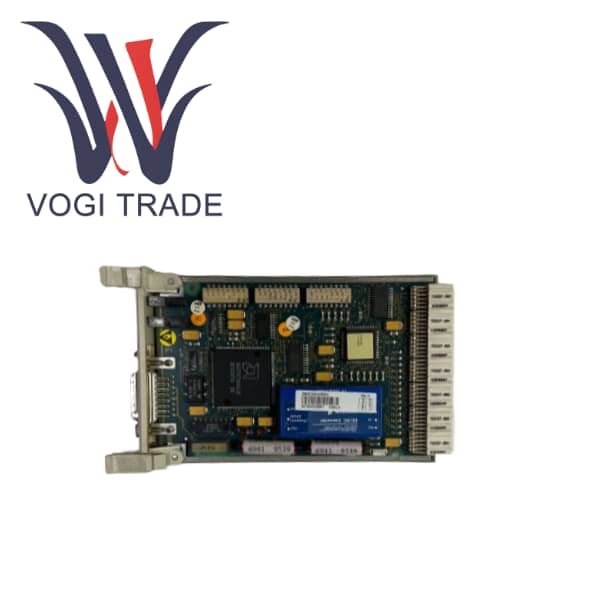

ABB CS5133BSE000435R1

Panoramica del prodotto

CS513 è un componente chiave per la comunicazione di rete nel sistema di controllo di processo distribuito ABB Advant Master. 3BSE000435R1 è definito come modulo LAN IEEE 802.3. La sua funzione principale è fornire un'interfaccia di comunicazione Ethernet standard per i controllori della serie Advant Controller 410/450, consentendo loro di accedere alle reti locali a livello di fabbrica basate sul protocollo IEEE 802.3.

Nella fase iniziale del ciclo di vita del sistema Advant Master, la sua comunicazione interna si basava principalmente sul bus proprietario MasterBus 300. Tuttavia, con la tendenza sempre più evidente all'integrazione della tecnologia dell'informazione e della tecnologia operativa, nonché con la divulgazione delle reti di uffici e dei sistemi informativi gestionali, i sistemi DCS necessitano urgentemente di un modo standardizzato per scambiare dati con il mondo esterno. Il modulo CS513 è emerso come richiesto dal Times. Funge da ponte di rete tra Advant Master, questa "isola industriale", e l'"oceano di informazioni" esterno. Attraverso CS513, il controller può ottenere una comunicazione affidabile e ad alta velocità con stazioni operatore, stazioni tecnico, server di database storici, sistemi informativi di gestione e persino centri di diagnosi remoti.

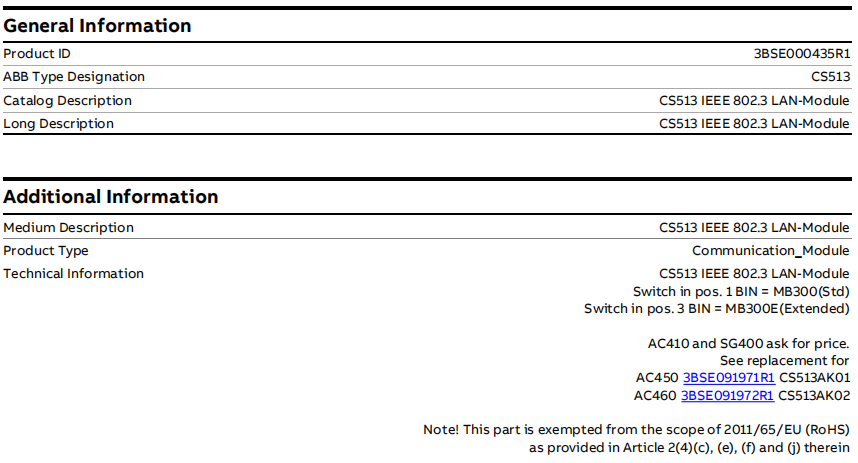

Specifiche e parametri del prodotto

Modello prodotto           CS513

Numero d'ordine      3BSE000435R1

Tipo di prodotto             Modulo LAN IEEE 802.3

Sistema a cui        Moduli di comunicazione Advant Controller 410 / Advant Controller 450 / AC 400 → Interfacce CS513 MasterBus 300

Dimensioni fisiche

Lunghezza/profondità netta      234 mm

Larghezza utile              108 mm

Altezza libera             18 mm

Peso netto              0,2 kg

RAEE                     5 categorie

Caratteristiche funzionali del prodotto

Accesso alla rete standardizzato

La compatibilità IEEE 802.3 significa che il CS513 utilizza la stessa tecnologia Ethernet di base dei computer da ufficio e può essere collegato senza problemi agli switch Ethernet industriali standard e all'infrastruttura di rete.

L'abbattimento delle barriere informative fa sì che il sistema Advant Master non sia più un'isola informativa. I dati chiave della produzione possono essere raccolti e utilizzati dal sistema di livello superiore attraverso protocolli di rete standard, che migliorano notevolmente il livello di informatizzazione della fabbrica.

Interfaccia LAN e interfaccia MB300

Il documento lo classifica sotto CS513 MasterBus 300 Interfaces, che ne rivela l'architettura interna. Un'estremità del CS513 è collegata al bus interno MasterBus 300 del controller tramite il backplane, mentre l'altra estremità fornisce un'interfaccia Ethernet standard. Essenzialmente si tratta di un gateway di protocollo, responsabile della conversione e dell'instradamento dei dati tra il protocollo MB300 interno e il protocollo TCP/IP esterno.

Supportare la ridondanza e la scalabilità del sistema

La modalità MB300 o MB300E può essere selezionata tramite il DIP switch. La modalità MB300E viene generalmente utilizzata per supportare sistemi su larga scala o configurazioni ridondanti specifiche, fornendo funzionalità di topologia di rete più flessibili.

Nei sistemi su larga scala, è possibile installare più moduli CS513 per connettere diversi segmenti di rete, ottenendo l'isolamento della rete e la condivisione del carico.

Ambito del settore applicabile

Gli scenari applicativi del CS513 coprono tutti i settori che hanno implementato i sistemi ABB Advant Master/AC 400 DCS e sperano di ottenere l'integrazione delle informazioni.

Il dipartimento di energia ed energia carica i dati operativi del DCS della centrale elettrica nel sistema di monitoraggio a livello di impianto o nel data center del gruppo.

L'integrazione di DCS e MES nelle industrie petrolifere, del gas naturale e chimiche viene utilizzata per la pianificazione della produzione, il bilancio dei materiali e l'analisi delle prestazioni.

Il DCS nella sala di controllo centrale del collegamento minerario e metallurgico è collegato alle sottostazioni remote di estrazione o di arricchimento.

Qualsiasi fabbrica che abbia bisogno di condividere, monitorare o accedere da remoto ai dati del sistema Advant Master attraverso una rete standard.
