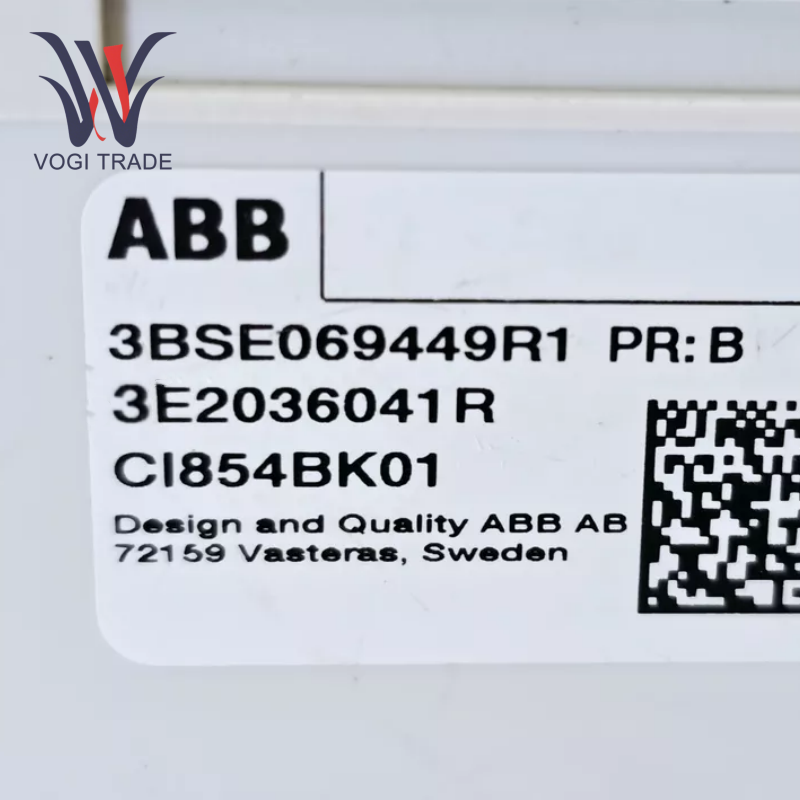

Marchio: ABBDescrizione: unità di processoreCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 6Termina di pagamento: t/tPorta di spedizione: ShenzhenCome modulo di interfaccia di comunicazione Profibus DP/V1, ABB CI854BK01 3BSE069449R1 è diventato un componente principale di sistemi di automazione complessi con la sua ridondanza a doppia porta, la compatibilità di ridondanza della stazione master e le prestazioni di comunicazione di livello industriale.
| Produzione |
Abb |
| Numero modello |
CI854BK01 |
| Numero di ordinazione |
3BSE069449R1 |
| Catalogare |
AC 800m |
| Paese di origine |
Svezia |
| Codice HS |
8538900000 |
| Dimensione |
13*20*6 cm |
| Dimensione di imballaggio |
15*22*8cm |
| Peso |
0,8 kg |
Parametri tecnici
Velocità di trasmissione: 9,6 - 12 000 kbit/s
Unità massime sul bus CEX: 12
Connettore: DB Female (9-pin)
CONSUMO DI 24 V TIP.: 190MA
Intervallo di temperatura: da +5 a +55 ° C (da da +41 a +131 ° F) in funzione, da -40 a +70 ° C (da -40 a +158 ° F).
Tipo di interfaccia: Profibus-DP/V1, supporta la progettazione ridondante a doppio porto e la velocità di comunicazione massima è di 12 Mbit/s.
Protocollo di comunicazione: compatibile con Profibus DP/DP-V1 e sistemi Fieldbus Fondazione.
Supporto di ridondanza: ABB CI854BK01 3BSE069449R1 Supporta la ridondanza della linea (Porte a doppia Profibus) e la ridondanza master (richiede due moduli CI854BK01).
Metodo di installazione: Installazione di Din Rail, compatibile con il sistema I/O ABB S800 e altri dispositivi I/O di terze parti.

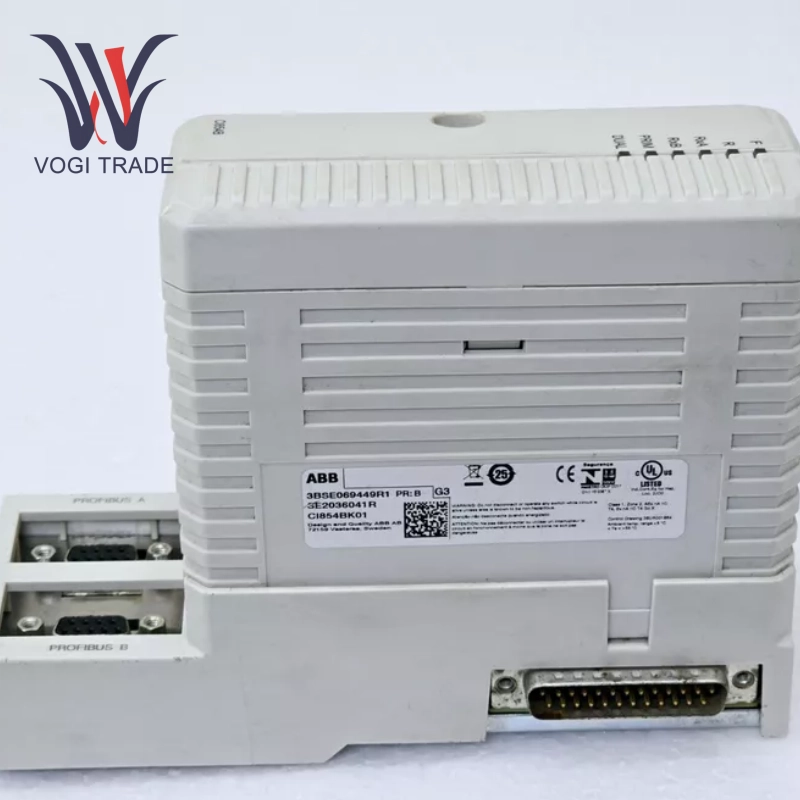

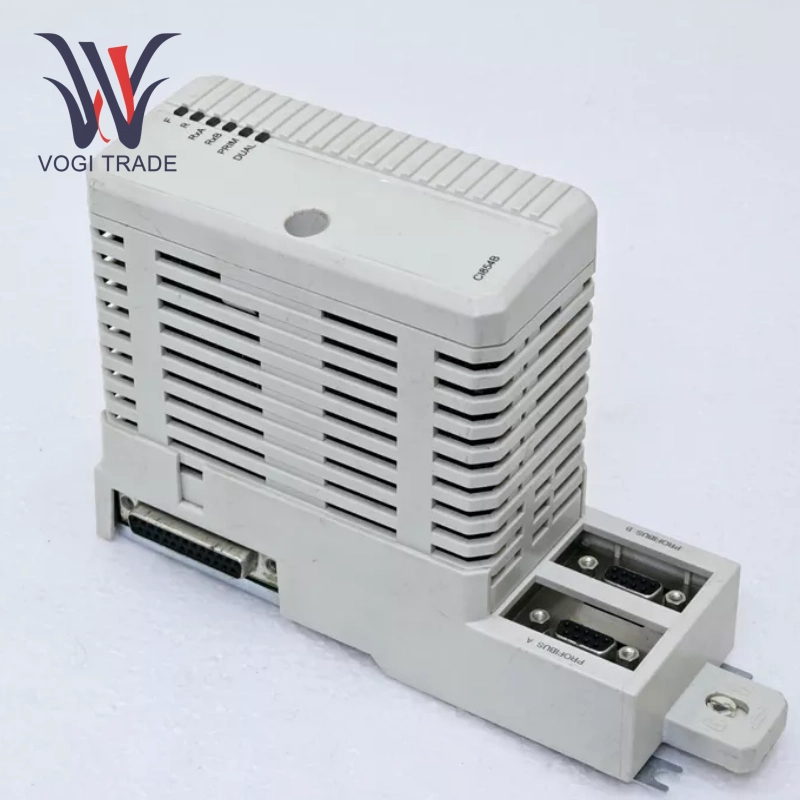

Interfaccia elettrica: fornisce due porte di Profibus e la corrispondenza della fine del bus deve essere completata tramite un connettore con resistori del terminale.
Compatibilità del controller: integrazione senza soluzione di continuità con la famiglia del controller ABB AC 800M, supporta la ridondanza della CPU e la ridondanza di Cexbus (modulo BC810).
Capacità di espansione: i dispositivi PA Profibus possono essere collegati tramite dispositivi di collegamento Profibus (come LD 800p).
Istruzioni di installazione e utilizzo
Installazione dell'hardware: correggere il modulo sulla guida DIN nell'armadio di controllo per garantire una buona ventilazione e dissipazione del calore. Collegare il cavo del bus Profibus alle due porte e installare il connettore con resistenza terminale.
Configurazione del software: utilizzare ABB Control Builder o strumenti simili per configurare i parametri principali, la logica ridondante e il protocollo di comunicazione. Impostare l'indirizzo DP Profibus e i parametri del bus per adattarsi ai requisiti dell'attrezzatura sul campo.
Configurazione ridondante: la ridondanza principale richiede che le versioni del firmware dei due moduli siano coerenti e che la funzione di sincronizzazione sia abilitata.
Raccomandazione di manutenzione: controllare regolarmente lo stato di resistenza del terminale del bus per evitare l'interferenza di riflessione del segnale.
