ABB CI5313BSE003825R1

Panoramica del prodotto

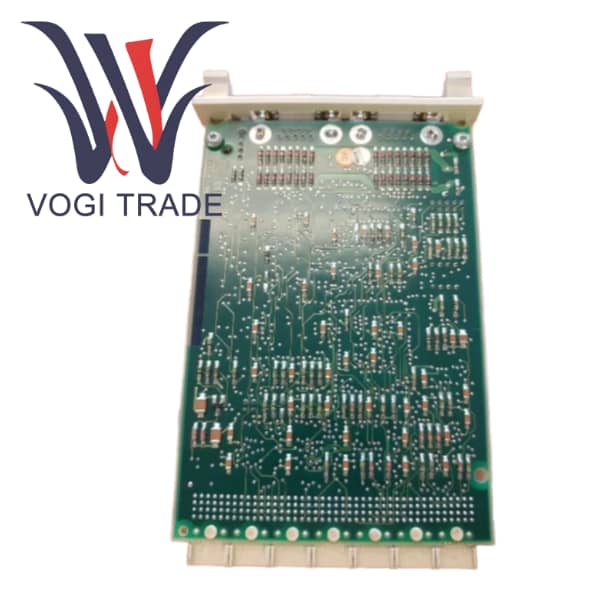

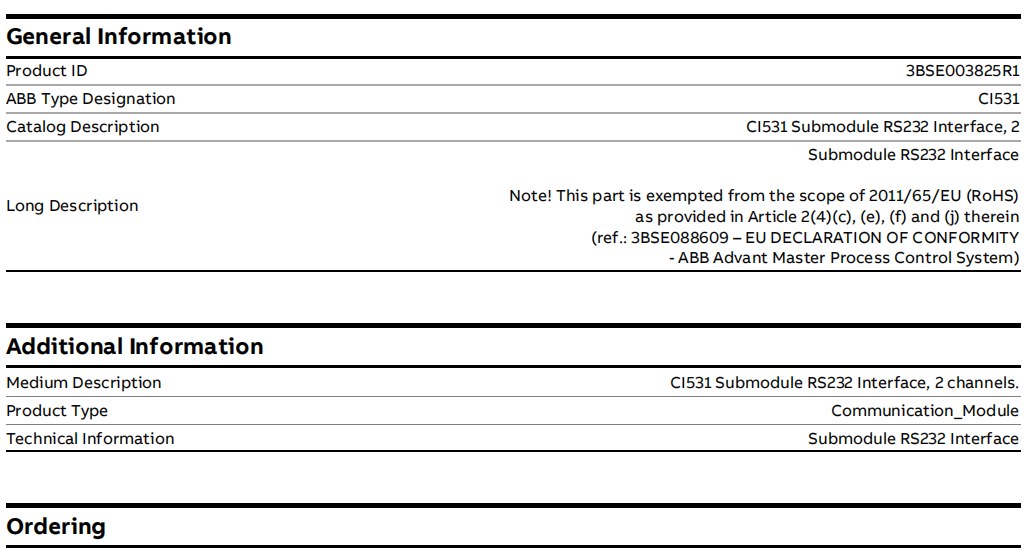

CI531 è un componente di estensione della comunicazione seriale dedicato nel sistema di controllo di processo distribuito ABB Advant Master. 3BSE003825R1 è definito come sottomodulo interfaccia RS232, 2 canali. La funzione principale è fornire due porte di comunicazione seriale asincrona indipendenti conformi allo standard EIA-232 per i controller della serie Advant Controller 410/450.

Nel campo dell’automazione industriale, sebbene Ethernet sia diventata mainstream, esiste ancora un gran numero di dispositivi intelligenti obsoleti che supportano solo RS-232 come unica interfaccia di comunicazione. Il modulo CI531 è progettato proprio per soddisfare la richiesta di integrazione con dispositivi non standard o legacy. Come sottomodulo, di solito deve essere inserito in uno slot dedicato del modulo di comunicazione principale, con il modulo principale che fornisce la connessione al backplane e le capacità di elaborazione di base, mentre CI531 si concentra sulla gestione della trasmissione e ricezione del segnale RS-232 a livello fisico.

Confronto tra vantaggi e svantaggi

Vantaggi

Essendo un componente ABB originale, CI531 è stato sottoposto a rigorosi test ambientali industriali per garantire un funzionamento stabile in condizioni difficili come interferenze elettromagnetiche e variazioni di temperatura.

Lo stato può essere monitorato dal sistema DCS e il programma di comunicazione può essere scritto direttamente nella logica di controllo del controller, ottenendo una gestione integrata dall'hardware al software.

3BSE003825R1 consente alle fabbriche di integrare facilmente dispositivi seriali nuovi o preesistenti senza sostituire l'intero DCS, prolungando così la durata del sistema.

Svantaggio

La piattaforma è altamente dipendente. Il valore è interamente vincolato alla piattaforma Advant Master/AC 400. Non serve per nuovi progetti o sistemi di altre marche.

La funzione singola fornisce solo l'interfaccia RS-232 a livello fisico. Tutto il lavoro di analisi del protocollo richiede che gli utenti lo programmino e lo implementino da soli, il che aumenta la complessità dello sviluppo dell'applicazione.

Lo stesso RS-232 è uno standard di comunicazione punto a punto, a corto raggio e a bassa velocità, che è stato gradualmente sostituito da RS-485, Ethernet e persino dalla tecnologia wireless nelle moderne reti industriali.

Guida all'installazione

Preparativi prima dell'installazione

Confermare la compatibilità del modulo principale. È necessario confermare che il modulo di comunicazione principale in uso disponga di slot per sottomoduli disponibili e che il relativo firmware supporti CI531.

Passaggi di installazione

Passaggio 1: indossare un braccialetto antistatico. Trova lo slot del sottomodulo sul modulo di comunicazione principale.

Passaggio 2: Allineare il sottomodulo CI531 con lo slot e premerlo con attenzione e verticalmente finché non è completamente in posizione e bloccato.

Passaggio 3: utilizzare le viti per fissare il CI531 sul modulo principale.

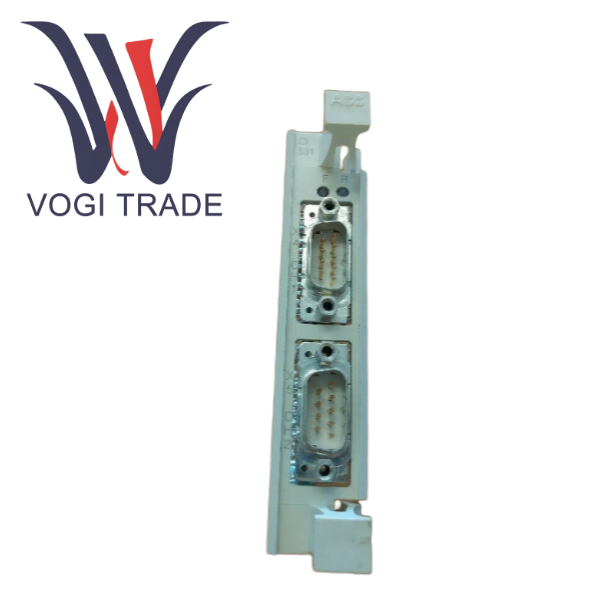

Passaggio 4: utilizzare il cavo RS-232 appropriato per collegare l'apparecchiatura da campo alla porta del canale corrispondente sul pannello anteriore del CI531. Assicurati di confermare le definizioni dei pin.

Passo 5: Nel software Composer/PG2, trovare il modulo di comunicazione principale corrispondente, aggiungere il sottomodulo CI531 nella sua configurazione hardware e impostare i parametri di comunicazione corretti per ciascun canale.

Punti chiave da notare

Protezione elettrostatica. Qualsiasi funzionamento dei moduli elettronici deve essere conforme alle norme di protezione ESD.

CI531 è un sottomodulo e non può funzionare in modo indipendente. Deve essere collegato a un modulo principale compatibile.

Gli errori di cablaggio dell'RS-232 sono la causa più comune di errore di comunicazione. Assicurati di eseguire la connessione incrociata.

La distanza di comunicazione massima affidabile dello standard RS-232 è di circa 15 metri. Se è necessaria una distanza maggiore, si dovrebbe prendere in considerazione l'uso di RS-485 o di un convertitore RS-232/485 esterno.

ABB fornirà una libreria di blocchi funzionali per la comunicazione seriale, ma la logica di analisi del protocollo specifico deve essere scritta dagli stessi ingegneri secondo il manuale dell'apparecchiatura.
