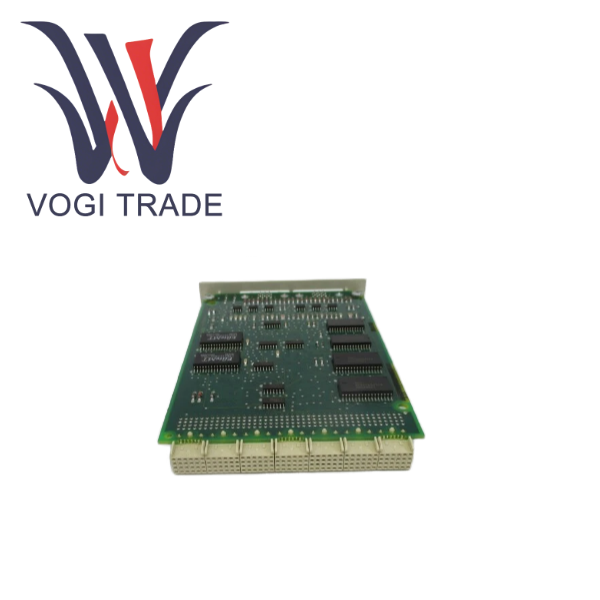

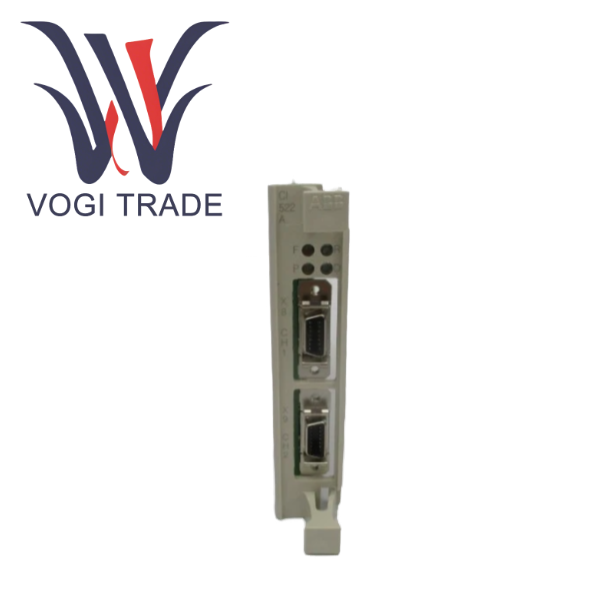

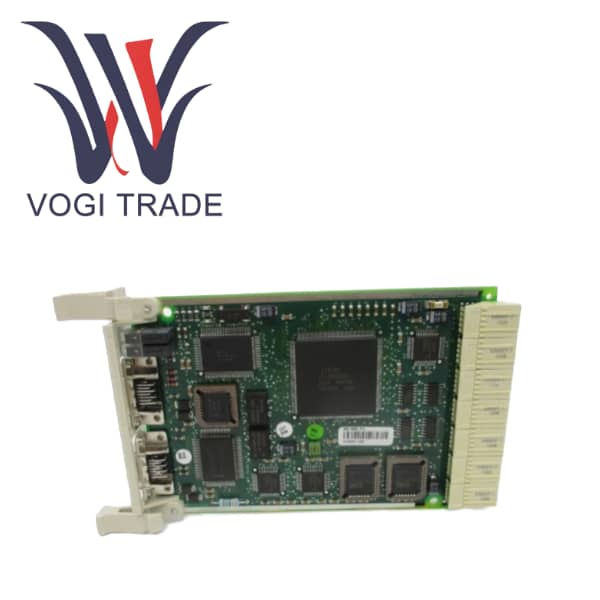

ABB CI522A3BSE018283R1

Panoramica del prodotto

CI522A è un componente chiave di comunicazione e di espansione I/O nel sistema di controllo di processo distribuito ABB Advant Master. È definito come "Modulo di interfaccia AF100". La funzione principale è quella di fungere da gateway di comunicazione dedicato ad alta velocità tra i controllori della serie Advant Controller 410/450 e le stazioni I/O remote della serie S800 I/O.

Nel tradizionale sistema Advant Master, gli I/O di campo sono principalmente collegati al controller tramite Advant Fieldbus. Tuttavia, con lo sviluppo della tecnologia, ABB ha lanciato il sistema I/O S800, che offre prestazioni più elevate e funzioni più potenti. Per consentire al classico controller AC 400 di sfruttare le funzionalità avanzate dell'I/O S800, è necessario un "traduttore" o "bridge". 3BSE018283R1 svolge proprio questo ruolo. Un'estremità del CI522A comunica con il controller AC 400 tramite il bus backplane, mentre l'altra estremità è collegata alla stazione I/O S800 tramite il bus seriale ad alta velocità AF100, ottenendo così una perfetta integrazione della classica piattaforma controller e del moderno sistema I/O. Il documento sottolinea in particolare il suo sostegno alle "comunicazioni ridondanti", che sono cruciali per le applicazioni ad alta disponibilità.

Caratteristiche funzionali del prodotto

Collega il classico con il moderno

Conversione del protocollo. Il CI522A integra internamente un firmware complesso, in grado di convertire le istruzioni di comunicazione interna emesse dal controller AC 400 in istruzioni del protocollo AF100 che il sistema I/O S800 può comprendere in tempo reale e in modo trasparente, e viceversa. Per la logica di controllo di livello superiore, il modulo I/O S800 è proprio come se fosse collegato direttamente al rack locale, senza la necessità di alcuna modifica del codice.

La protezione degli investimenti esistenti è il valore più grande di CI522A. Le fabbriche possono godere dei vantaggi offerti dalla nuova generazione di tecnologia I/O, come una maggiore densità di canali, un costo inferiore per canale e una diagnosi online più potente, semplicemente aggiungendo moduli CI522A e stazioni I/O S800 mantenendo i controller AC 400 esistenti e funzionanti in modo stabile e il software applicativo. Ha notevolmente esteso il ciclo di vita del classico sistema DCS.

Supporta la comunicazione ridondante

Design ad alta disponibilità, la documentazione indica chiaramente che viene utilizzato per comunicazioni ridondanti. Ciò significa che in un sistema Advant Master configurato in modo ridondante, è possibile installare due moduli CI522A e collegarli rispettivamente al controller primario e a quello di backup. Nel frattempo, anche la stazione I/O S800 è collegata rispettivamente a questi due CI522A tramite doppi bus AF100. Quando il collegamento di comunicazione principale si guasta, il sistema può passare automaticamente al collegamento di backup in pochi millisecondi per garantire zero interruzioni della comunicazione dei dati I/O e soddisfare i severi requisiti di affidabilità delle procedure di processo critiche.

Semplificare la progettazione e la manutenzione

Plug and play: negli strumenti di progettazione ABB, il CI522A e il modulo I/O S800 collegato possono essere configurati, scaricati e sottoposti a debug proprio come i moduli locali, semplificando notevolmente il processo di progettazione.

Diagnosi centralizzata. Le ricche informazioni diagnostiche del modulo I/O S800 possono essere riportate al controller AC 400 tramite CI522A e infine visualizzate sulla stazione dell'operatore, facilitando il personale di manutenzione a individuare rapidamente i problemi in loco.

Aggiornamenti di prodotto e sviluppo tecnologico

CI522A rappresenta un'importante strategia per l'evoluzione fluida e la retrocompatibilità dei sistemi nel campo dell'automazione industriale.

Dalla chiusura all’apertura e poi all’integrazione. Il primo DCS era completamente chiuso. Con lo sviluppo della tecnologia, i produttori hanno iniziato a offrire prodotti bridge come CI522A, consentendo agli utenti di introdurre gradualmente nuove tecnologie proteggendo al contempo gli investimenti esistenti. Questo è un modo di evoluzione molto pragmatico.

Il successo di CI522A riflette anche la tendenza a disaccoppiare i sistemi I/O dai controller. I moderni sistemi I/O sono progettati per essere sempre più indipendenti e standardizzati e possono essere collegati a varie piattaforme di controllo attraverso diversi moduli di interfaccia.

Man mano che la piattaforma Advant Master uscirà gradualmente dalla fase storica, anche la missione di prodotti come CI522A sarà compiuta. La futura architettura del sistema sarà più unificata e integrata con i sistemi IT di livello superiore attraverso standard aperti come OPC UA. Tuttavia, il concetto di "modernizzazione graduale" incarnato dal CI522A avrà un significato guida a lungo termine nel campo industriale.

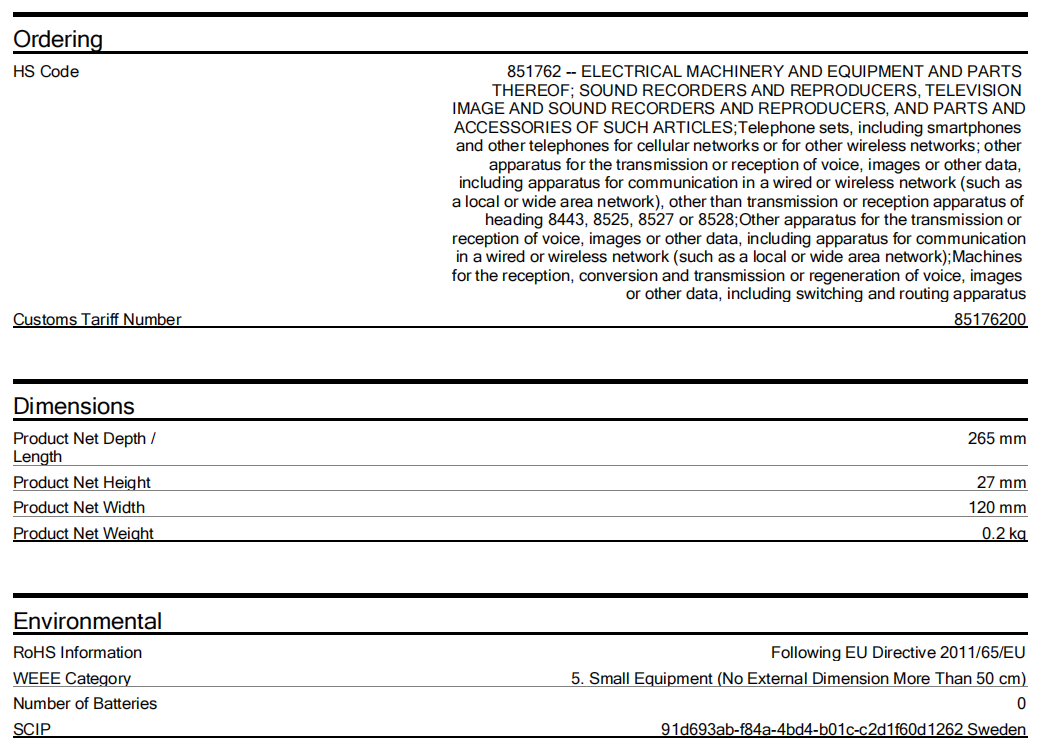

Scarica la scheda tecnica
