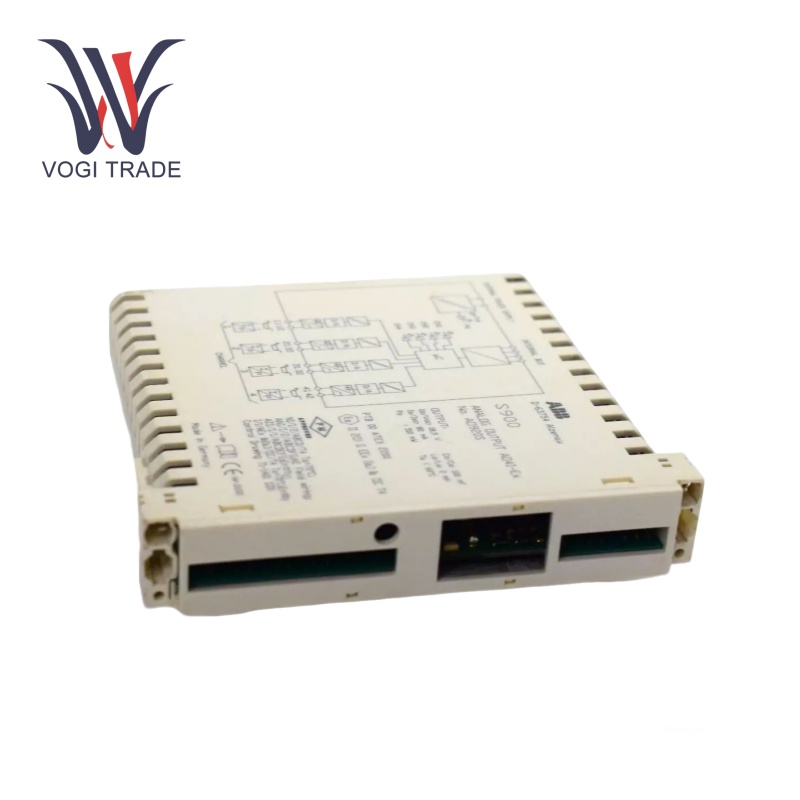

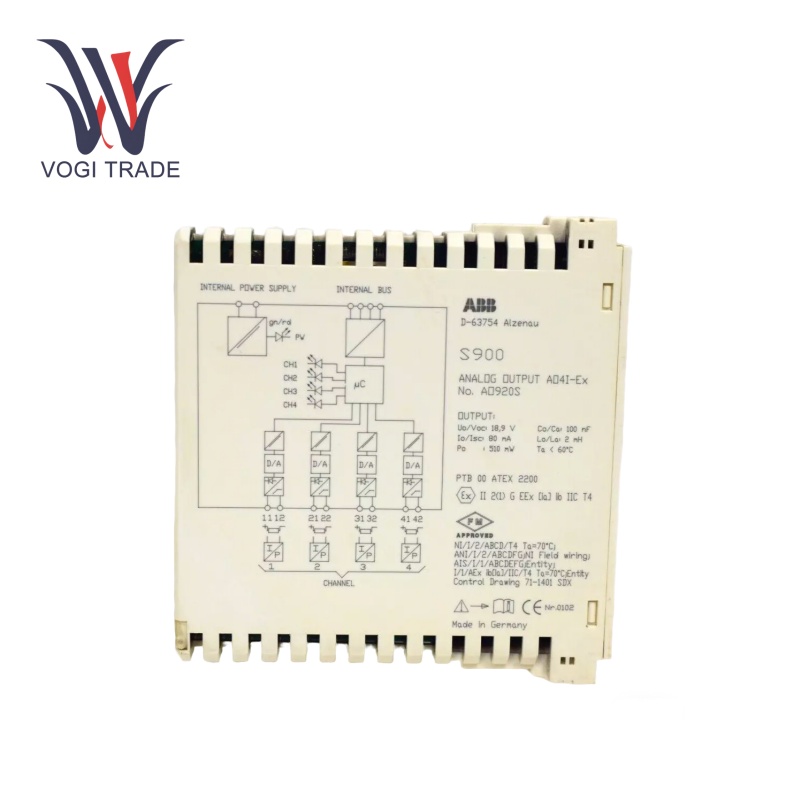

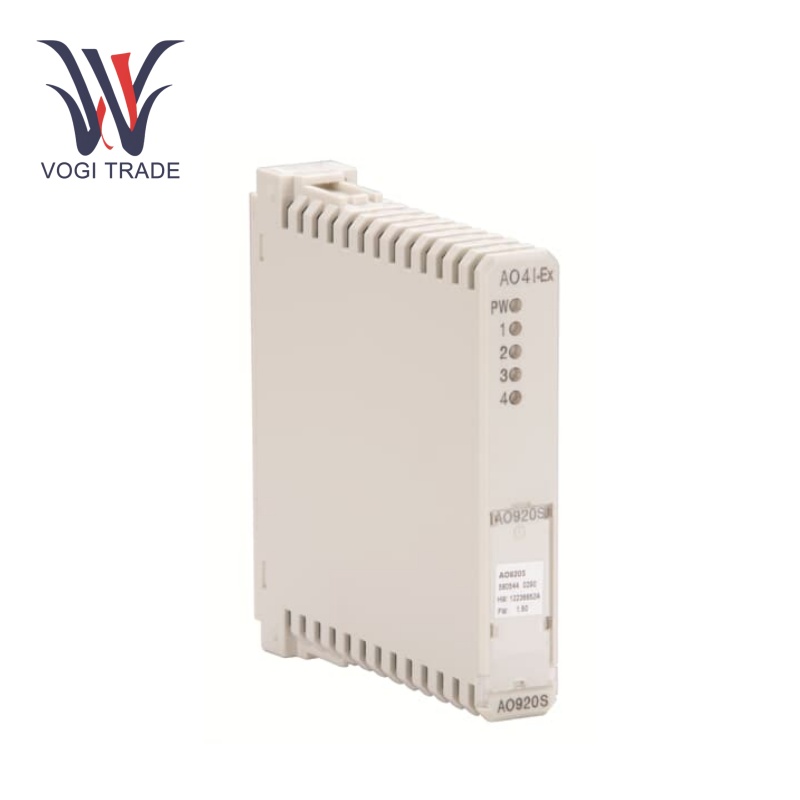

ABB AO920S

Parametri operativi

Alimentazione elettrica: Alimentazione a 24 V DC

Canali di output: quattro canali di output

Elaborazione del segnale: Ogni canale è dotato di un convertitore digitale a 16 bit a analogico.

Intervallo di segnale di uscita:4-20 mA Intervallo di corrente di uscita

Risoluzione: Con una risoluzione di 12 bit

Carico impedenza: Può gestire un'impedenza di carico fino a 500 Ω

Caratteristiche del prodotto

Generazione accurata del segnale: Lo scopo principale di ABB AO920 è quello di emettere un'uscita analogica accurata di 4 - 20 mA controllando i segnali digitali dal controller. L'output è accurato al 100% perché questa è una funzione molto precisa che converte le letture in un valore desiderato. In un processo di produzione, può convertire questi comandi per la velocità del motore o la posizione del braccio robotico nei segnali di corrente desiderati.

Ridondanza: Gli ABB AO920 con ridondanza in potere e comunicazione. Tale funzione di ridondanza aggiunge un altro livello di sicurezza e affidabilità. Nel caso di applicazioni industriali critiche come la generazione di energia o le raffinerie di petrolio, in cui i tempi di inattività possono essere costosi, i sistemi ridondanti garantiscono un funzionamento continuo nel caso in cui una fonte di energia o un collegamento di comunicazione fallisca.

Capacità diagnostiche: ABB AO920S può avere caratteristiche diagnostiche integrate che controllano la salute del modulo e dei segnali di uscita. È in grado di rilevare guasti come cortocircuiti e circuiti aperti nel cavo di uscita. Con il rilevamento di cortocircuiti, il modulo può informare il sistema di controllo e facilitare la manutenzione pronta per evitare ulteriori danni alle apparecchiature collegate.

Configurazione calda e funzionalità di swap hot: ABB AO920S supporta la configurazione calda nella funzione Run, Hot Swap. Inoltre, la funzione di swap hot consente di sostituire il modulo mentre il sistema è già in esecuzione. Tale conoscenza è estremamente preziosa nei settori in cui il funzionamento non-stop è essenziale per ridurre al minimo i tempi di inattività e ridurre il danno alle perdite di produzione.

Controllo dell'attuatore:La capacità ABB AO920 di produrre segnali di uscita analogici consente il controllo efficace degli attuatori, essenziale per il controllo dei parametri variabili nei processi industriali.

Isolamento: Sbarazzarsi del rumore tra output, bus e potenza.

Installazione

Montaggio: Il modulo è progettato principalmente per adattarsi a una guida DIN per un semplice montaggio del modulo in un pannello di controllo industriale

Cablaggio:Il cablaggio degli ABB AO920 è particolarmente importante, in quanto deve essere collegato sia al controller che ai dispositivi di uscita. Questi segnali da 4-20 mA sono chiaramente etichettati sui terminali di uscita e il terminale di potenza deve essere collegato di conseguenza. I fili che usi dovrebbero avere una schermatura EMS adeguata per prevenire il rumore elettrico. Cavi lunghi: devono essere contabilizzati cavi lunghi, poiché gli effetti del cavo lunghi influenzeranno la qualità del segnale.

Configurazione: Dopo l'installazione fisica, il modulo deve essere configurato nel sistema di controllo. Questa configurazione prevede in genere i parametri di impostazione come l'intervallo di segnale di output, l'indirizzo nella rete di comunicazione e le impostazioni di ridondanza.

Gamma di applicazioni

Controllo del processo: Attuatori di regolamentazione in industrie chimiche, petrolchimiche e farmaceutiche.

Energia: Dagli attuatori alimentare alle centrali elettriche e alle griglie.

Sistemi di sicurezza: Integrazione con sistemi di sicurezza con un rigoroso controllo dell'attuatore in ambienti pericolosi.

Risoluzione dei problemi

Rilevamento degli errori:ABB AO920 sono la prima linea di difesa con la sua costruzione - nelle funzioni diagnostiche. Short rilevato nel cablaggio di uscita porta a un segnale di errore generato dal modulo se viene rilevato un circuito aperto. Se i segnali di uscita vengono interrotti, dovrebbe anche avvisare il sistema di controllo nel caso in cui il modulo smetta di funzionare a causa di errori di alimentazione o di comunicazione.

Problemi correlati al segnale:Risoluzione dei problemi del segnale Se il segnale di uscita non passa il segnale ad altri dispositivi, verificare se il cablaggio di dispositivi di uscita è collegato correttamente. Assicurarsi che i fili siano collegati correttamente e non rotti e che l'impedenza del carico non sia fuori dai limiti.

Problemi di comunicazione: In guasti relativi alla comunicazione, controllare i cavi di comunicazione per danni o terminali allentati. Verificare che le impostazioni di comunicazione e il sistema di controllo siano configurate correttamente.

Guasti specifici del modulo: Se il modulo stesso sembra essere malfunzionando, controllare l'alimentazione per assicurarsi che sia all'interno delle specifiche corrette. Puoi anche sostituire gli AO920 con il buon modulo noto per verificare se è il problema lato modulo.
