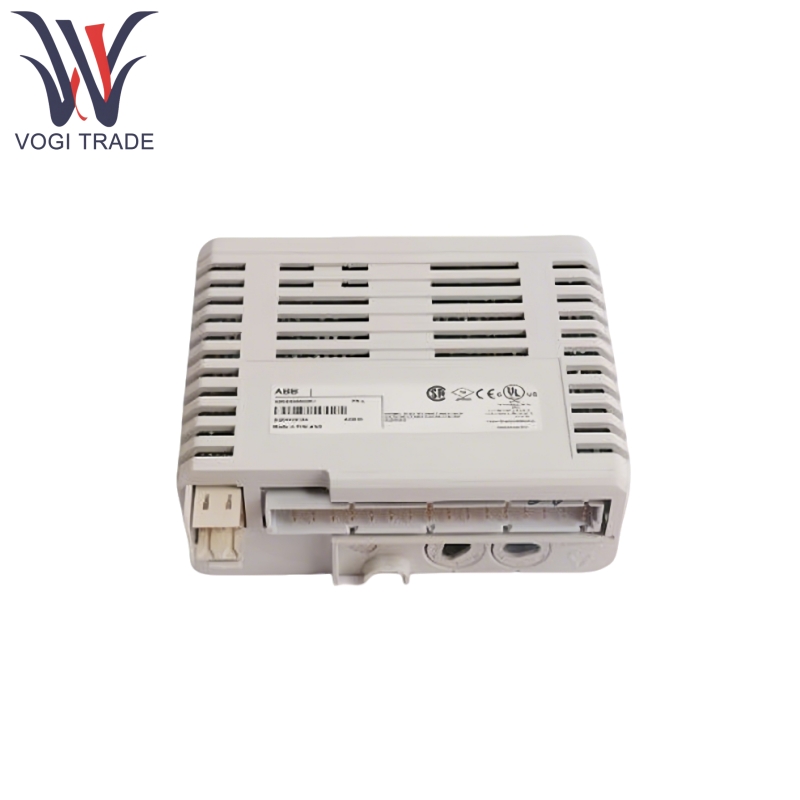

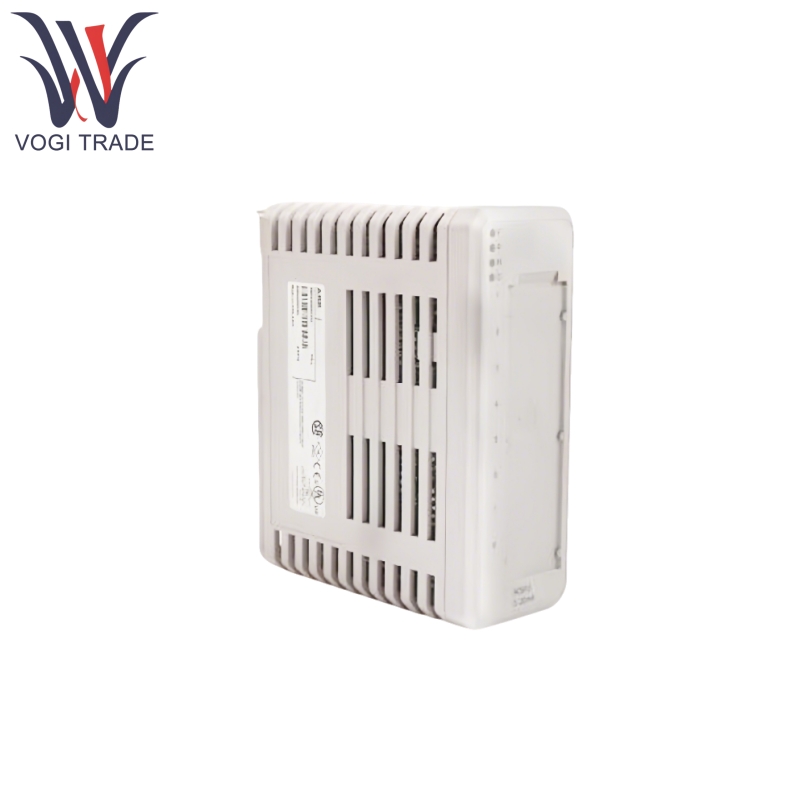

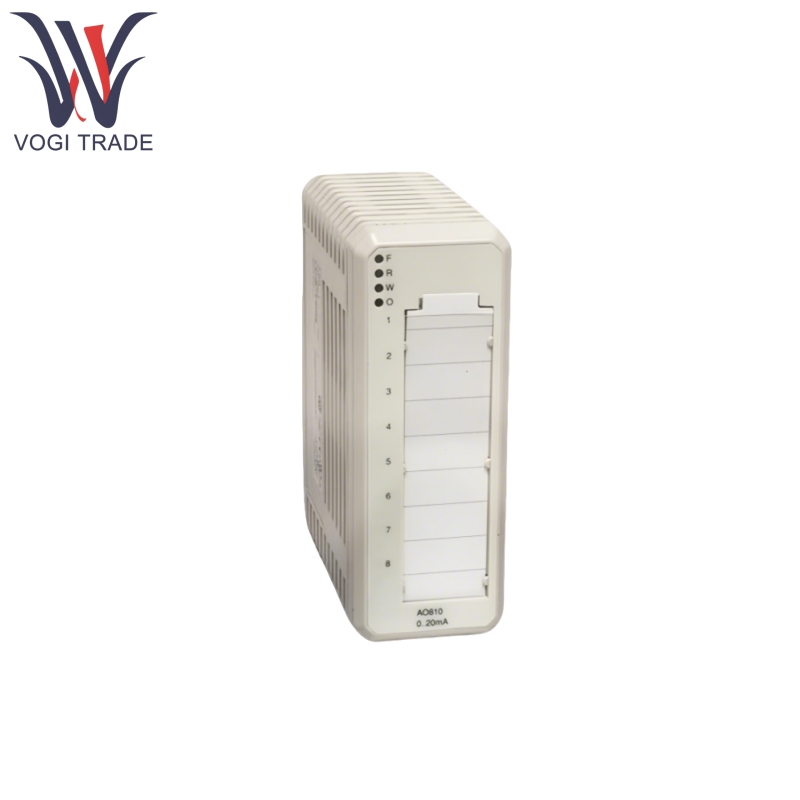

ABB AO810 3BSE008522R1

Caratteristiche del prodotto

ABB AO810 3BSE008522R1 offre una risoluzione fino a 14 o 16 bit, garantendo l'accuratezza del segnale di uscita. Può convertire con precisione i comandi digitali in segnali analogici, consentendo un controllo preciso dell'apparecchiatura.

ABB AO810 3BSE008522R1 Caratteristiche 8 canali di uscita, ciascuno dei quali può essere configurato in modo indipendente per supportare diversi intervalli di uscita e tipi di segnale, consentendo il controllo simultaneo di più dispositivi.

ABB AO810 3BSE008522R1 supporta l'uscita del segnale di tensione, come 0-10 V, nonché l'uscita del segnale di corrente, come 4-20 mA e 0-20 mA. Gli utenti possono passare in modo flessibile tra i tipi di output tramite software.

ABB AO810 3BSE008522R1 Presenta il rilevamento di circuiti aperti per i canali. Quando la corrente di output è inferiore al valore impostato e il valore impostato supera 1 mA, viene attivato un allarme di errore del canale. Monitora anche la tensione di alimentazione del processo, quando la tensione di alimentazione scende al di sotto della soglia, l'indicatore di stato del modulo visualizza un guasto. Inoltre, la funzione autodiagnostica monitora continuamente lo stato hardware per garantire un funzionamento stabile a lungo termine.

ABB AO810 3BSE008522R1 ha un profibus DP o l'interfaccia di comunicazione Ethernet che può essere integrata in una varietà di sistemi PLC e DCS, in modo che due dispositivi possano comunicare dati tra più sistemi.

Applicazione del prodotto

ABB AO810 può essere utilizzato per il controllo della temperatura e della pressione nei reattori chimici, regolando con precisione la velocità dell'agitazione e la potenza del riscaldatore per garantire la stabilità del processo di reazione e della qualità del prodotto.

ABB AO810 può controllare il regolatore di velocità di una turbina a vapore per garantire la stabilità della frequenza della griglia e può anche essere utilizzato per monitorare e controllare vari parametri delle apparecchiature di alimentazione, come tensione, corrente e potenza.

ABB AO810 è adatto per il controllo degli attuatori nella macchina di produzione meccanica, incluso il movimento dell'alimentazione degli strumenti e il movimento del banco di lavoro, per garantire un'elevata precisione di elaborazione ed efficienza di produzione.

ABB AO810 può regolare l'apertura della valvola e la velocità della ventola delle unità di condizionamento dell'aria per ottenere un controllo preciso della temperatura e dell'umidità, fornendo un ambiente interno confortevole.

Nell'estrazione di petrolio e gas, trasporto e lavorazione, ABB AO810 può essere utilizzato per controllare varie valvole, pompe e compressori, garantendo la sicurezza e l'efficienza del processo di produzione.

Parametro del prodotto

Ecco ABB AO810 3BSE008522R1 Dettagli del modulo di uscita analogico.

Numero di canali di output: 8

Tipi di segnale di uscita e intervalli: i segnali di tensione sono 0-10 V, i segnali di corrente sono 4-20 mA, 0-20 mA

Risoluzione: 14 bit o 16 bit

Capacità di carico: per AO810, la massima resistenza al carico per l'uscita di corrente è di 500/750 ohm, per AO810V2, il carico per l'uscita di corrente è ≤500Ω (alimentazione singola) e 250-850Ω (Dual Power Alutment)

Tensione di alimentazione: DC 24V

Intervallo di temperatura operativa: da -20 da 60 ℃ (AO810V2, nessuna condensazione), da -20 ° C a +70 ° C (un'altra dichiarazione per AO810V2)

Classe di protezione: IP20
