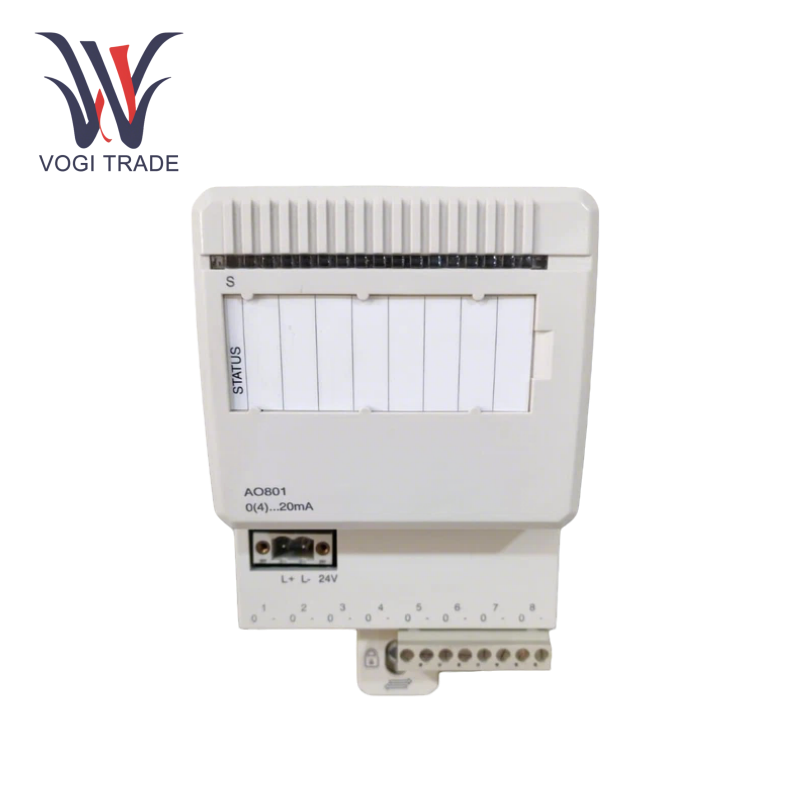

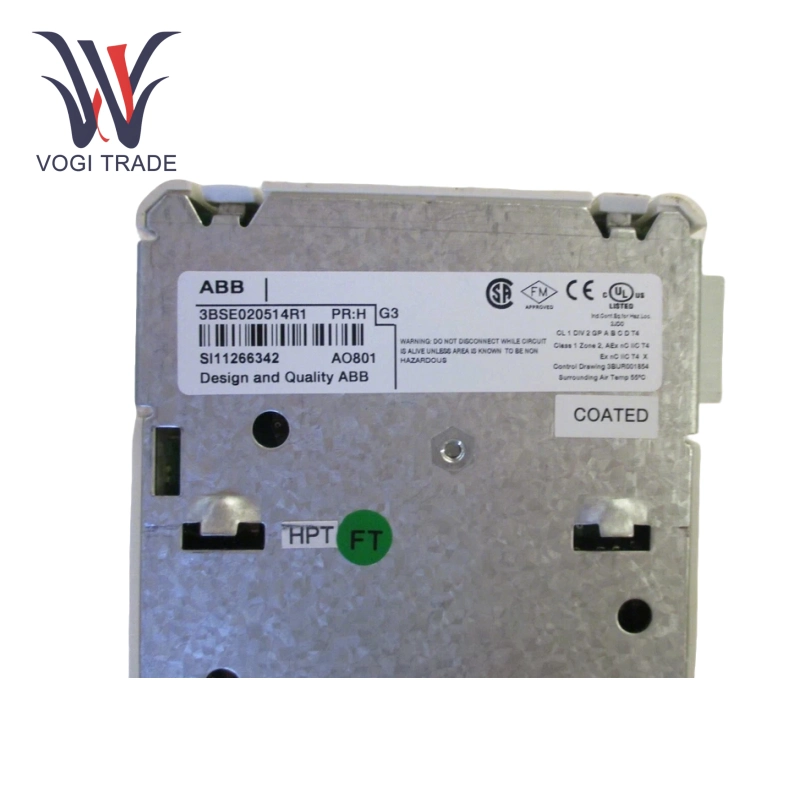

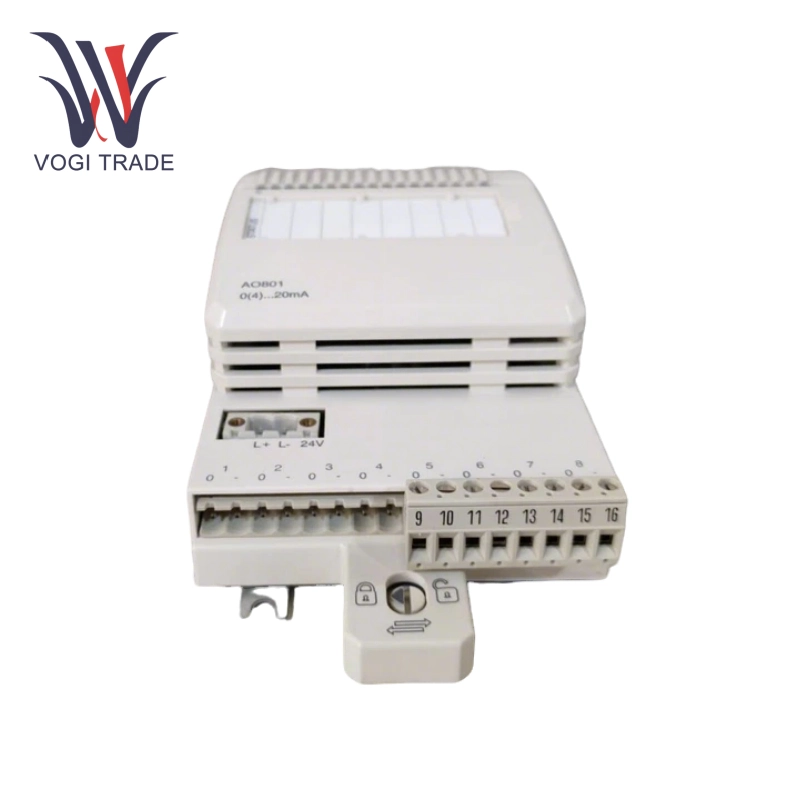

ABB AO801 3BSE020514R1

Parametri tecnici

Tipo di canale: uscita analogica singola non isolata a 8 canali

Intervallo di segnale di uscita: 0–20 mA / 4–20 mA (configurabile)

Risoluzione: 12 bit, precisione ± 0,1%

Capacità di carico: massima uscita carico: 850 Ω

Prestazioni di isolamento: isolamento di gruppo (isolamento a terra), resisti alla tensione 500 V CA (1 minuto)

Tempo di risposta: tempo di salita 10 µs, ciclo di aggiornamento 1 ms

Requisiti di alimentazione: +24 V Alimentazione esterna, consumo corrente 200 Ma; Alimentatore del bus del modulo +5 V, corrente 70 mA

Temperatura operativa: da 0 ° C a +55 ° C (operazione), da -40 ° C a +70 ° C (conservazione)

Livello di protezione: IP20 (polvere e prova gocciolante), in linea con ISA-S71.04 G3 Level Corrosion Protection Standard

Principio di utilizzo

Conversione e output del segnale: il controller (come AC 800M) invia istruzioni digitali al modulo AO801 tramite Modulebus.

Il DAC interno (convertitore da digitale a analogico) di ABB AO801 3BSE020514R1 converte il segnale digitale in un segnale di corrente analogica di 0–20 mA o 4–20 mA, che viene utilizzato sul dispositivo di campo attraverso l'MTU (unità terminale del modulo).

Autodiagnosi e protezione: ABB AO801 3BSE020514R1 esegue periodicamente auto-test per rilevare guasti come cortocircuiti e sovraccarichi e indica lo stato operativo/guasto attraverso il LED di stato (L Luce). Quando viene rilevata un'anomalia, viene attivata la funzione OSP (Stato di sicurezza dell'uscita) per passare l'uscita a un valore di sicurezza preimpostata (come mantenere l'ultimo valore o tornare a zero).

Ridondanza ed espansione: supporta la configurazione ridondante (richiede moduli di alimentazione e comunicazione ridondanti) per garantire un'elevata disponibilità di sistema. Ogni interfaccia di comunicazione CI801 può collegare fino a 7 moduli AO801, adatti a sistemi I/O distribuiti su larga scala.

Caratteristiche funzionali

Controllo ad alta precisione: una risoluzione a 12 bit combinata con un tasso di errore di ± 0,1% garantisce l'accuratezza dell'uscita del segnale, che è adatta per scenari di controllo del processo con rigorosi requisiti di precisione.

Configurazione flessibile: intervallo di output programmabile (0–20 mA o 4–20 mA), supporto per il protocollo HART (versione specifica richiesta), compatibile con la comunicazione dello strumento intelligente.

Affidabilità e durata: progettazione di protezione da cortocircuito, l'uscita può resistere a cortocircuito con alimentazione o terra di +24 V (ZP).

Diagnosi e manutenzione comoda: l'indicatore dello stato del LED anteriore mostra lo stato operativo del modulo (normale/guasto) in tempo reale. Supportare il monitoraggio e il debug remoto tramite il software di costruttore di controllo compatto per ridurre i tempi di inattività.

Ampia compatibilità: integrazione senza soluzione di continuità con ABB 800XA, AC 800M e altri sistemi e compatibile con sistemi PLC o DCS di terze parti attraverso file GSD.
